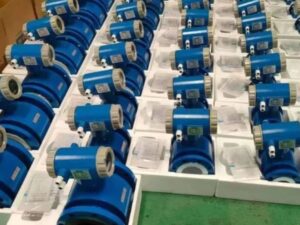

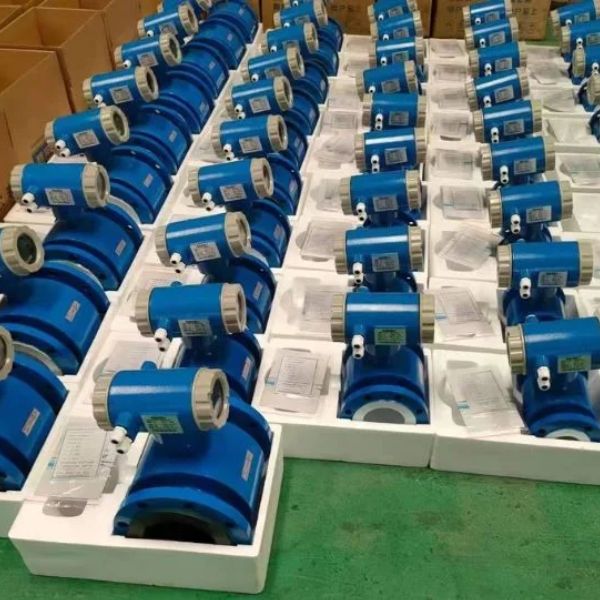

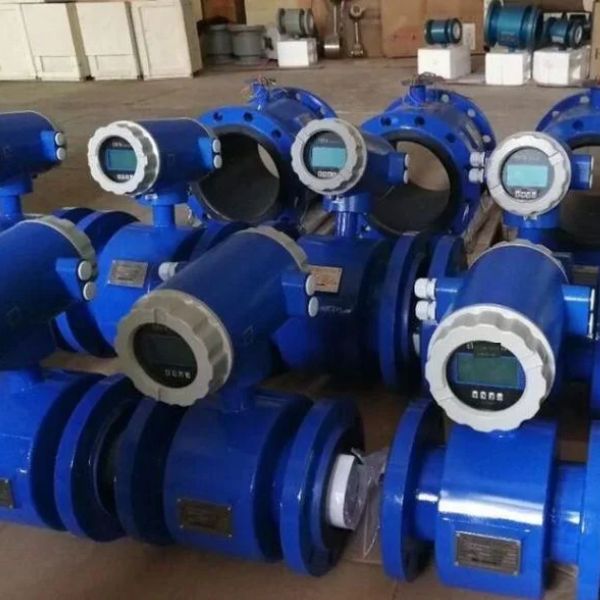

Flowtech FMA-C

Nếu anh chị đang tìm một thiết bị đo lưu lượng nước chính xác, lắp đặt gọn, dễ đọc số tại chỗ mà không cần kéo dây tủ điều khiển riêng, thì Flowtech FMA-C là một lựa chọn đáng để tìm hiểu kỹ. Đây là dòng đồng hồ nước điện tử kiểu điện từ (electromagnetic flow meter), thiết kế màn hình hiển thị liền thân (kiểu Integral/Compact), phù hợp cho cả công trình cấp nước sạch lẫn hệ thống xử lý nước thải.

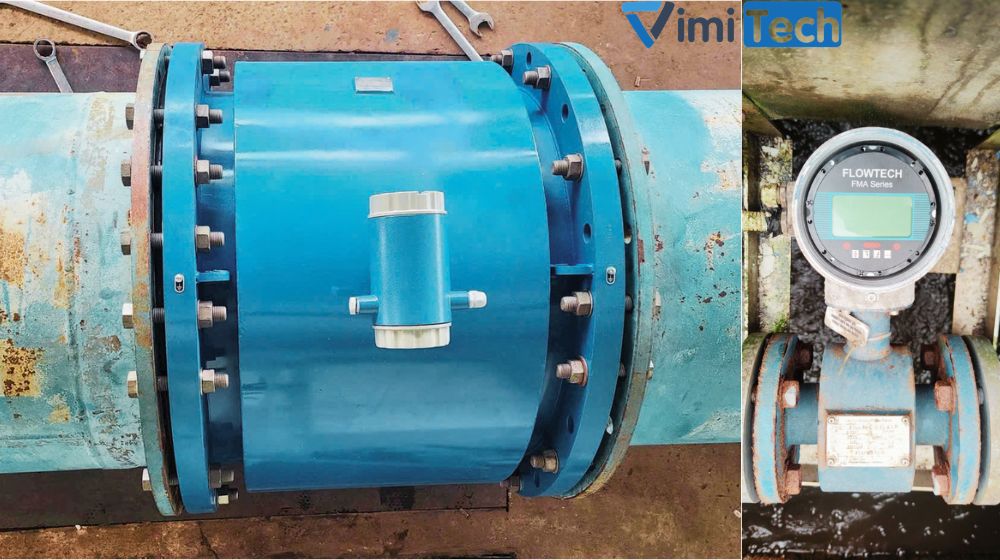

1. Flowtech FMA-C là gì và hoạt động theo nguyên lý nào

Flowtech FMA-C thuộc dòng đồng hồ FMA , dòng đồng hồ nước điện từ thông minh của Flowtech, hoạt động dựa trên định luật cảm ứng điện từ Faraday:

• Khi chất lỏng dẫn điện chảy qua từ trường tạo ra trong ống đo  thiết bị sẽ sinh ra một điện áp tỷ lệ với vận tốc dòng chảy
• Từ đó tính ra lưu lượng tức thời và lưu lượng tổng.

• Chữ “C” trong tên FMA-C thể hiện kiểu lắp đặt Compact – tức là bộ chuyển đổi tín hiệu và màn hình hiển thị được gắn liền trực tiếp trên thân đồng hồ
• Khác với bản Remote phải tách rời bộ hiển thị ra xa qua dây cáp.
• Nhờ vậy, FMA-C rất tiện cho các vị trí lắp đặt không có tủ điện gần đó hoặc muốn tiết kiệm chi phí đi dây.

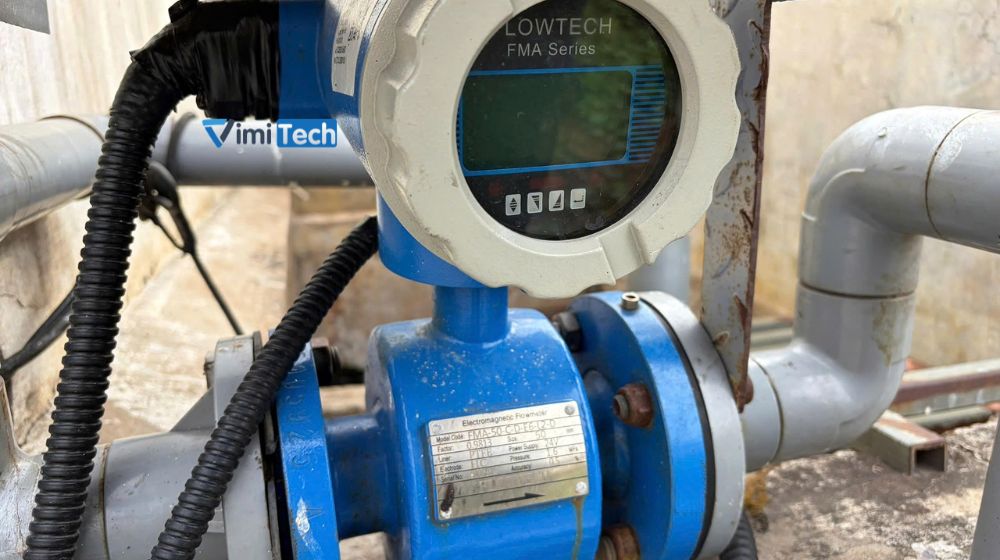

2. Ứng dụng thực tế của Flowtech màn hình liền

Flowtech FMA-C được thiết kế chuyên cho các công trình cấp thoát nước, cụ thể:

• Đo lưu lượng nước sạch tại các trạm cấp nước, tòa nhà, khu công nghiệp.
• Đo lưu lượng nước thải trong hệ thống xử lý nước thải sinh hoạt hoặc công nghiệp.
• Phù hợp với môi chất là chất lỏng dẫn điện, có độ dẫn điện tối thiểu ≥ 5 μS/cm (đây là điều kiện bắt buộc để nguyên lý điện từ hoạt động chính xác).

Với người thi công và kỹ sư thiết kế hệ thống ống, đây là điểm cần lưu ý đầu tiên khi chọn thiết bị: nếu môi chất không dẫn điện (ví dụ dầu, khí nén) thì đồng hồ điện từ như FMA-C sẽ không đo được, cần chọn dòng đo lưu lượng khác.

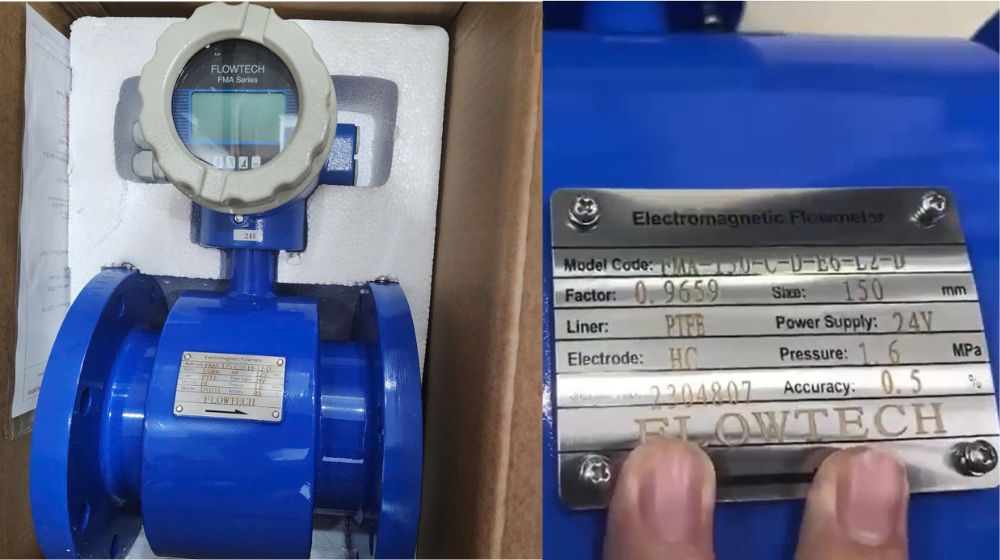

3. Thông số kỹ thuật nổi bật của Flowtech FMA-C

Đây là phần quan trọng nhất mà kỹ sư và nhà thầu cần nắm khi đưa vào hồ sơ thiết kế hoặc bảng chào giá:

• Dải kích thước: DN15 đến DN1000 (theo bảng size Compact hiện có), dòng FMA tổng thể có thể sản xuất tới DN2200 theo catalogue chung.
• Dải vận tốc đo: 0,3 ~ 10 m/s.
• Áp suất làm việc: 16 bar (tương đương khoảng 1,6 MPa cho các size từ DN15 đến DN150).
• Nhiệt độ làm việc: lên đến 120°C.
• Độ chính xác: ± 0,5% giá trị đo – đáp ứng tốt cho mục đích tính phí nước hoặc kiểm soát lưu lượng trong vận hành.
• Kiểu kết nối: mặt bích tiêu chuẩn DIN, PN16 (hoặc PN10 tùy size).

Với thông số này,Flowtech FMA-C hoàn toàn đáp ứng được các yêu cầu phổ biến trong thiết kế đường ống cấp thoát nước dân dụng lẫn công nghiệp nhẹ.

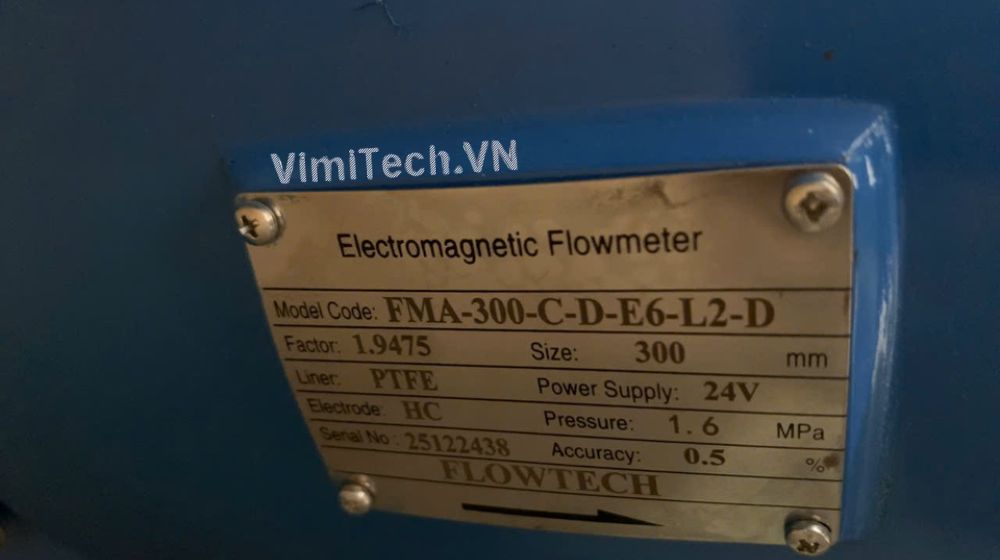

4. Vật liệu chế tạo đồng hồ FMA-C

Với người trong ngành ống và van, vật liệu chế tạo luôn là tiêu chí then chốt khi so sánh giữa các hãng. Flowtech FMA-C sử dụng:

• Vật liệu điện cực: chất liệu HC (Hastelloy C) – khả năng chống ăn mòn tốt, phù hợp với nhiều loại nước thải có tính ăn mòn nhẹ.
• Lớp lót bên trong (lining): PTFE – vật liệu chịu hóa chất và ma sát tốt, đây là điểm mạnh giúp tăng tuổi thọ thiết bị.
• Thân trong (tube): Thép không gỉ SUS 304.
• Vỏ và mặt bích: thép Carbon (Carbon Steel) chắc chắn, chịu lực tốt khi lắp đặt ngoài trời hoặc trong nhà máy.

Một lưu ý quan trọng dành cho anh chị thiết kế: từ size DN600 trở lên, lớp lót bên trong sẽ chuyển sang chất liệu cao su (rubber) thay vì PTFE. Đây là điểm cần kiểm tra kỹ khi chọn thiết bị cho đường ống lớn, vì tính tương thích hóa chất giữa cao su và PTFE là khác nhau, ảnh hưởng trực tiếp đến tuổi thọ vận hành.

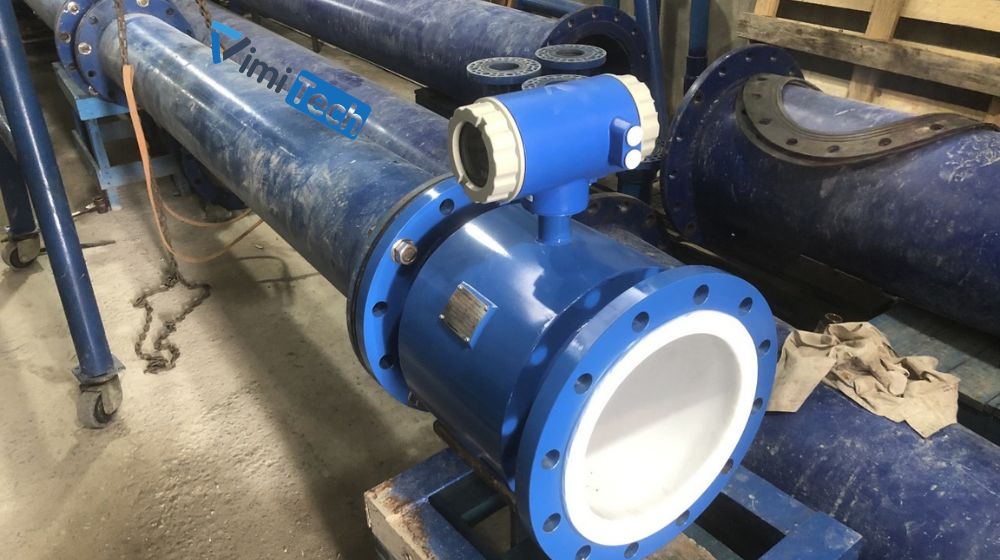

5. Tín hiệu ngõ ra và nguồn cấp điện của FMA-C

Flowtech FMA-C hỗ trợ đa dạng tín hiệu để dễ dàng tích hợp vào hệ thống điều khiển hoặc giám sát từ xa (SCADA, PLC, BMS…):

• Tín hiệu ngõ ra: 4~20mA, xung (pulse), RS-485.
• Nguồn cấp: 24VDC hoặc 220VAC linh hoạt theo hạ tầng điện sẵn có tại công trình.

Đây là điểm cộng lớn cho các nhà thầu thi công hệ thống ống, vì không phải lo lắng về việc tương thích tín hiệu khi tích hợp đồng hồ vào hệ thống giám sát tổng thể của tòa nhà hay nhà máy.

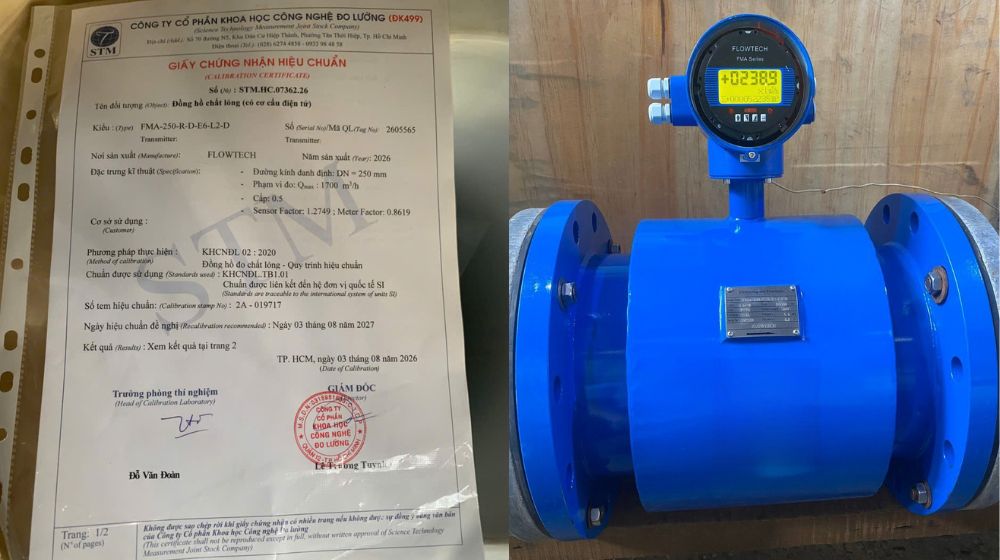

6. Màn hình hiển thị xem trực tiếp không cần thiết bị phụ trợ

Một trong những lý do khiến dòng Compact như FMA-C được ưa chuộng chính là màn hình LCD hiển thị liền thân, có đèn nền, cho phép người vận hành đọc trực tiếp các thông số:

• Lưu lượng tức thời (instantaneous flow rate).
• Lưu lượng tổng (total flow).
• Cảnh báo lỗi (alarm).

Nhờ màn hình đèn nền, việc đọc số vẫn rõ ràng ngay cả ở môi trường thiếu sáng như hầm kỹ thuật, trạm bơm, hoặc phòng máy.

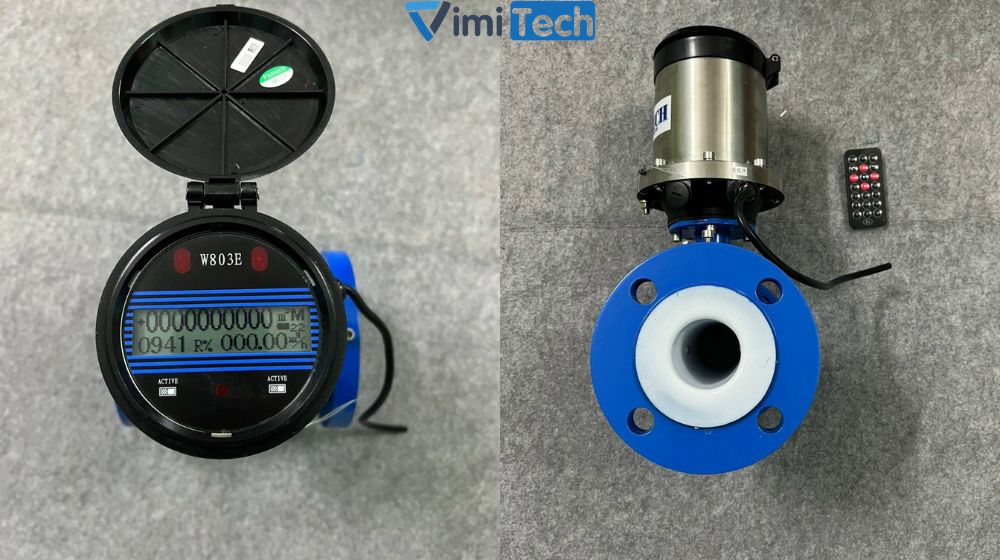

7. Phiên bản dùng pin (battery) cho khu vực không có điện lưới

Với các vị trí lắp đặt khó kéo điện, ví dụ đường ống ngoài đồng, khu vực xa trạm biến áp, Flowtech cung cấp thêm phiên bản dùng pin cho dòng FMA-C:

• Chi phí chênh lệch: So với bản tiêu chuẩn, phiên bản pin đắt hơn
• Lưu ý: bản pin sẽ không có tín hiệu ngõ ra (không xuất 4-20mA/RS-485/pulse), chỉ hiển thị tại chỗ.
• Thời lượng pin: 4-5 năm sử dụng liên tục.

Đây là lựa chọn hợp lý cho chủ đầu tư muốn tiết kiệm chi phí hạ tầng điện, nhưng cần cân nhắc kỹ nếu công trình có nhu cầu giám sát từ xa, vì bản pin không truyền tín hiệu ra ngoài.

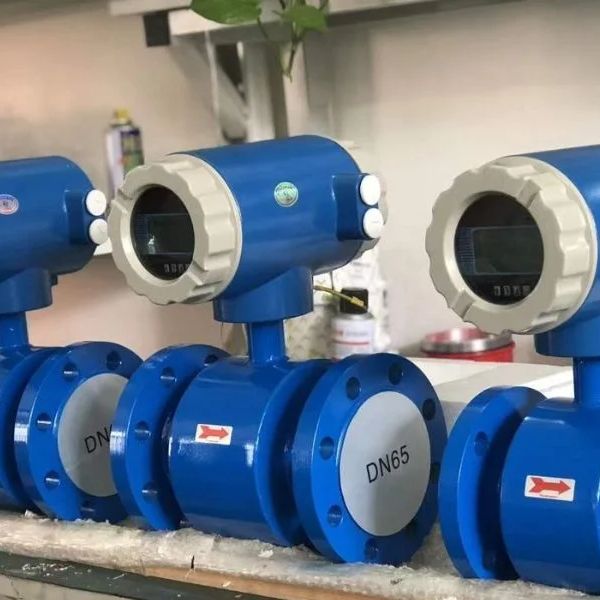

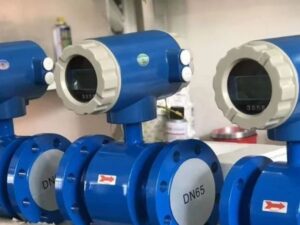

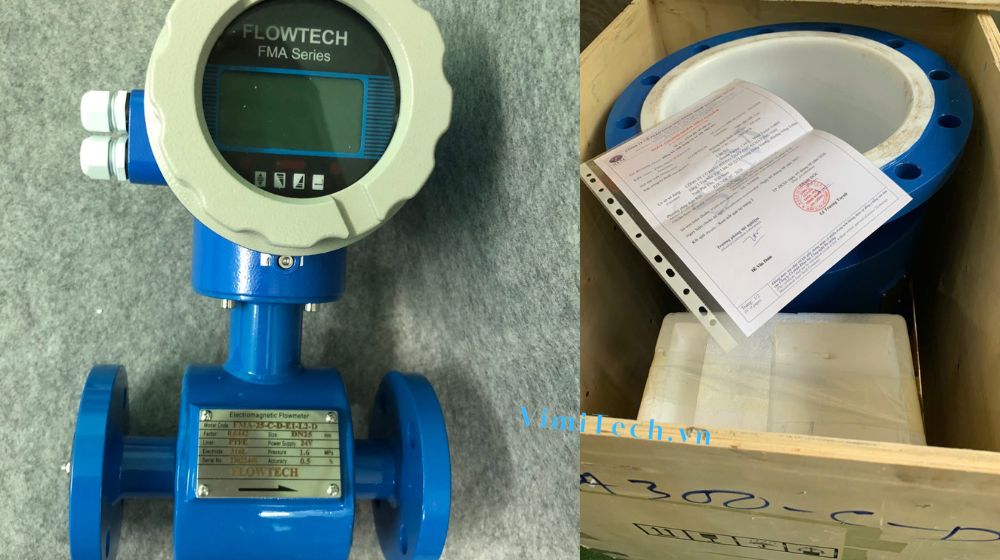

8. Bảng size và ký hiệu sản phẩm Flowtech FMA-C

Để thuận tiện tra cứu khi lên hồ sơ thầu hoặc đặt hàng, dưới đây là bảng ký hiệu sản phẩm theo từng size (kiểu Compact):

• Đồng hồ nước FMA-C dùng cho ống DN15: FMA-15-C
• Đồng hồ nước FMA-C dùng cho ống DN20: FMA-20-C
• Đồng hồ nước FMA-C dùng cho ống DN25: FMA-25-C
• Đồng hồ nước FMA-C dùng cho ống DN32: FMA-32-C
• Đồng hồ nước FMA-C dùng cho ống DN40: FMA-40-C
• Đồng hồ nước FMA-C dùng cho ống DN50: FMA-50-C
• Đồng hồ nước FMA-C dùng cho ống DN65: FMA-65-C
• Đồng hồ nước FMA-C dùng cho ống DN80: FMA-80-C
• Đồng hồ nước FMA-C dùng cho ống DN100: FMA-100-C
• Đồng hồ nước FMA-C dùng cho ống DN125: FMA-125-C
• Đồng hồ nước FMA-C dùng cho ống DN150: FMA-150-C
• Đồng hồ nước FMA-C dùng cho ống DN200: FMA-200-C
• Đồng hồ nước FMA-C dùng cho ống DN250: FMA-250-C
• Đồng hồ nước FMA-C dùng cho ống DN300: FMA-300-C
• Đồng hồ nước FMA-C dùng cho ống DN350: FMA-350-C
• Đồng hồ nước FMA-C dùng cho ống DN400: FMA-400-C
• Đồng hồ nước FMA-C dùng cho ống DN450: FMA-450-C
• Đồng hồ nước FMA-C dùng cho ống DN500: FMA-500-C
• Đồng hồ FMA-C dùng cho ống DN600: FMA-600-C (lớp lót chuyển sang cao su)
• Đồng hồ FMA-C dùng cho ống DN700: FMA-700-C
• Đồng hồ FMA-C dùng cho ống DN800: FMA-800-C
• Đồng hồ FMA-C dùng cho ống DN900: FMA-900-C
• Đồng hồ FMA-C dùng cho ống DN1000: FMA-1000-C

Ký hiệu này giúp kỹ sư thiết kế và nhà thầu dễ dàng đưa đúng mã sản phẩm vào bản vẽ, dự toán và hồ sơ mời thầu mà không sợ nhầm lẫn giữa các size.

9. Vì sao nên chọn Flowtech FMA-C cho công trình của bạn

Tổng kết lại, Flowtech FMA-C phù hợp với những công trình cần:

• Đo lưu lượng nước sạch hoặc nước thải chính xác, sai số chỉ ± 0,5%.
• Lắp đặt gọn, không cần tủ điều khiển riêng nhờ thiết kế màn hình liền thân.
• Vật liệu bền, chịu được môi trường nước có tính ăn mòn nhẹ nhờ điện cực HC và lớp lót PTFE.
• Tín hiệu ngõ ra linh hoạt, dễ tích hợp vào hệ thống giám sát hiện có.
• Có phương án dùng pin cho khu vực chưa có điện lưới ổn định.

Với những thông tin kỹ thuật chi tiết ở trên, hy vọng anh chị kỹ sư, người thi công, nhà thiết kế và chủ đầu tư sẽ có đủ cơ sở để lựa chọn đúng mã sản phẩm Flowtech FMA-C phù hợp với size đường ống và điều kiện thực tế tại công trình.
