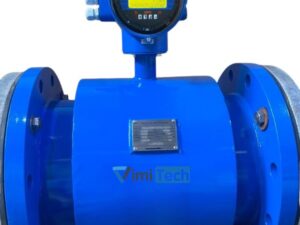

Flowtech FMA-250-C

Đồng hồ nước điện từ Flowtech FMA-250-C phi 273 là giải pháp đo lưu lượng dòng chảy dạng điện từ chất lượng cao thuộc thương hiệu Flowtech nổi tiếng của Malaysia. Với kích cỡ thiết kế DN250 (phù hợp lắp đặt cho đường ống phi 273mm) kết hợp cùng kiểu màn hình Compact hiển thị gắn trực tiếp trên thân cảm biến, dòng sản phẩm này mang đến khả năng đo đạc vô cùng ổn định với độ chính xác cao.

1. Flowtech FMA-250-C là gì

Thiết bị đo lưu lượng Flowtech FMA-250-C là dòng đồng hồ đo lưu lượng nước và chất lỏng hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday nổi tiếng. Khi dòng chất lỏng dẫn điện chảy qua lòng ống cảm biến, nó sẽ cắt các đường sức từ và sinh ra một suất điện động tỉ lệ thuận với vận tốc trung bình của dòng chảy. Suất điện động này được các điện cực tiếp nhận và chuyển đến bộ xử lý tín hiệu hiển thị lên màn hình.

Ký hiệu “C” (Compact) của model Flowtech FMA-250-C nhằm phân biệt với dòng Remote (màn hình rời kéo xa bằng dây cáp).

• Thiết kế Compact tích hợp nguyên khối màn hình LCD với thân cảm biến giúp thiết bị trở nên vô cùng gọn gàng, hạn chế các vấn đề đứt cáp tín hiệu và dễ dàng quan sát thông số tại vị trí lắp ráp trực tiếp.
• Trong các hệ thống xử lý nước thải và cấp thoát nước hiện nay, việc sử dụng các thiết bị đồng hồ đo nước thải dạng điện từ như thế này là giải pháp tối ưu hàng đầu.

2. Thông số kỹ thuật của Flowtech FMA-250-C

Catalogues đồng hồ FMA-250-C chứa nhiều thông số quan trọng mà đòi hỏi chủ đầu tư, người thiết kế, đơn vị vận hành và cả người thi công cần phải hiểu và nắm rõ, để biết rằng

• Đặc tính dòng lưu chất
• Sai số cho phép của đồng hồ
• Nguồn cấp
• Đặc điểm vật liệu đồng hồ có phù hợp với dòng lưu chất và môi trường không?
• Tín hiệu đầu ra và nguồn điện cấp cho đồng hồ có phù hợp với cơ sở hạ tầng không

Để quý khách hàng dễ dàng đối chiếu thiết kế của hệ thống với khả năng đáp ứng của thiết bị, chúng tôi xin cung cấp bảng thông số kỹ thuật chi tiết của sản phẩm Flowtech FMA-250-C dưới đây. Bảng số liệu được tổng hợp chính xác từ tài liệu kỹ thuật gốc của nhà sản xuất đồng hồ nước Flowtech.

3. Kích thước và trọng lượng đồng hồ FMA-250-C

Việc hiểu rõ kích thước hình học và trọng lượng của đồng hồ nước điện từ Flowtech kích cỡ DN250 giúp đơn vị thi công

• Chuẩn bị mặt bằng lắp ráp
• Bố trí khoảng cách ống thẳng trước và sau đồng hồ
• Cũng như gia cố giá đỡ đường ống hợp lý nhằm nâng cao độ bền cho hệ thống.

4. Thông số trên name plate Flowtech FMA-250-C

Tấm name plate (tem nhãn thông số kỹ thuật) được nhà sản xuất Flowtech gắn cố định trên thân của mỗi chiếc đồng hồ. Đây là phần thông tin vô cùng quan trọng giúp đơn vị vận hành cũng như kỹ sư giám sát kiểm tra chéo các thông số thực tế của sản phẩm so với hồ sơ thiết kế ban đầu.

Thông thường, trên name plate của dòng Flowtech FMA-250-C sẽ có các nội dung chính:

• Model: FMA-250-C (thể hiện rõ model thiết bị kích cỡ DN250 và loại Compact).
• Size: DN250 (đáp ứng tiêu chuẩn kết nối đường ống thép hoặc nhựa phi 273mm).
• Power Supply: Nguồn điện hoạt động chính thức là 220VAC hoặc 24VDC hoặc Pin.
• Output & Comm: Tín hiệu truyền thông hỗ trợ (4-20mA, RS-485, HART).
• Pressure Limit: Áp suất tối đa hoạt động được chỉ định (1.0 MPa hoặc 1.6 MPa).
• Liner & Electrode Material: Ghi rõ loại vật liệu lót và điện cực để kiểm tra tính tương thích hóa chất của lưu chất đi qua.

5. Hiệu chuẩn Flowtech FMA-250-C thế nào

Mẫu Flowtech FMA-250-C là dòng thiết bị đo lường độ chính xác cao. Để đảm bảo thiết bị vận hành đúng sai số cam kết ±0.5%, công tác hiệu chuẩn hoặc kiểm định ban đầu và định kỳ là bắt buộc. Việc hiệu chuẩn được thực hiện tại các phòng thí nghiệm, trung tâm kiểm định đo lường chuẩn quốc gia.

Quá trình hiệu chuẩn sản phẩm bao gồm các công đoạn cơ bản:

• Kiểm tra cảm biến và làm sạch điện cực: Trước khi lắp vào giàn thử, các điện cực đo tiếp xúc trực tiếp với nước phải được làm sạch, không bám bụi bẩn, dầu mỡ hay rỉ sét.
• Kết nối giàn thử chuẩn: Thiết bị được lắp đặt chắc chắn trên giàn ống kiểm định. Tại đây, thợ kỹ thuật phải chú ý tiến hành siết chặt đều các đai ốc, bu lông kết nối mặt bích để đảm bảo kín khít tuyệt đối, không rò rỉ dưới áp lực thử nghiệm lớn.
• Kiểm tra độ dẫn điện và cách điện: Kiểm tra mức độ cách điện của cuộn dây kích từ và điện cực nhằm tránh nhiễu tín hiệu từ vỏ thép bên ngoài.
• Tiến hành đo đối sánh lưu lượng: Chạy dòng lưu chất chuẩn qua thiết bị ở các dải lưu lượng định trước (ví dụ: tối thiểu Q1, danh định Q2, tối đa Q3). Đối chiếu số liệu hiển thị trên màn hình Flowtech FMA-250-C với sai số của thiết bị chuẩn Master Meter.
• Căn chỉnh hệ số K-factor: Nếu ghi nhận có sai lệch, kỹ thuật viên tiến hành hiệu chỉnh thông số K-factor hoặc Span trong phần mềm điều khiển để đưa sai số về dải chuẩn ±0.5%.

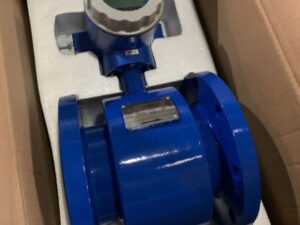

6. Đóng thùng và giao đồng hồ Flowtech FMA-250-C

Là một thiết bị đo điện từ có khối lượng lên tới 50kg, quá trình đóng gói bảo quản và giao nhận Flowtech FMA-250-C được thực hiện cực kỳ bài bản và chuyên nghiệp. Điều này đảm bảo linh kiện điện tử nhạy bén của Converter màn hình Compact và lớp lót chống ăn mòn bên trong lòng ống không bị hư hại trong quá trình trung chuyển đường dài.

Các công đoạn đóng gói và vận chuyển bao gồm:

• Bọc đệm bảo vệ chống va đập: Hai đầu mặt bích được che phủ bằng tấm bảo vệ chuyên dụng. Màn hình Compact hiển thị LCD được bọc nhiều lớp xốp bong bóng dày để tránh va đập mạnh làm nứt vỡ mặt kính hiển thị.
• Đóng thùng gỗ pallet chịu lực: Thiết bị được đặt ngay ngắn vào trong thùng gỗ pallet. Kỹ thuật viên tiến hành dùng đai nhựa composite hoặc thép dẻo để siết chặt thân thiết bị cố định xuống đế pallet, tránh rung lắc xô dịch trong quá trình nâng hạ bằng xe nâng.
• Hồ sơ giấy tờ đi kèm đầy đủ: Mỗi lô hàng xuất kho đều đi kèm theo chứng chỉ xuất xứ CO, chứng chỉ chất lượng CQ bản gốc hoặc sao y, tài liệu hướng dẫn lắp đặt và phiếu bảo hành chính hãng từ nhà phân phối.
