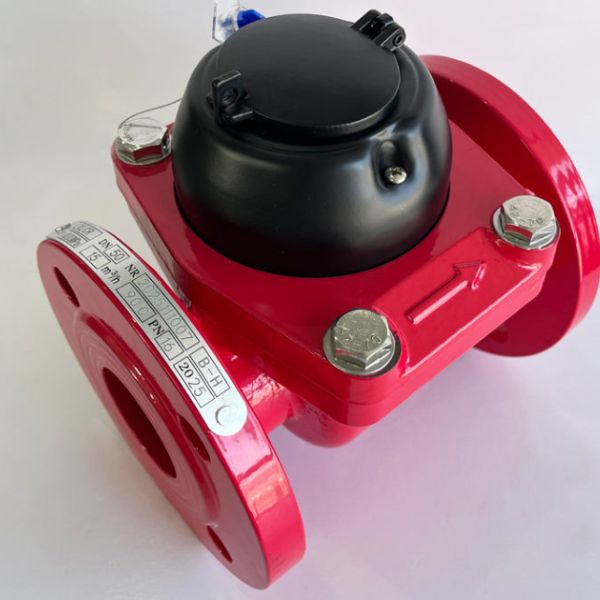

Đồng hồ nước nóng LXLH

1. Đồng hồ nước LXLH dùng để làm gì

Trước khi đi vào thông số, người mua cần hiểu rõ công dụng của LXLH để chọn đúng dòng đồng hồ.

Đồng hồ nước LXLH thuộc loại Woltman, được thiết kế chuyên biệt cho môi trường nước nóng:

• Dùng để đo thể tích nước nóng đi qua đường ống trong các hệ thống cấp nước nóng tập trung, lò hơi, tháp giải nhiệt, nhà máy công nghiệp.
• Kiểu kết nối nối bích, phù hợp lắp đặt trên các tuyến ống có đường kính từ DN50 đến DN300.
• Là lựa chọn phổ biến cho các công trình có lưu lượng nước nóng lớn, nơi đồng hồ cỡ nhỏ nối ren không đáp ứng đủ.

2. Tính năng nổi bật của đồng hồ nước nóng LXLH

Đây là phần thông tin quan trọng giúp người bán tư vấn và người mua đánh giá chất lượng LXLH trước khi quyết định.

Đồng hồ nước nóng LXLH sở hữu các tính năng đáng chú ý sau:

• Cấu trúc bộ phận đo có thể tháo rời, giúp việc lắp đặt và bảo trì dễ dàng, thay thế đầu số mà không cần tháo cả đồng hồ khỏi đường ống.
• Mặt số khô (dry-dial), truyền động từ tính nhạy, hạn chế tổn thất áp lực.
• Đầu số được niêm phong chân không, chống mờ sương, giữ số liệu hiển thị rõ ràng trong thời gian dài, đạt chuẩn bảo vệ IP68.
• Vật liệu chế tạo được tuyển chọn kỹ, đảm bảo độ bền và độ ổn định khi vận hành liên tục.
• Đạt tiêu chuẩn đo lường quốc tế ISO 4064, cấp chính xác Class B.
• Có tùy chọn bộ phát xung:
  • 100 lít/xung với DN50 ~ DN65
  • 1.000 lít/xung với DN80 ~ DN200
  • 10.000 lít/xung với DN250 ~ DN300.
• Kết nối bằng mặt bích

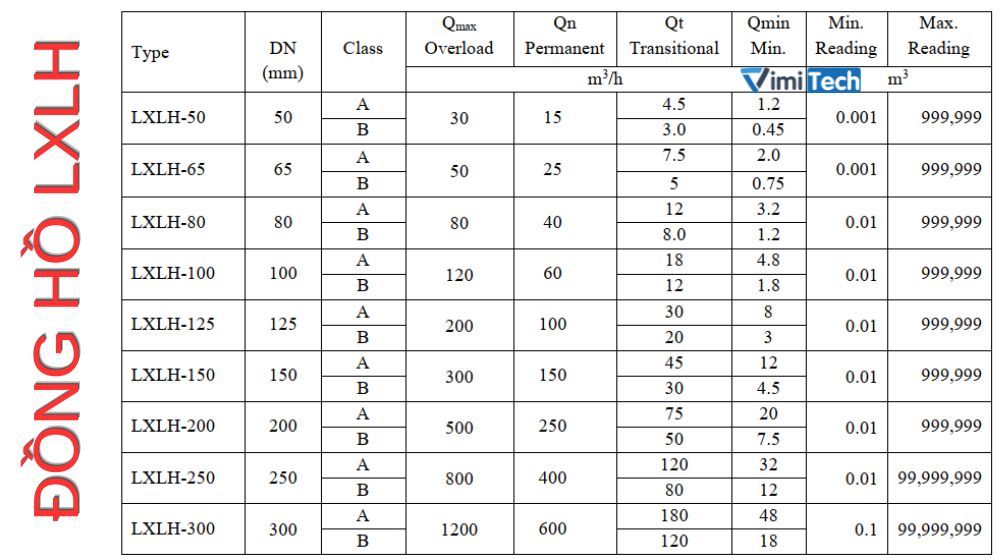

3. Thông số kỹ thuật đồng hồ nước LXLH theo từng cỡ size

Bảng dưới đây là thông số quan trọng về

• Lưu lượng tối đa – Lưu lượng tối đa mà đồng hồ có thể đo
• Lưu lượng tối thiểu – Để đồng hồ có thể thực hiện chức năng đo lưu lượng

Đây là bảng dữ liệu mà kỹ sư thiết kế và người mua cần đối chiếu để chọn đúng cỡ đồng hồ theo lưu lượng thực tế của hệ thống. Một số mốc lưu lượng tiêu biểu (Class B) như sau:

• LXLH-50: Lưu lượng định mức Q_n 15 m³/h, lưu lượng quá tải Q_max 30 m³/h.
• LXLH-100: Lưu lượng định mức Q_n 60 m³/h, lưu lượng quá tải Q_max 120 m³/h.
• LXLH-150: Lưu lượng định mức Q_n 150 m³/h, lưu lượng quá tải Q_max 300 m³/h.
• LXLH-200: Lưu lượng định mức Q_n 250 m³/h, lưu lượng quá tải Q_max 500 m³/h.
• LXLH-300: Lưu lượng định mức Q_n 600 m³/h, lưu lượng quá tải Q_max 1.200 m³/h.

Ngoài Class B, mỗi cỡ size còn có tùy chọn Class A với dải đo nhạy hơn ở lưu lượng nhỏ. Người mua nên cung cấp lưu lượng vận hành thực tế của hệ thống để được tư vấn đúng cỡ size, tránh chọn đồng hồ quá lớn hoặc quá nhỏ so với nhu cầu.

4. Kích thước lắp đặt đồng hồ nước LXLH

Thông tin kích thước giúp người thi công đối chiếu với bản vẽ và mặt bích đường ống trước khi đặt hàng.

Một số kích thước tiêu biểu của đồng hồ nước LXLH:

• Đồng hồ LXLH-50
  • Chiều dài 200mm
  • Chiều cao 261mm
  • Đường kính mặt bích ngoài 165mm
  • Bích 4 lỗ bu lông M16.

• Đồng hồ LXLH-100
  • Chiều dài 250mm
  • Chiều cao 289mm
  • Đường kính mặt bích ngoài 220mm
  • Bích 8 lỗ bu lông M16.
• Đồng hồ LXLH-150
  • Chiều dài 300mm
  • Chiều cao 319mm
  • Đường kính mặt bích ngoài 285mm
  • Bích 8 lỗ bu lông M20

• Đồng hồ LXLH-200
  • Chiều dài 350mm
  • Chiều cao 346mm
  • Đường kính mặt bích ngoài 340mm
  • Bích 8 lỗ bu lông M20.

• Đồng hồ LXLH-300
  • Chiều dài 500mm
  • Chiều cao 478mm
  • Đường kính mặt bích ngoài 460mm
  • Bích 12 lỗ bu lông M20.

Số liệu chi tiết cho từng cỡ size từ DN50 đến DN300 đều có sẵn trong catalogue, người mua có thể yêu cầu để đối chiếu chính xác với bản vẽ thi công.

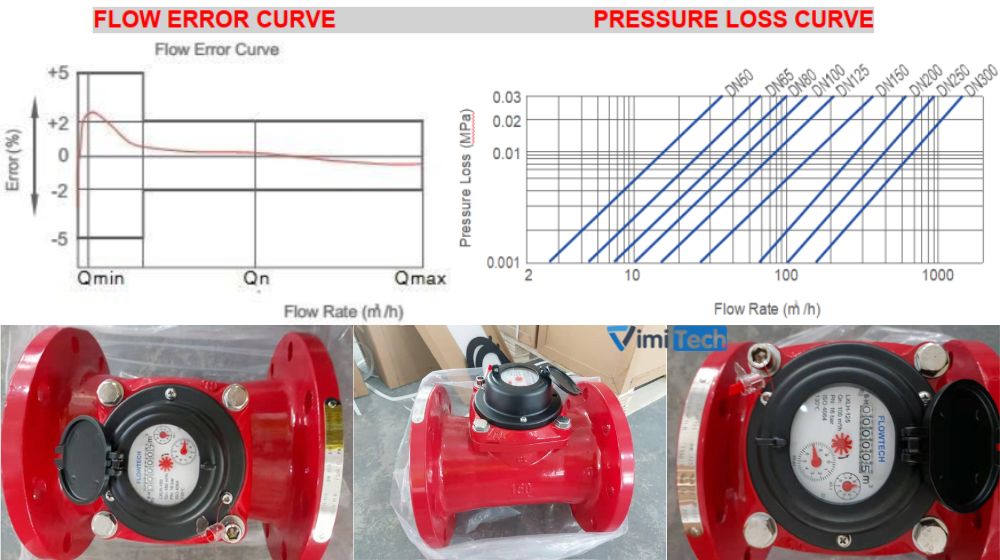

5. Điều kiện làm việc và sai số cho phép của LXLH

Đây là phần thông tin kỹ thuật giúp người mua đánh giá độ phù hợp của sản phẩm với điều kiện vận hành thực tế của công trình:

• Nhiệt độ nước làm việc tối đa: 130°C.
• Áp suất làm việc tối đa: PN16.
• Sai số cho phép ở vùng lưu lượng thấp (từ Qmin đến trước Qt): ±5%.
• Sai số cho phép ở vùng lưu lượng cao (từ Qt đến Qmax): ±2%.

Với các thông số này, đồng hồ nước nóng LXLH đáp ứng tốt yêu cầu đo lường chính xác trong các hệ thống nước nóng công nghiệp và dân dụng quy mô lớn.

6. Các cỡ size đồng hồ nước LXLH đang phân phối

Chúng tôi hiện phân phối đầy đủ dải cỡ size của đồng hồ nước LXLH, đáp ứng đa dạng nhu cầu từ công trình nhỏ đến hệ thống công nghiệp lớn:

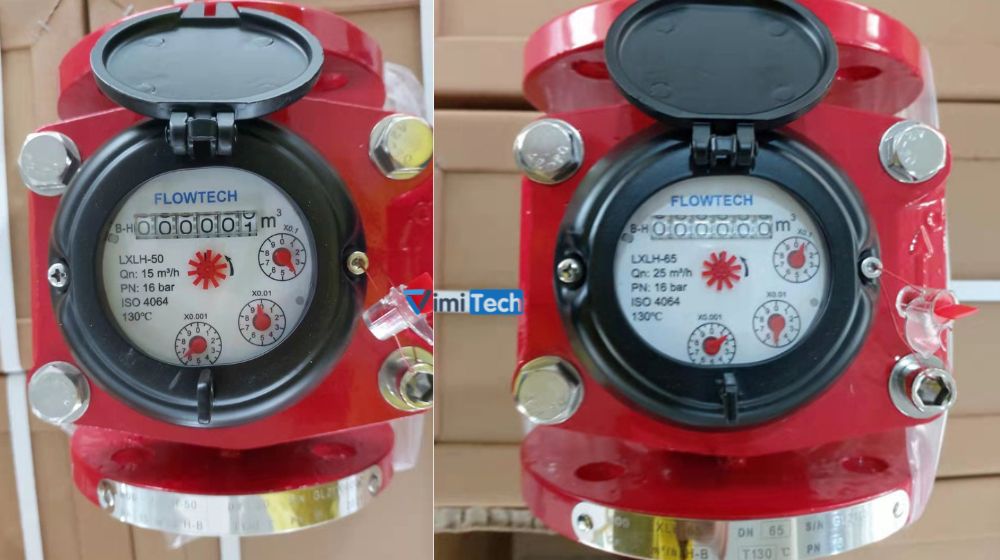

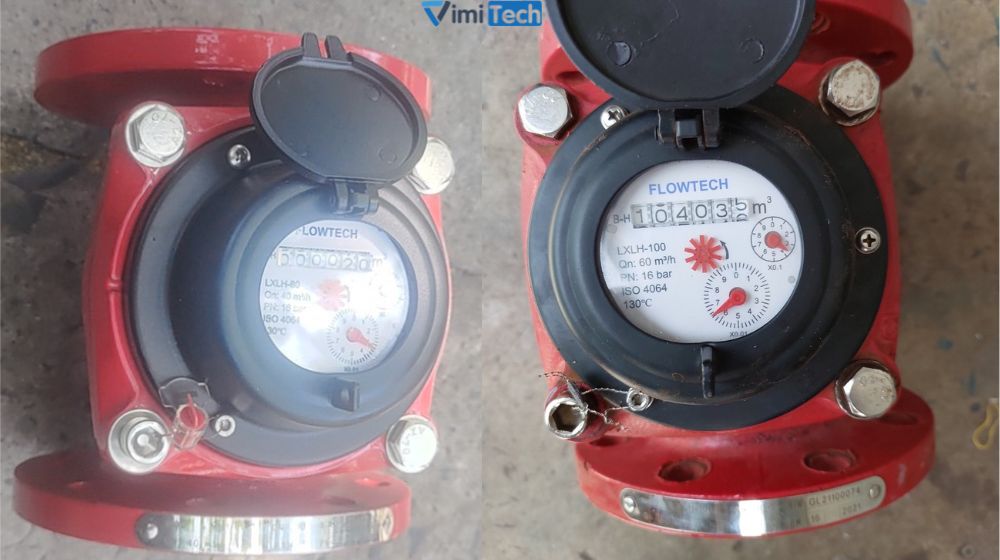

• Đồng hồ nước LXLH-50, LXLH-65, LXLH-80.

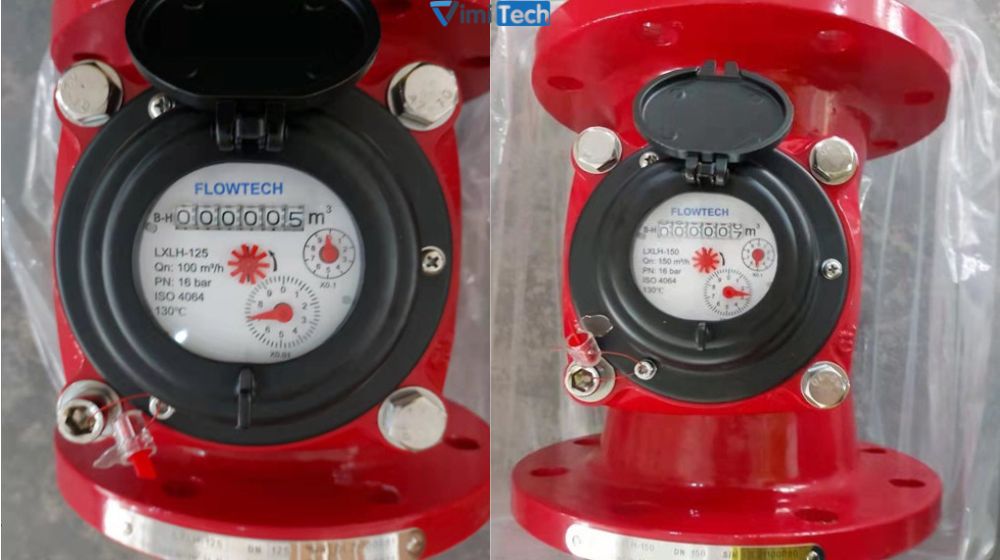

• Đồng hồ nước LXLH-100, LXLH-125, LXLH-150.

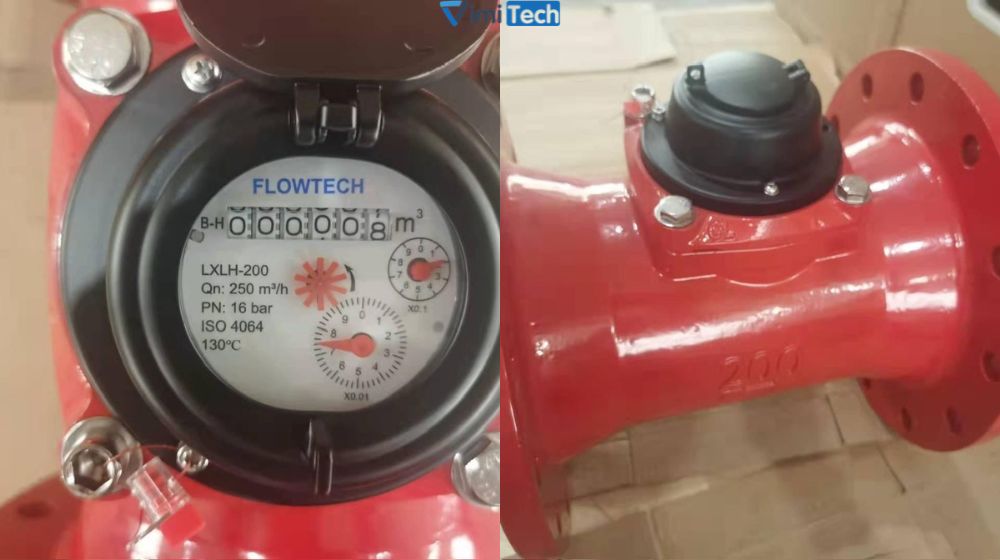

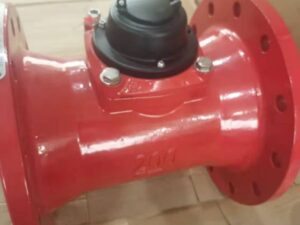

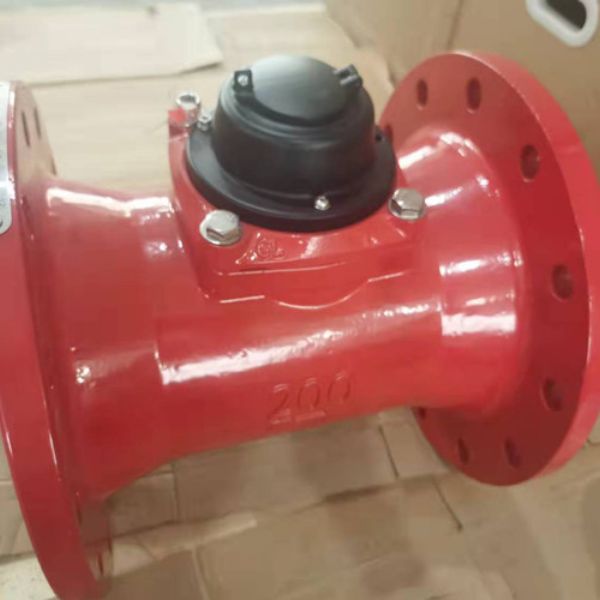

• Đồng hồ nước LXLH-200, LXLH-250, LXLH-300.

Với hàng chính hãng, đầy đủ chứng nhận CO CQ, hiệu chuẩn trước khi xuất kho và sẵn hàng giao toàn quốc, quý khách là nhà thiết kế, nhà thầu thi công hay người mua hàng trực tiếp đều có thể liên hệ đội ngũ kỹ thuật của chúng tôi để được tư vấn chọn đúng cỡ size và nhận báo giá nhanh nhất.
