Flowtech FMA-200-C

Đồng hồ điện từ Flowtech FMA-200-C màn hình liền là giải pháp đo lưu lượng tiên tiến, chuyên dụng cho các đường ống dẫn nước và chất lỏng công nghiệp kích cỡ DN200. Thiết bị sở hữu công nghệ cảm ứng điện từ hiện đại, giúp đo lường chính xác lưu lượng dòng chảy mà không làm tổn hao áp suất. Với thiết kế màn hình LCD gắn liền thân (Compact), sản phẩm này là sự lựa chọn tin cậy cho các nhà máy xử lý nước thải, hệ thống cấp thoát nước đô thị và các dây chuyền sản xuất công nghiệp quy mô lớn của chúng tôi.

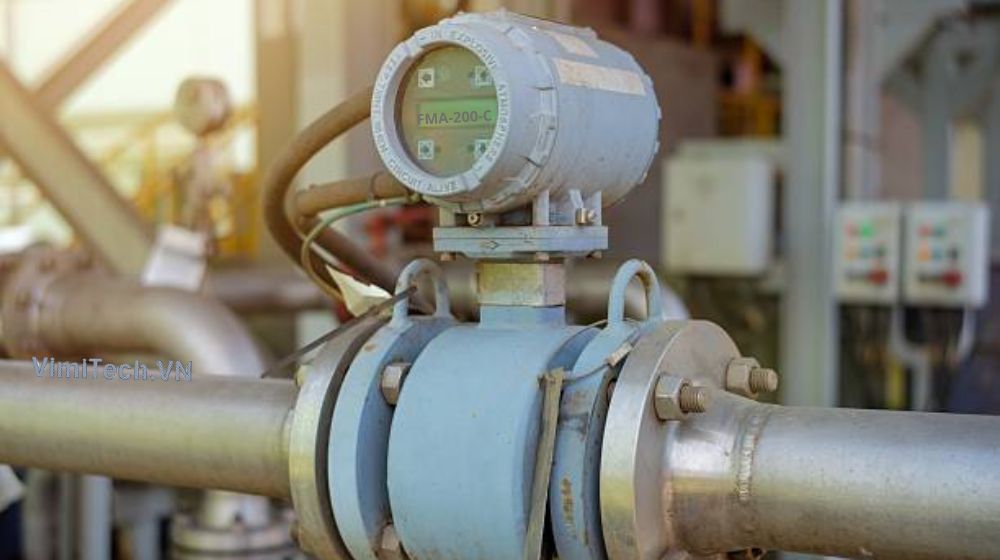

1. Giới thiệu về Flowtech FMA-200-C

Đồng hồ FMA-200-C là dòng đồng hồ nước Flowtech sử dụng nguyên lý cảm ứng điện từ Faraday để đo lường.

• Khi chất lỏng dẫn điện chảy qua lòng ống dưới tác động của một từ trường ổn định, nó sẽ sinh ra một suất điện động cảm ứng.
• Tín hiệu điện cực thu thập được tỷ lệ thuận với tốc độ trung bình của dòng chảy, từ đó bộ xử lý trung tâm tính toán chính xác lưu lượng tức thời và lưu lượng tổng tích lũy.

Hậu tố “C” (Compact) đại diện cho kiểu thiết kế màn hình liền thân.

• Điều này giúp bộ hiển thị điện tử LCD được gắn trực tiếp trên bầu cảm biến đo, hạn chế tối đa dây cáp truyền tín hiệu rườm rà và giúp tiết kiệm không gian lắp ráp.
• Dòng đồng hồ nước điện tử này đáp ứng dải đo rộng và hoạt động bền bỉ trong các lưu chất dẫn điện có độ dẫn điện tối thiểu từ 5 μS/cm trở lên, bao gồm nước sạch, nước thải, bùn lỏng, hóa chất axit, kiềm, dung dịch muối, bia rượu, sữa và nước giải khát.

2. Thông số quan trọng của Flowtech FMA-200-C là gì

Bạn có thật sự hiểu về chiếc đồng hồ đo lưu lượng mà chúng ta đang chuẩn bị mua và lắp lên đường ống

• Đồng hồ lắp vừa với ống DN bao nhiêu?
• Sai số cho phép của đồng hồ thế nào?
• Vật liệu các bộ phận trên đồng hồ ra sao? và bộ phận nào là quan trọng?

Hãy dựa vào các thông số được nhà sản xuất đưa ra trong catalogues

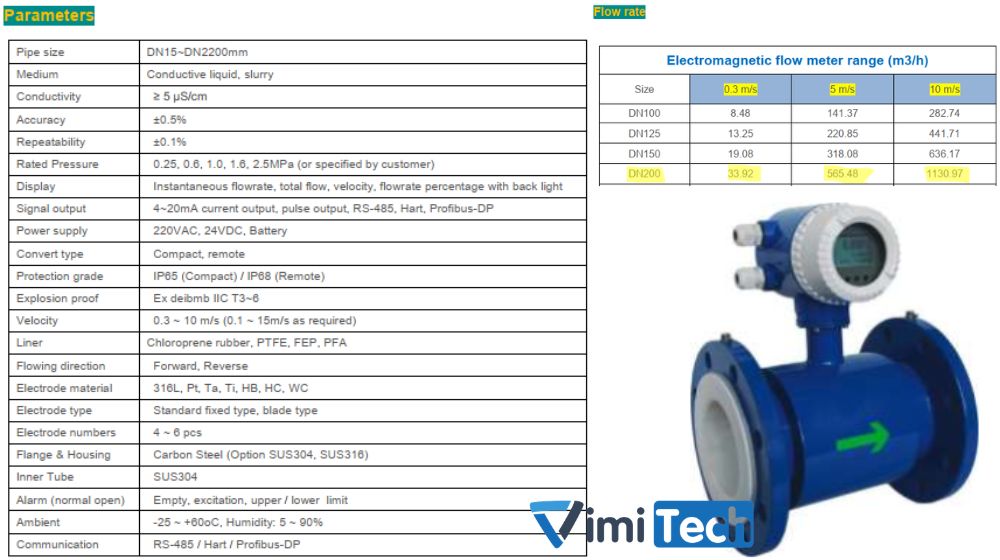

Lựa chọn thiết bị đo lường cần dựa vào các thông số kỹ thuật chính xác để hệ thống vận hành trơn tru và an toàn. Dưới đây là bảng tổng hợp các thông số kỹ thuật quan trọng của dòng đồng hồ FMA-200-C được trích dẫn trực tiếp từ catalogue chính gốc:

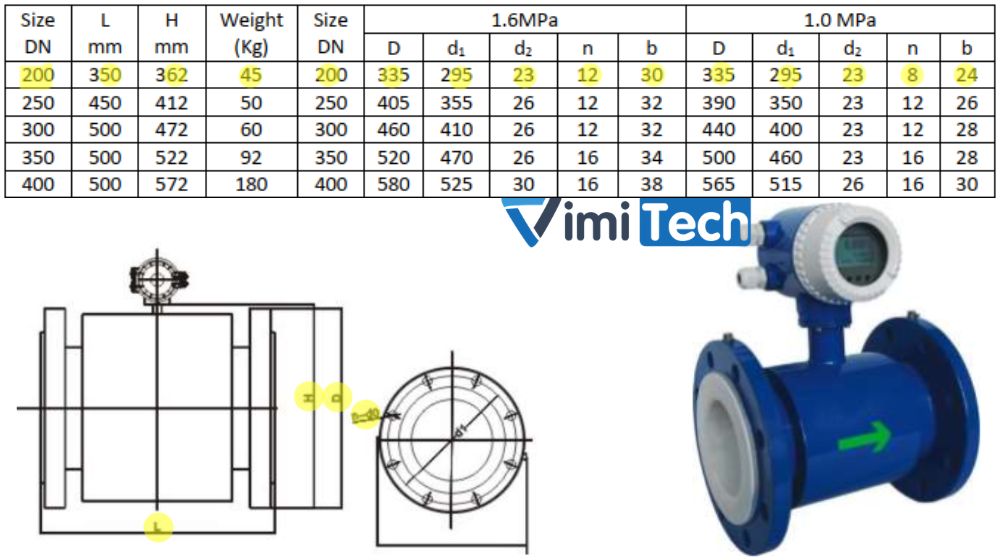

3. Bảng kích thước và trọng lượng đồng hồ FMA-200-C

Kích cỡ DN200 của dòng Flowtech FMA-200-C được sản xuất theo quy chuẩn kích thước nghiêm ngặt để đảm bảo sự đồng bộ khi ghép nối vào hệ thống đường ống phi 219mm. Khi thiết kế bản vẽ lắp đặt, các kỹ sư cần lưu ý các giá trị kích thước cơ học và khối lượng tịnh của thiết bị để bố trí không gian hợp lý.

4. Ngoại quan đồng hồ FMA-25-C

Thiết bị sở hữu thiết kế ngoại quan của đồng hồ FMA-25-C tối giản nhưng chắc chắn. Phần bầu đo và mặt bích kết nối đúc nguyên khối bằng thép carbon cao cấp, bên ngoài phủ một lớp sơn tĩnh điện epoxy màu xanh dương đặc trưng của dòng sản phẩm Flowtech, giúp hạn chế rỉ sét và chịu đựng thời tiết tốt.

• Ưu điểm thiết kế ngoại quan:
  • Màn hình hiển thị LCD liền thân tích hợp đèn nền (backlight) sáng rõ, giúp kỹ sư theo dõi dễ dàng các giá trị lưu lượng thực tế, tổng tích lũy dòng chảy ngược/xuôi và phần trăm công suất đo.
  • Hệ thống bo mạch (Circuit board) được lắp đặt an toàn bên dưới vỏ bảo vệ đạt tiêu chuẩn phòng nổ Ex deibmb IIC T3~6, đảm bảo an toàn tối đa trong các môi trường dễ cháy nổ.
  • Vỏ đầu đo IP65 ngăn bụi bẩn xâm nhập hoàn toàn và chống được tia nước từ mọi hướng.
• Nhược điểm ngoại quan & Lưu ý khi thi công:
  • Với trọng lượng tịnh lên đến 45 kg, đồng hồ tương đối cồng kềnh. Khi nâng hạ sản phẩm tại công trường, kỹ sư bắt buộc phải dùng đai vải mềm móc vào tai móc chuyên dụng ở thân bầu đo, tránh tuyệt đối việc dùng dây xích luồn qua lòng ống làm xước rách lớp lót PTFE hoặc va đập vào các điện cực đo nhạy cảm.
  • Đồng hồ chỉ đo được các lưu chất dẫn điện nên không thể dùng để kiểm soát lưu lượng dầu DO, xăng, gas hay nước cất hoàn toàn tinh khiết.

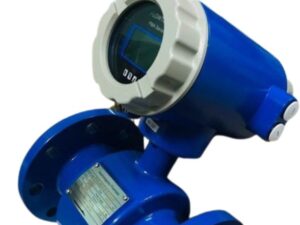

5. Mặt bích đồng hồ Flowtech FMA-200-C

Kết nối mặt bích hai đầu bầu đo là hình thức đấu nối phổ thông giúp duy trì khả năng chịu áp suất cao và chống rò rỉ tuyệt đối cho đường ống cỡ lớn DN200. Tiêu chuẩn kết nối bích linh hoạt theo các tiêu chuẩn quốc tế như DIN, JIS, ANSI. Tùy theo định mức áp lực làm việc mà thiết kế mặt bích của Flowtech FMA-200-C có các kích thước cơ bản sau:

• Với áp lực định mức 1.6 MPa (16 bar):
  • Đường kính ngoài mặt bích D = 335mm
  • Đường kính vòng lỗ bulong d1 = 295mm
  • Kích thước lỗ bulong d2 = 23mm
  • Số lượng lỗ bulong n = 12 lỗ
  • Chiều dày bích b = 30mm.
• Với áp lực định mức 1.0 MPa (10 bar):
  • Đường kính ngoài mặt bích D = 335mm
  • Đường kính vòng lỗ bulong d1 = 295mm
  • Kích thước lỗ bulong d2 = 23mm
  • Số lượng lỗ bulong n = 8 lỗ
  • Chiều dày bích b = 24mm.

Trong quá trình lắp ráp mặt bích đồng hồ vào đường ống, kỹ thuật viên phải định tâm gioăng đệm cao su hoặc Teflon nằm chính giữa hai mặt bích.

• Tiếp theo, luồn các bulong bích và thực hiện siết chặt các đai ốc đều tay theo thứ tự đối xứng chéo góc.
• Việc siết chặt này giúp bích ép đều vào gioăng đệm để ngăn ngừa mọi hiện tượng rò rỉ lưu chất.

Đối với hệ thống dẫn nước cỡ lớn, các chuyên gia luôn khuyên lắp đặt kèm một chiếc van cổng tại đầu vào phía trước đồng hồ khoảng cách tối thiểu bằng 5 lần đường kính ống (5D) để thuận tiện cho việc cách ly dòng nước phục vụ bảo dưỡng hoặc tháo gỡ đem đi kiểm định định kỳ.

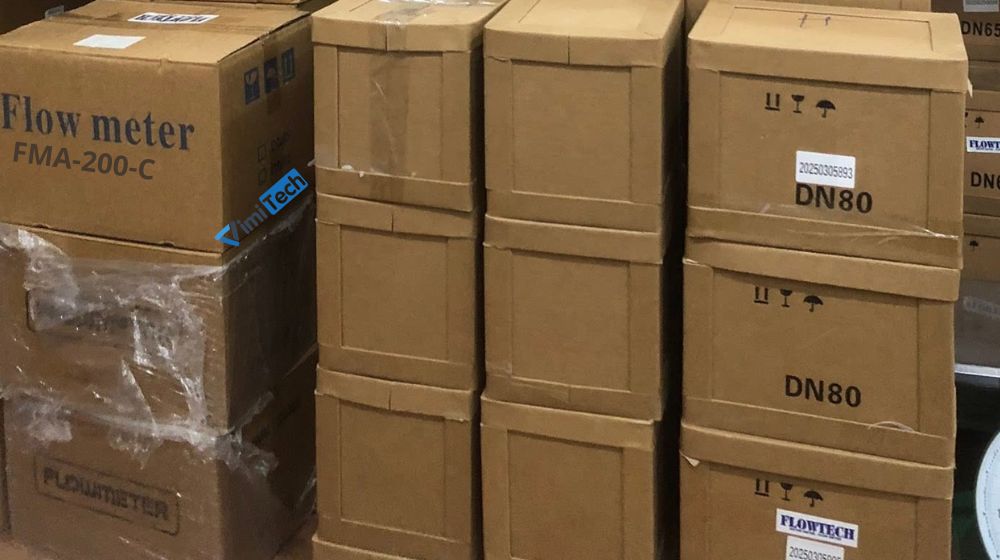

6. Kho đồng hồ Flowtech FMA-200-C

Tổng kho vật tư công nghiệp của chúng tôi là một trong những nhà nhập khẩu và phân phối trực tiếp thiết bị đo nước điện từ Flowtech lớn nhất tại Việt Nam. Các sản phẩmđồng hồ FMA-200-C DN200 luôn được chúng tôi dự trữ lưu kho số lượng lớn với các tiêu chuẩn bích và nguồn điện áp đa dạng nhằm cung ứng kịp thời cho các dự án hạ tầng, khu công nghiệp và xử lý nước trên khắp cả nước.

Khách hàng lựa chọn mua sản phẩm Flowtech FMA-200-C tại hệ thống tổng kho của chúng tôi luôn được bảo đảm quyền lợi tối đa:

• Cam kết sản phẩm mới 100% chính hãng Flowtech (Malaysia), đầy đủ hồ sơ nhập khẩu CO, CQ và chứng chỉ chất lượng.

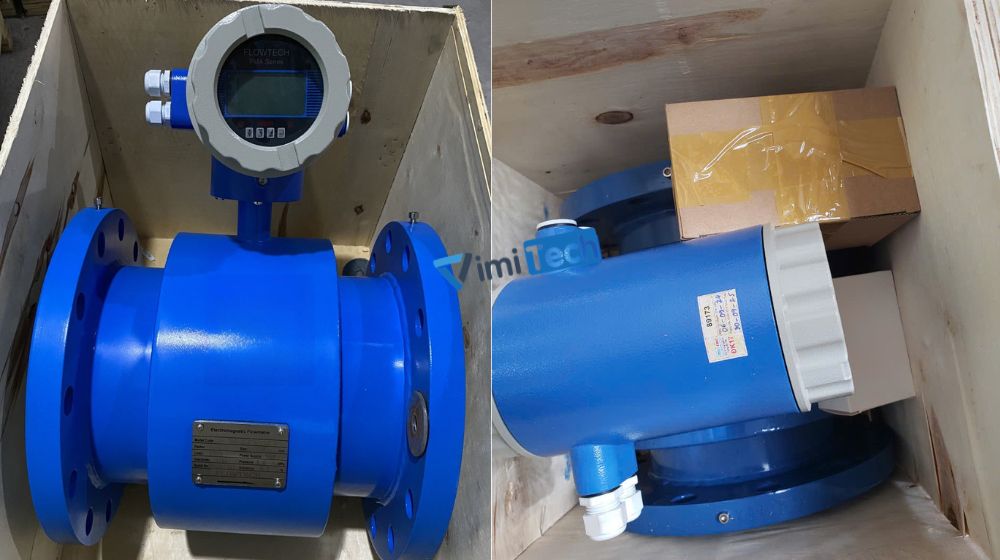

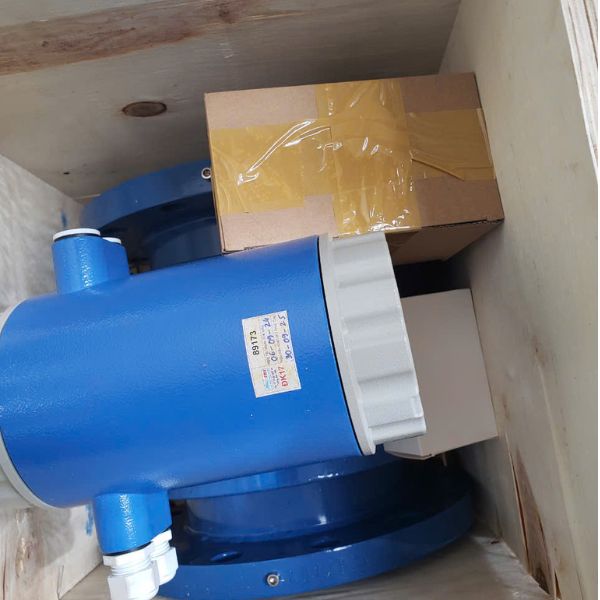

• Hỗ trợ trọn gói dịch vụ đưa thiết bị đi kiểm định đo lường hiệu chuẩn ban đầu tại các đơn vị chức năng có thẩm quyền trước khi xuất xưởng.
• Bảo hành chính hãng 12 tháng uy tín, hỗ trợ kỹ thuật lâu dài sau bán hàng.
• Đầy đủ giải pháp vật tư phụ kiện đi kèm như bulong, gioăng, mặt bích nối ống hoặc các dòng van để hoàn thiện đồng bộ hệ thống của bạn.

Vui lòng liên hệ trực tiếp với bộ phận chăm sóc khách hàng của chúng tôi để được tư vấn chọn lựa vật liệu điện cực, lớp lót tối ưu và nhận bảng báo giá chi tiết cùng mức chiết khấu tốt nhất cho Flowtech FMA-200-C này.
