Đồng hồ nước siêu âm US

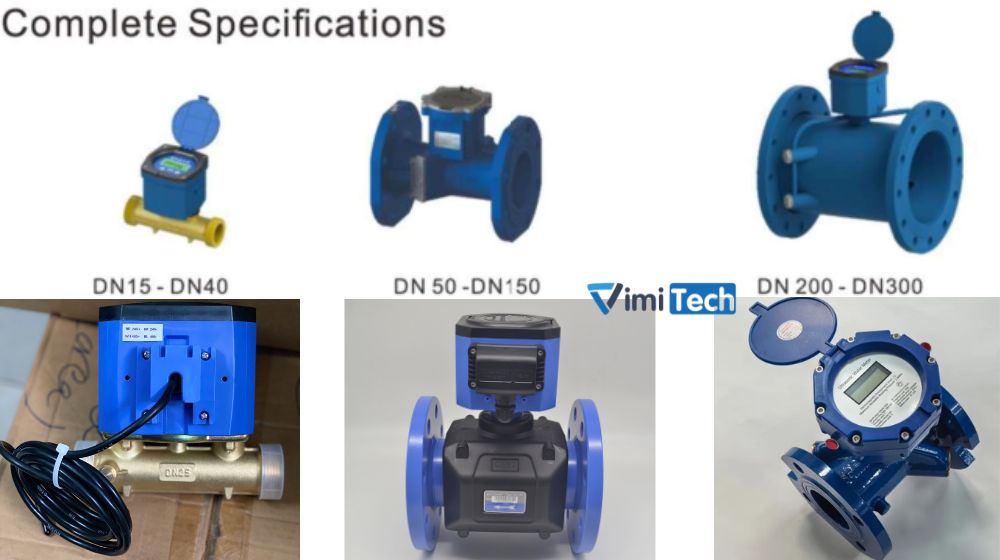

Đồng hồ nước US là dòng đồng hồ đo nước siêu âm (UltraSonic water meter) hoạt động theo nguyên lý đo chênh lệch thời gian truyền sóng thuận – ngược dòng (transit-time), sản xuất theo tiêu chuẩn ISO 4064 và GBT 778. Trong cùng model US, Flowtech là nhãn hiệu tiêu phong khi nhập khẩu 2 dòng riêng biệt để phù hợp từng quy mô công trình: Dòng nhỏ gọn DN15-DN40 lắp cho hộ dân, tòa nhà, và dòng cỡ lớn DN50-DN300 lắp cho tuyến ống chính, nhà máy, khu công nghiệp.

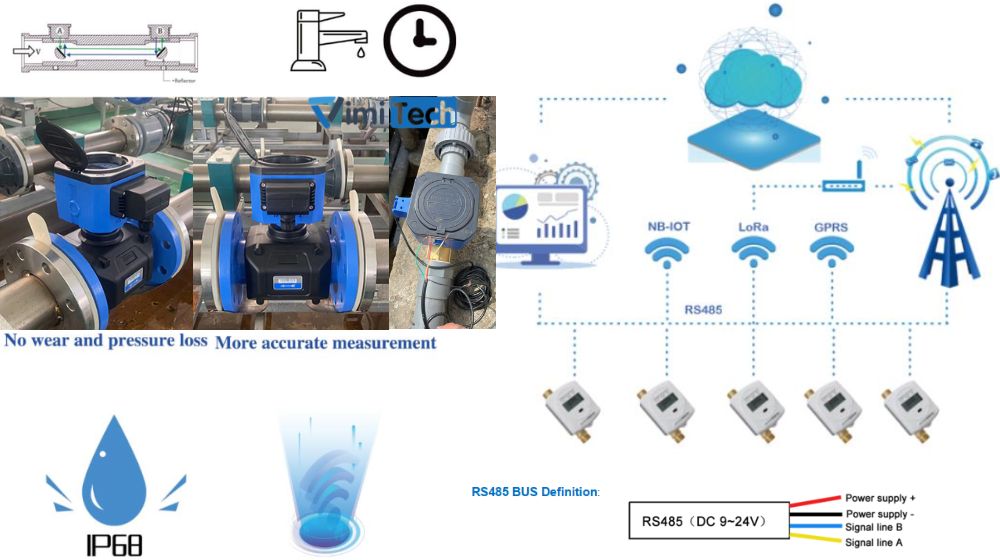

1. Tổng quan công nghệ và tính năng đồng hồ nước US

Các đồng hồ nước siêu âm US, từ cỡ nhỏ đến cỡ lớn, dùng chung nền tảng công nghệ đo siêu âm không tiếp xúc cơ khí, giúp thiết bị bền bỉ và ổn định trong thời gian dài.

• Không có bộ phận cơ khí chuyển động, tạp chất trong nước (cát, sạn, rong rêu) không ảnh hưởng đến độ chính xác, tuổi thọ sử dụng cao.
• Dải đo rộng, đo được cả lưu lượng rất nhỏ mà đồng hồ cơ khí khó ghi nhận
• Hỗ trợ đo hai chiều (bi-directional) cho cả chiều thuận và chiều ngược.
• Tích hợp nhiều chức năng cảnh báo:
  • Cảnh báo pin yếu
  • Cảnh báo đường ống không đầy nước (empty pipe)
  • Cảnh báo lỗi đầu dò (transducer fault).
• Chế độ tiết kiệm điện tự động:
  • Chuyển sang chế độ nghỉ khi đường ống rỗng hoặc chất lỏng tĩnh trong thời gian dài
  • Giúp kéo dài tuổi thọ pin.
• Đạt chuẩn chống nước IP68 cho toàn bộ máy – mạch điện tử
  • Đầu dò và pin đều được bọc kín
  • Hoạt động ổn định dù bị ngập nước.
• Tích hợp bộ điều khiển theo lô (batch controller) và bộ tích lũy thời gian (time accumulator)
  • Phục vụ cấp nước hoặc tưới tiêu định lượng tự động
  • Phụ vụ tính giá nước theo bậc thang (gradient rate).
• Có chức năng đo nhiệt (heat measurement) với đầu dò PT1000 hai chiều, phù hợp ngành lạnh và điều hòa không khí.
• Tự động lưu trữ dữ liệu tích lũy theo ngày, tháng, năm, hỗ trợ tra cứu và đối chiếu số liệu về sau.

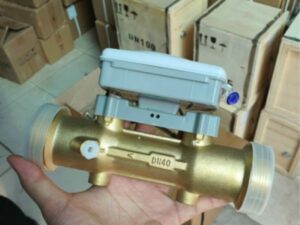

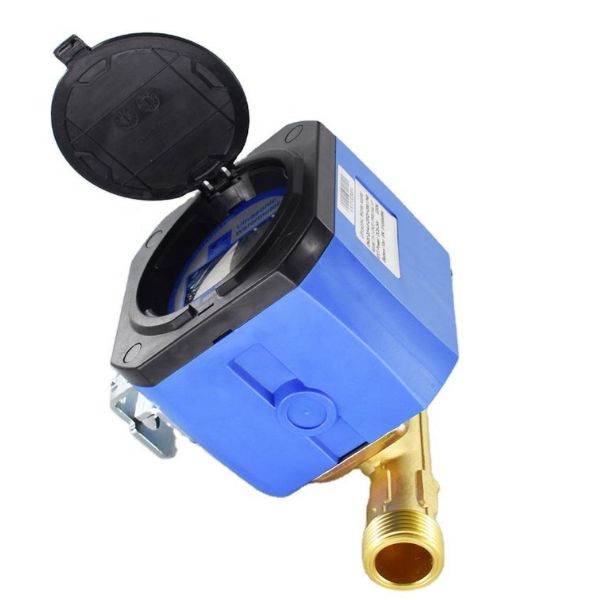

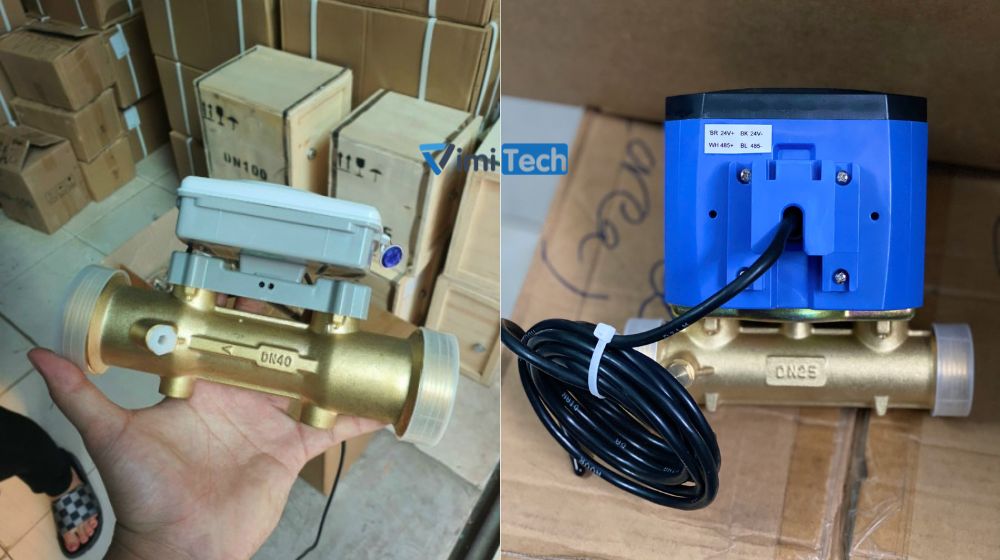

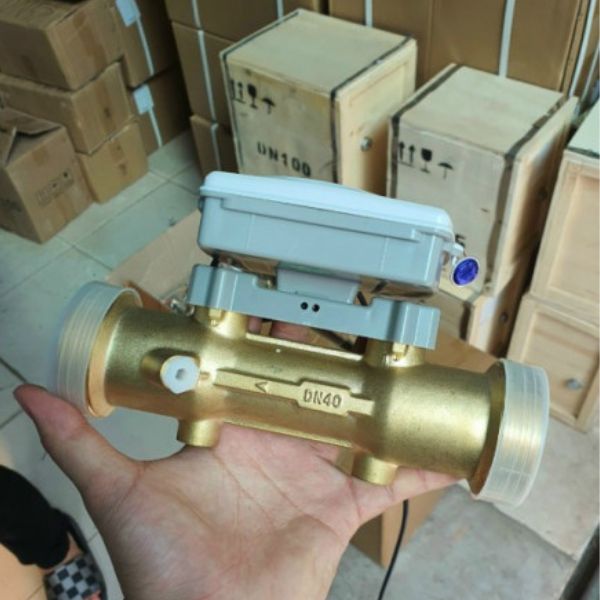

2. Đồng hồ nước siêu âm US dòng nhỏ gọn

Dòng DN15 ~ DN40 là đồng hồ siêu âm một kênh đo (single channel)

• Thân liền khối bằng đồng
• Phù hợp lắp đặt tại hộ gia đình, chung cư, văn phòng hoặc các điểm đo dân dụng có lưu lượng nhỏ.

2.1 Thông số chính của đồng hồ nước US dạng nhỏ

Dưới đây là các thông số quan trọng của dòng đồng hồ nước US dạng nhỏ

• Cấp chính xác: Class B
• Tỷ lệ dải đo Q3/Q1: R200
• Tuổi thọ pin: 8 năm
• Cấp nhiệt độ: T30/T50
• Áp suất làm việc: 1,0MPa
• Chỉ số lưu lượng tối đa hiển thị: 999.999,9 m³
• Vị trí lắp đặt: nằm ngang hoặc thẳng đứng

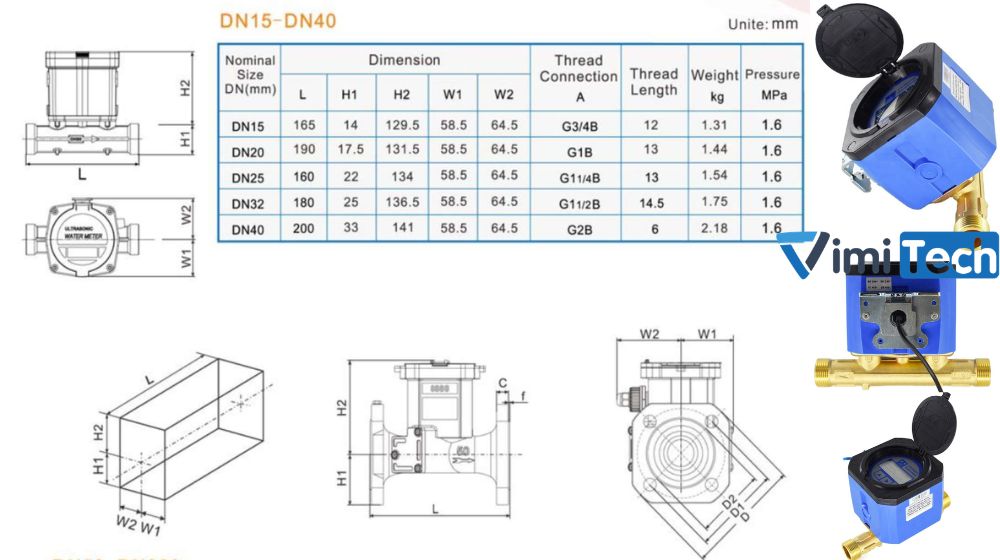

2.2 Kích thước lắp đặt của đồng hồ nước US dạng nhỏ (mm)

Dưới đây là bảng kích thước cho đồng hồ nước US kích cỡ từ DN15 ~ DN40, gồm:

• Kích cỡ DN của đồng hồ từ DN15 ~ DN40
• Kích cỡ ren nối ống từ G3/4B ~ G2B
• Chiều dài đường ren
• Các kích thước tổng thể

2.3 Dải lưu lượng đồng hồ nước US dạng nhỏ (m³/h)

Hãy lưu ý tới dải lưu lượng hoạt động hiệu quả của đồng hồ nước siêu âm US cỡ nhỏ theo bảng dưới đây, để đảm bảo đồng hồ hoạt động hiệu quả

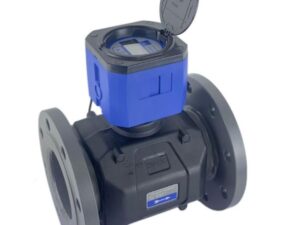

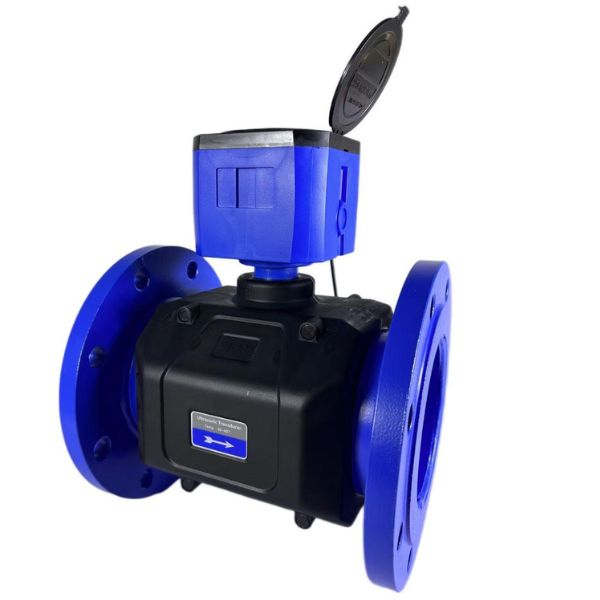

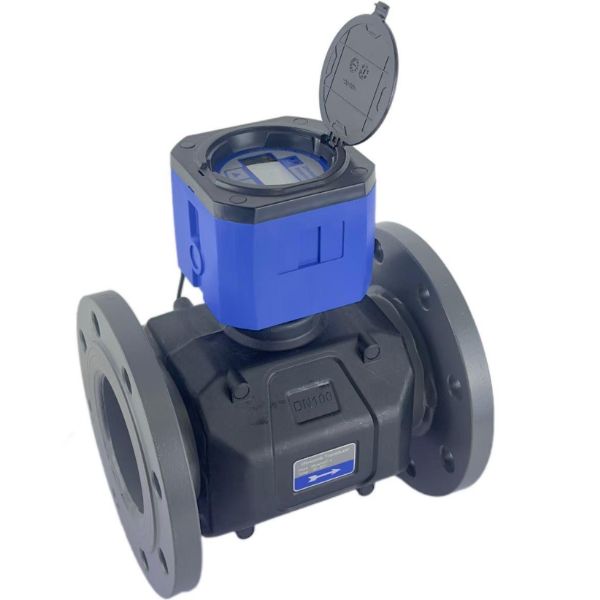

3. Đồng hồ nước siêu âm US cỡ lớn DN50-DN300

Dòng đồng hồ US với kích cỡ DN50 ~ DN300 là đồng hồ siêu âm hai kênh đo dạng lớp chảy (fluid-layering dual channel)

• Mặt bích kết nối với nhiều tiêu chuẩn theo yêu cầu của người dùng
• Thân gang cầu đúc (DN50-DN150) hoặc thép hàn (DN200 ~ DN300)
• Phù hợp tuyến ống chính, nhà máy, khu công nghiệp và công trình cấp nước quy mô lớn.

3.1 Thông số chính của đồng hồ nước US cỡ lớn

Đồng hồ nước US cỡ lớn có các thông số cơ bản dưới đây

• Cấp chính xác: Class 2
• Tỷ lệ dải đo Q3/Q1: R160, lên đến R250
• Tuổi thọ pin: từ 6 năm trở lên
• Cấp nhiệt độ: T30
• Cấp áp suất: MAP10
• Dòng tĩnh: dưới 20µA
• Hiển thị đồng thời 8 chữ số lưu lượng tích lũy và 4 chữ số lưu lượng tức thời trên cùng màn hình

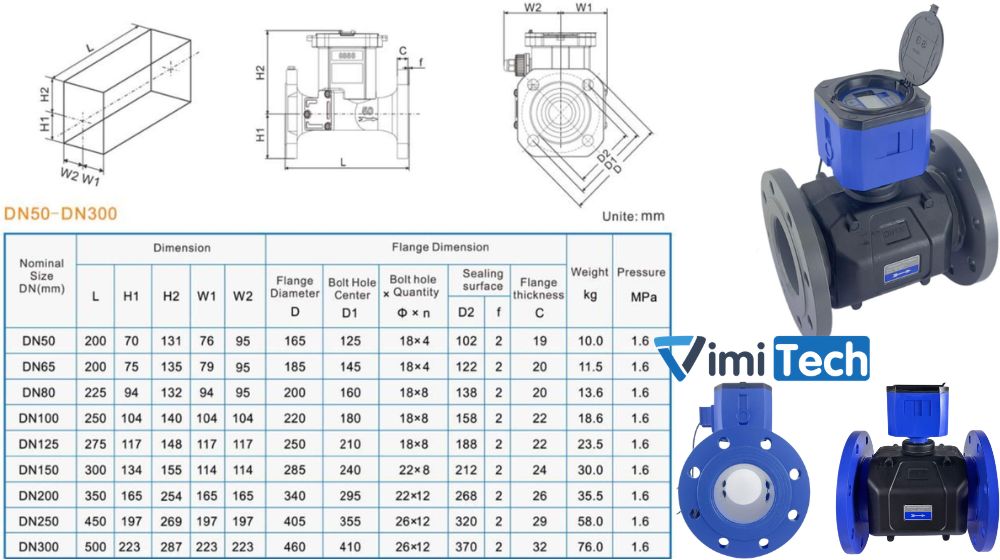

3.2 Kích thước lắp đặt của đồng hồ nước siêu âm US cỡ lớn

Đồng hồ nước US cỡ lớn có các thông số cơ bản dưới đây

• Kích cỡ DN của đồng hồ từ DN50 ~ DN300
• Kích thước và thông số mặt bích
• Các thông số kcihs thước vật lý
• Trọng lượng và áp lực giới hạn của đồng hồ

3.3 Dải lưu lượng hiệu quả cho đồng hồ nước siêu âm US cỡ lớn

Dưới đây là các thông số tham khảo về các thông số liên quan đến dải lưu lượng cho đồng hồ nước siêu âm US cỡ lớn DN50 ~ DN300

4. Màn hình hiển thị, giao tiếp truyền thông và đọc số từ xa

Cả hai dòng sản phẩm trong danh mục Flowtech US đều dùng chung nền tảng hiển thị và giao tiếp, thuận tiện cho theo dõi tại chỗ lẫn giám sát từ xa.

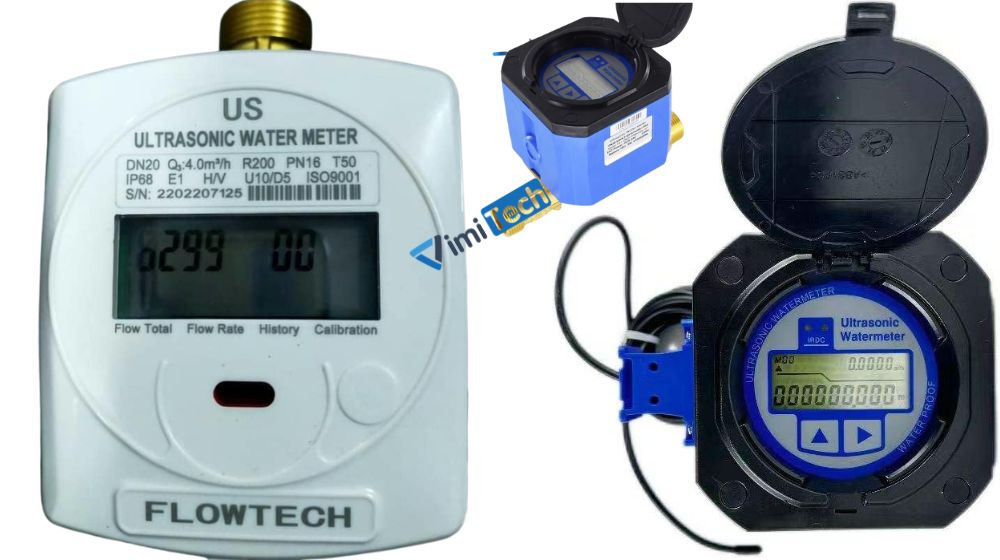

• Màn hình LCD hiển thị
  • Lưu lượng tức thời
  • Lưu lượng tích lũy
  • Thời gian và trạng thái hoạt động
  • Đơn vị đo linh hoạt (m³, ft³, GAL, L cho tích lũy; m³/h, GPM, L/m cho tức thời).
• Phím cảm ứng thông minh, thao tác dễ dàng bằng ngón tay.
• Cổng giao tiếp quang/hồng ngoại với các hỗ trợ
  • Chuẩn CJ-188
  • Kết hợp chuẩn RS485 và M-BUS
  • Cho phép nâng cấp phần mềm và đọc số tại chỗ bằng thiết bị cầm tay.

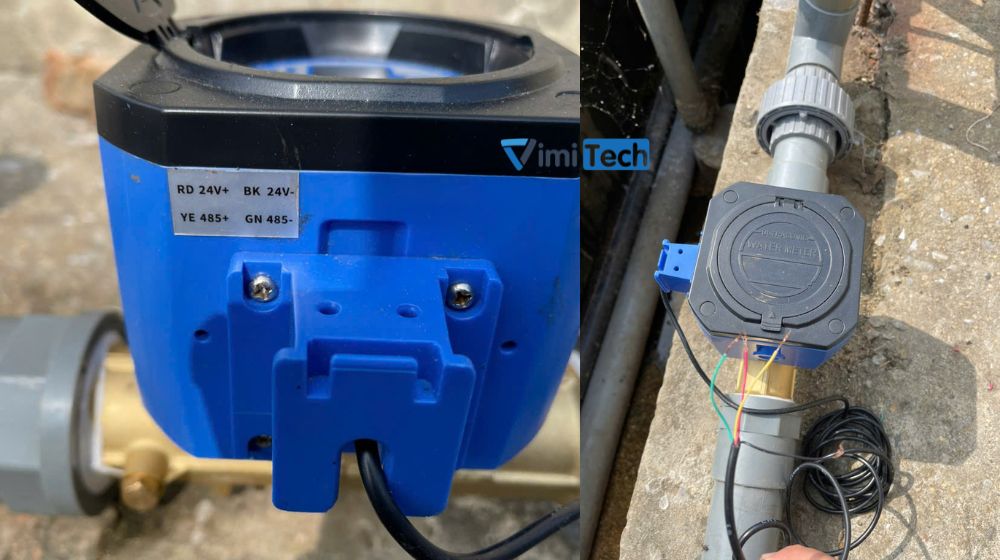

• Chuẩn ngõ ra tín hiệu và nguồn điện vào
  • RS485+, RS485-
  • Nguồn DC8~30V và GND,
  • Đấu nối qua hộp đấu dây chống nước lắp ngoài, không cần mở nắp đồng hồ.
• Tùy chọn mở rộng
  • Module GPRS, RF, OCT1, OCT2, TTL (C1, C2), hoặc ngõ ra 4-20mA hai dây.

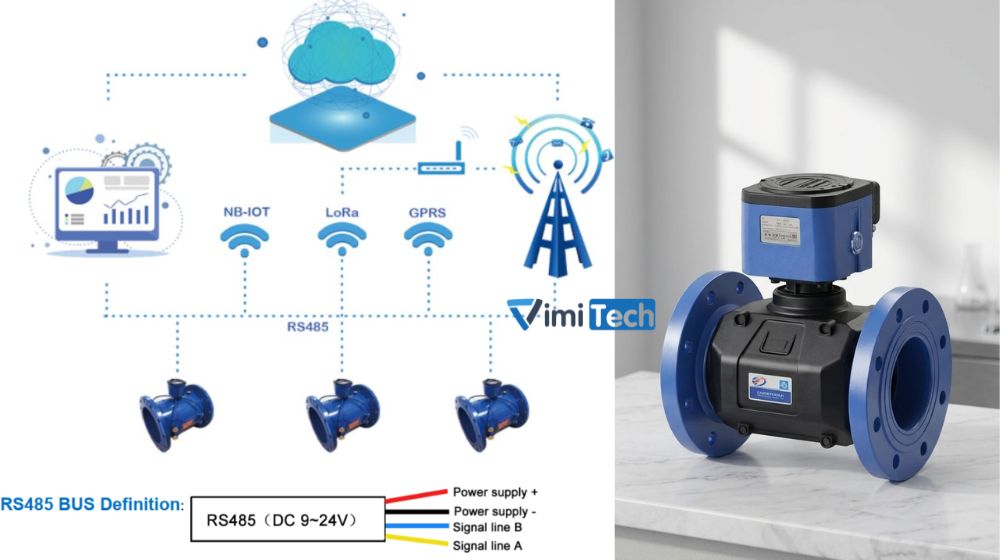

• Đồng hồ IOT tích hợp GPRS tự động truyền dữ liệu lên nền tảng lưu trữ đám mây để giám sát và quản lý từ xa
• Đồng hồ tích hợp RF kết hợp thiết bị đọc số cầm tay phục vụ đọc số không tiếp xúc tại hiện trường.

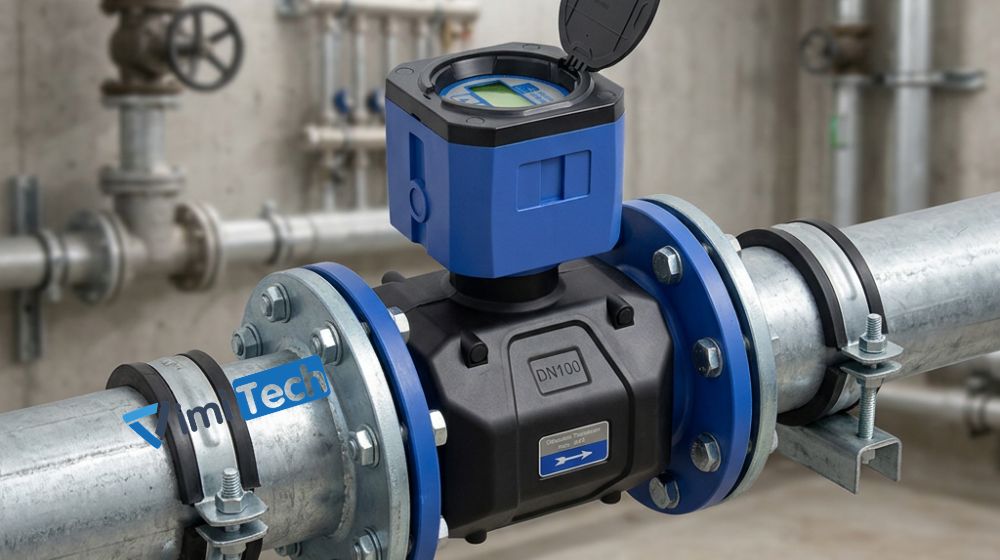

5. Ứng dụng thực tế của đồng hồ nước US

Nhờ dải kích thước phủ từ DN15 đến DN300, đồng hồ nước Flowtech US đáp ứng đa dạng lĩnh vực, từ dân dụng đến công nghiệp.

• Cấp thoát nước đô thị: đo lưu lượng tuyến nhánh, tính tiền nước hộ dân, tòa nhà, khu công nghiệp; chính xác cao ở cả lưu lượng thấp và cao.
• Quản lý tài nguyên nước: giám sát từ xa, tính tiền nước, quản lý qua mạng máy tính; không bộ phận chuyển động nên phù hợp cả nguồn nước lẫn cát, rong rêu.
• Tưới tiêu nông nghiệp và cảnh quan: hẹn giờ tưới tự động tối đa 5 lần/ngày theo bộ điều khiển tích hợp, quản lý qua mạng máy tính.
• Đo nước công nghiệp: đo nước cấp ngoài, nước sử dụng nội bộ nhà máy, tích hợp hệ thống điều khiển qua ngõ ra 4-20mA hai dây.

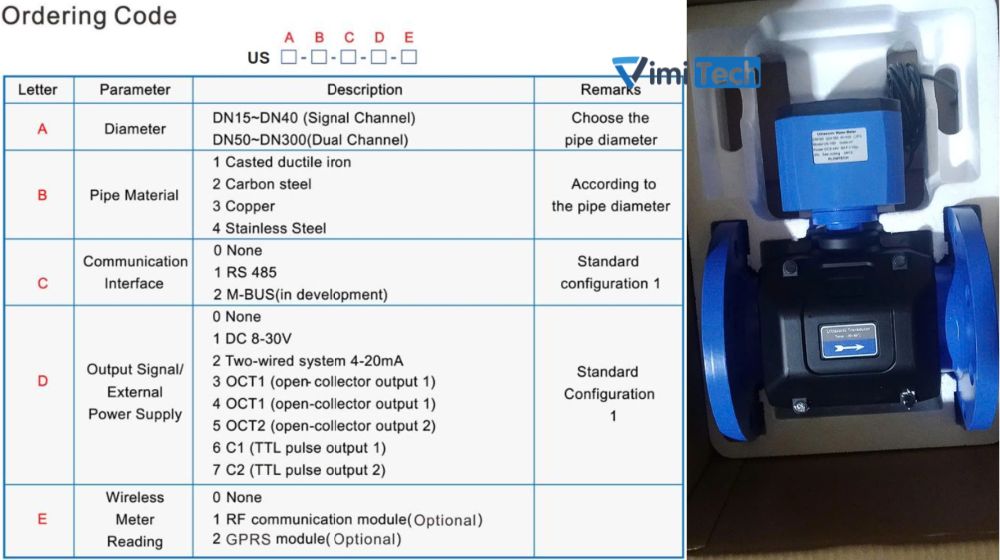

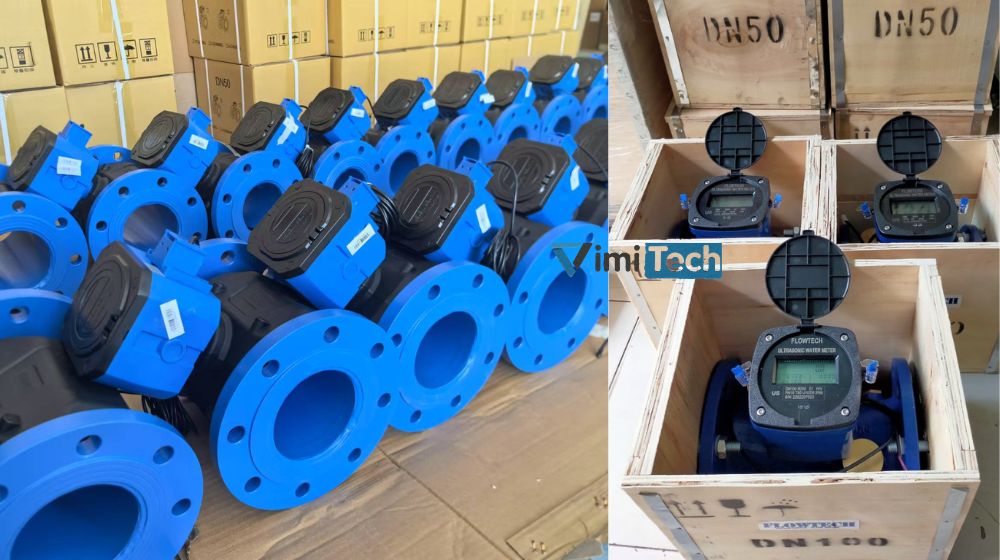

6. Mã đặt hàng linh hoạt theo nhu cầu công trình

Flowtech US được cấu hình theo mã đặt hàng gồm 5 nhóm ký tự, áp dụng chung cho cả hai dòng sản phẩm, giúp khách hàng chọn đúng cấu hình cho từng công trình.

• Đường kính danh nghĩa: DN15 ~ DN40 (một kênh đo) hoặc DN50~DN300 (hai kênh đo).
• Vật liệu thân:
  • 1 = Gang cầu đúc
  • 2 = Thép carbon
  • 3 = đồng
  • 4 = Thép không gỉ
• Chuẩn giao tiếp:
  • 0 = Không có
  • 1 = RS485
  • 2 = M-BUS (đang phát triển).
• Tín hiệu ngõ ra/nguồn cấp ngoài:
  • 0 = Không có
  • 1 = DC8~30V
  • 2 = 4-20mA hai dây
  • 3 ~ 7 = ngõ ra dạng OCT hoặc TTL.
• Đọc số từ xa:
  • 0 = Không có
  • 1 = Module RF
  • 2 = Module GPRS (tùy chọn).

7. Nhà cung cấp đồng hồ nước US

Đồng hồ nước US là một trong những dòng đồng hồ nước siêu âm, đòi hỏi các kỹ sư bán hàng cần phải am hiểu về các thông số và cơ chế hoạt động để có thể tư vấn cho khách hàng. VimiTech chúng tôi thấu hiểu và liên tục

• Đào tạo và bồi bổ kiến thức cho các kỹ sư bán hàng
• Liên tục nhập kho để sẵn hàng cung cấp tới công trình một cách nhanh nhất
