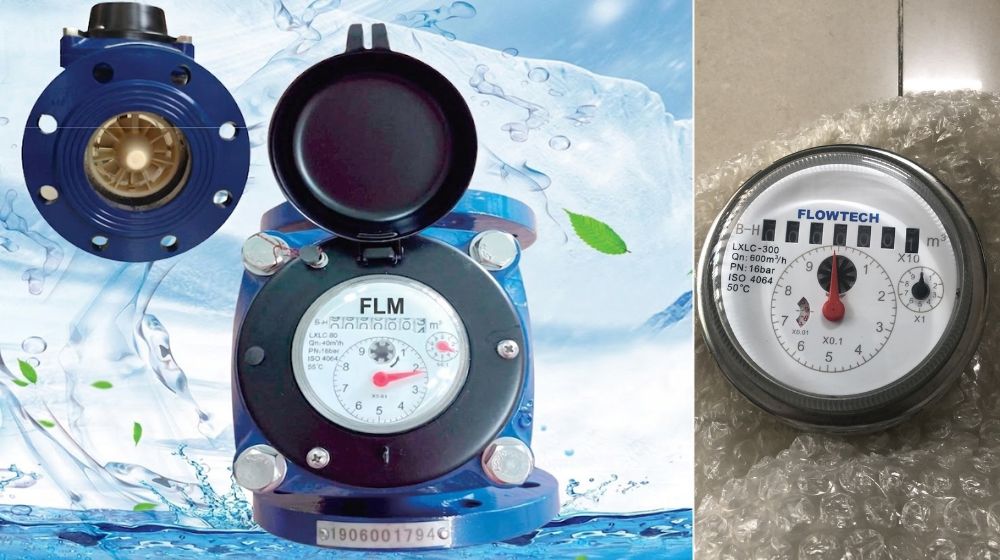

Đồng hồ nước sạch LXLC

Đồng hồ nước sạch LXLC là dòng đồng hồ Woltman mặt bích chuẩn ISO 4064, dải kích thước DN50-DN600, phù hợp cả công trình dân dụng lẫn tuyến ống cấp nước công suất lớn. Phần tử đo tháo rời, mặt số khô hút chân không, sai số ổn định ±5%/±2% giúp kỹ sư và nhà thầu tiết kiệm chi phí bảo trì lâu dài. Liên hệ Vimitech ngay để nhận báo giá tốt nhất.

1. Giới thiệu về đồng hồ nước sạch LXLC

Đồng hồ nước sạch LXLC là dòng đồng hồ đo lưu lượng kiểu Woltman (cánh quạt trục ngang), chuyên dùng để đo khối lượng nước sạch hoặc nước lạnh đi qua đường ống trong dân dụng và công nghiệp. Đây là dòng đồng hồ nước sạch phổ biến trong các công trình cấp nước có lưu lượng lớn, nhờ dải kích thước rộng và cấu tạo phần tử đo có thể tháo rời.

• Dải kích thước: DN50 ~ DN600.
• Kiểu kết nối: Mặt bích.
• Tiêu chuẩn áp dụng: ISO 4064.
• Đối tượng phù hợp: kỹ sư thiết kế đường ống, nhà thầu thi công hệ thống cấp nước, thợ lắp đặt, chủ đầu tư và người mua hàng lần đầu.

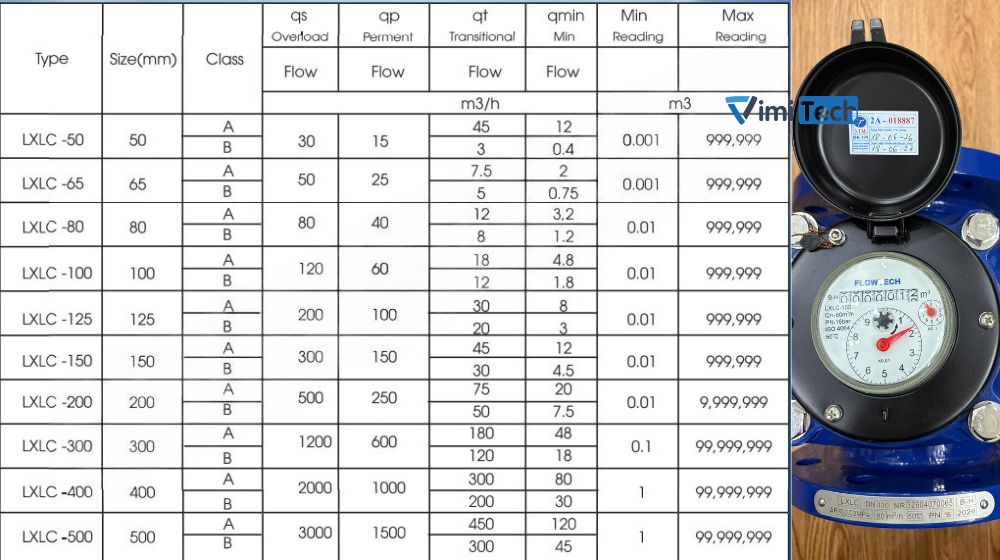

2. Thông số chính đồng hồ nước LXLC

Mỗi cỡ đồng hồ LXLC đều có 4 mốc lưu lượng quan trọng cần nắm khi chọn mua:

• Q_s (lưu lượng quá tải)
• Q_p (lưu lượng danh định – lưu lượng vận hành liên tục)
• Q_t (lưu lượng chuyển tiếp)
• Q_min (lưu lượng tối thiểu)

Đây là những con số kỹ sư đường ống cần đối chiếu với lưu lượng thực tế của hệ thống trước khi chọn cỡ đồng hồ.

• Cấp chính xác: Class A hoặc Class B (Class B nhạy hơn ở lưu lượng thấp, phù hợp hệ thống có nhu cầu đo chính xác khi lưu lượng nhỏ).
• Sai số cho phép: ±5% trong vùng lưu lượng thấp (từ qmin đến trước qt) và ±2% trong vùng lưu lượng cao (từ qt đến qs); riêng bản dùng cho nước nóng là ±3% ở vùng cao.
• Áp suất làm việc: PN16 (1,6 MPa) là mức phổ thông; các cỡ từ DN350 trở lên còn có tùy chọn PN10 hoặc PN25 tùy yêu cầu dự án.
• Nhiệt độ làm việc: 0,1°C – 50°C cho nước lạnh, 0,1°C – 90°C cho bản nước nóng.
• Đơn vị đọc: nhỏ nhất 0,001 m³ (cỡ nhỏ) đến 1 m³ (cỡ lớn), tối đa lên tới 999.999.999 m³.

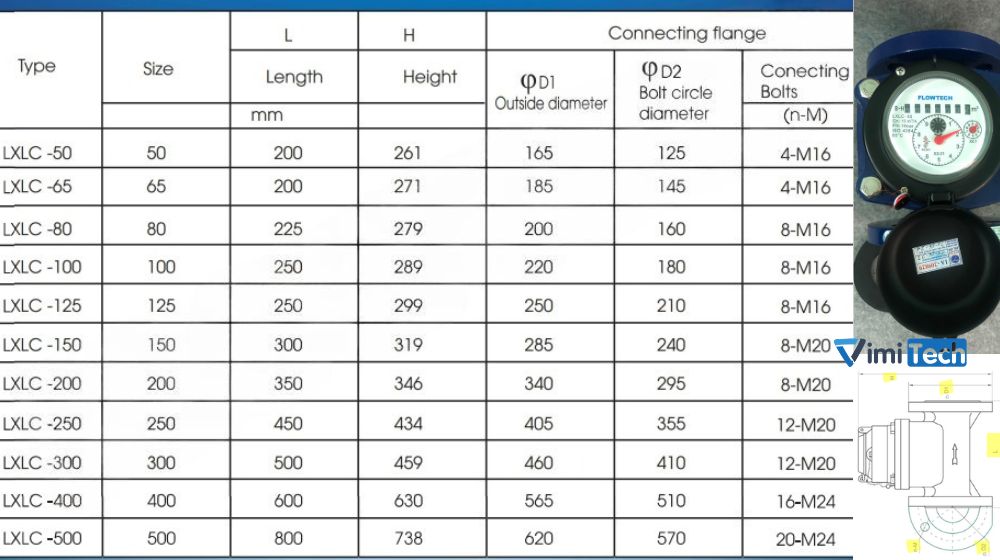

3. Kích thước đồng hồ nước sạch LXLC

Kích thước lắp đặt là thông tin bắt buộc phải có trước khi lên bản vẽ thi công, vì đồng hồ LXLC kết nối bằng mặt bích nên cần khớp chính xác với đường ống hiện hữu.

• Chiều dài thân (L) tăng dần theo cỡ: từ 200mm (DN50) đến 800mm (DN500/DN600).
• Chiều cao (H) tính từ tâm ống đến đỉnh nắp đồng hồ, dao động từ 261mm (DN50) đến khoảng 880mm (DN600).
• Đường kính mặt bích ngoài (ΦD1) và đường kính vòng bulong (ΦD2) thay đổi theo áp suất làm việc; áp suất càng cao, số lượng và cỡ bulong liên kết (n-M) càng lớn để đảm bảo độ kín.
• Ví dụ DN400: ΦD1 = 565–620mm, ΦD2 = 515–556mm, bulong 16-M24 đến 16-M33 tùy PN10/PN16/PN25.
• Tiêu chuẩn mặt bích tuân theo ISO 7005-2:1988; nhà máy cũng nhận sản xuất theo mặt bích đặc thù nếu công trình yêu cầu tiêu chuẩn khác (JIS, BS, ANSI…).

Lưu ý cho người thiết kế:

Nên đối chiếu bảng kích thước với catalogue chi tiết theo từng cỡ để tránh sai lệch khi đặt hàng phụ kiện mặt bích, gioăng và bulong đi kèm.

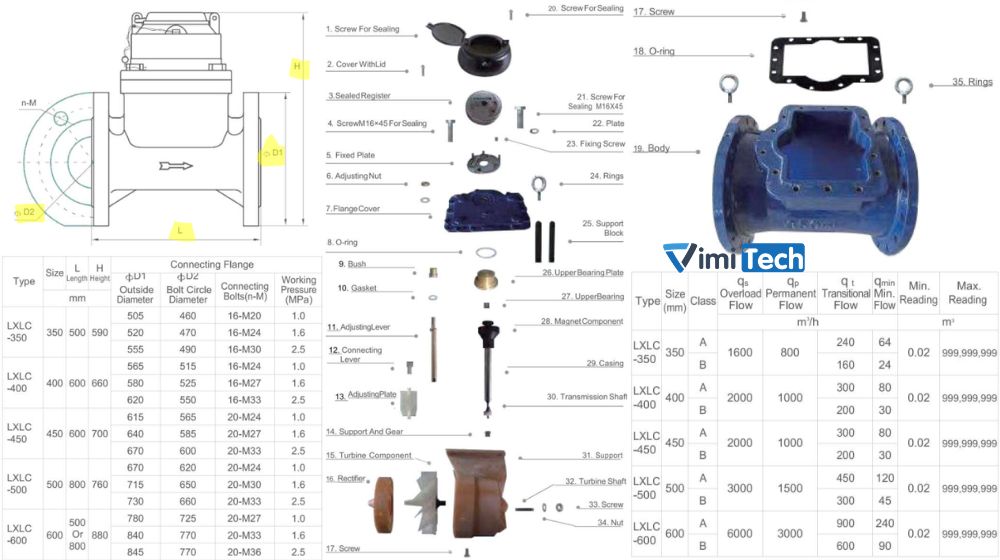

4. Cấu tạo đồng hồ nước sạch LXLC

Đồng hồ LXLC có kết cấu phần tử đo tháo rời (removable element), nghĩa là có thể thay thế cụm đo và mặt hiển thị mà không cần tháo toàn bộ thân đồng hồ ra khỏi đường ống — điểm này giúp rút ngắn thời gian bảo trì đáng kể so với đồng hồ liền khối.

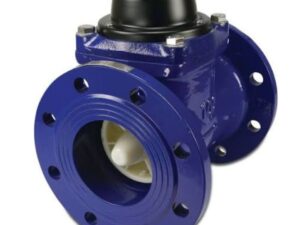

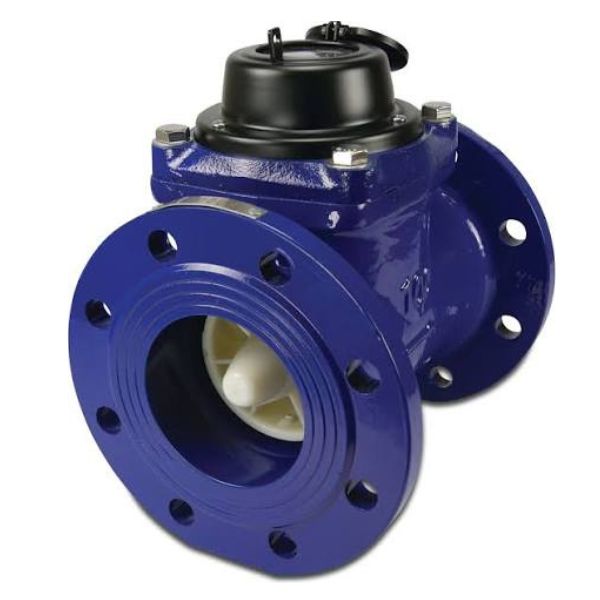

• Thân đồng hồ (Body): Làm bằng gang, sơn tĩnh điện chống ăn mòn, chịu được môi trường lắp đặt ẩm ướt hoặc chôn ngầm.
• Cụm cánh quạt turbine (Turbine Component) và bộ chỉnh dòng (Rectifier): Giúp dòng nước đi vào ổn định trước khi tác động lên cánh quạt, giảm sai số đo.
• Trục truyền động (Transmission Shaft) và bộ phận từ tính (Magnet Component): Truyền chuyển động quay từ cánh quạt lên mặt số mà không cần tiếp xúc cơ khí trực tiếp, hạn chế rò rỉ nước lên mặt hiển thị.

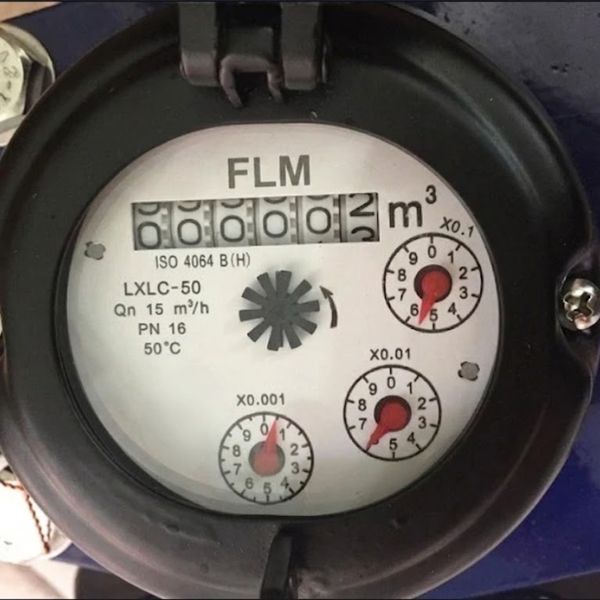

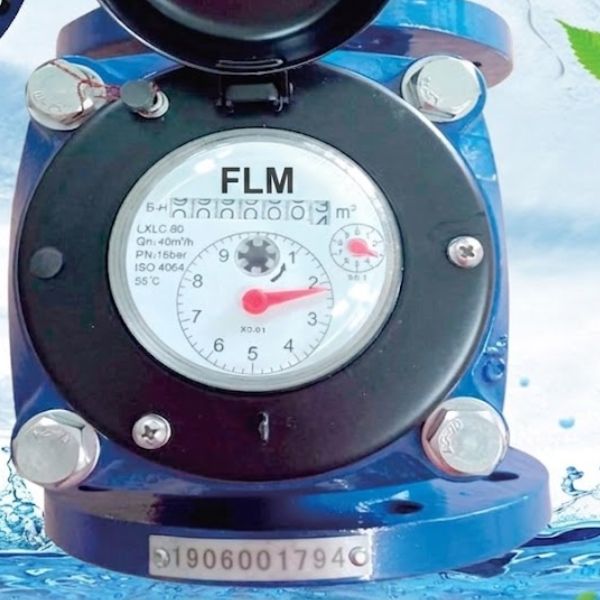

• Mặt số (Sealed Register): Loại khô (dry-dial), có hút chân không, giúp mặt kính không bị mờ hơi nước, đọc số rõ ràng trong thời gian dài sử dụng.
• Bộ phận điều chỉnh (Adjusting Nut, Adjusting Lever, Adjusting Plate): Cho phép hiệu chỉnh độ nhạy của đồng hồ trong quá trình kiểm định.
• Nắp che và vít niêm phong (Cover With Lid, Screw For Sealing): Dùng để niêm chì sau kiểm định, tránh can thiệp trái phép làm sai lệch chỉ số.
• Tùy chọn đầu phát xung (pulse transmitter): 100 lít/xung (DN50-DN65), 1.000 lít/xung (DN80-DN200), 10.000 lít/xung (DN250-DN500) – phục vụ truyền dữ liệu về hệ thống đọc từ xa (AMR/SCADA).

5. Ứng dụng đồng hồ nước sạch LXLC

Đồng hồ nước LXLC được ứng dụng rộng rãi trong nhiều lĩnh vực, trên các đường ống kích cỡ từ DN50 trở lên

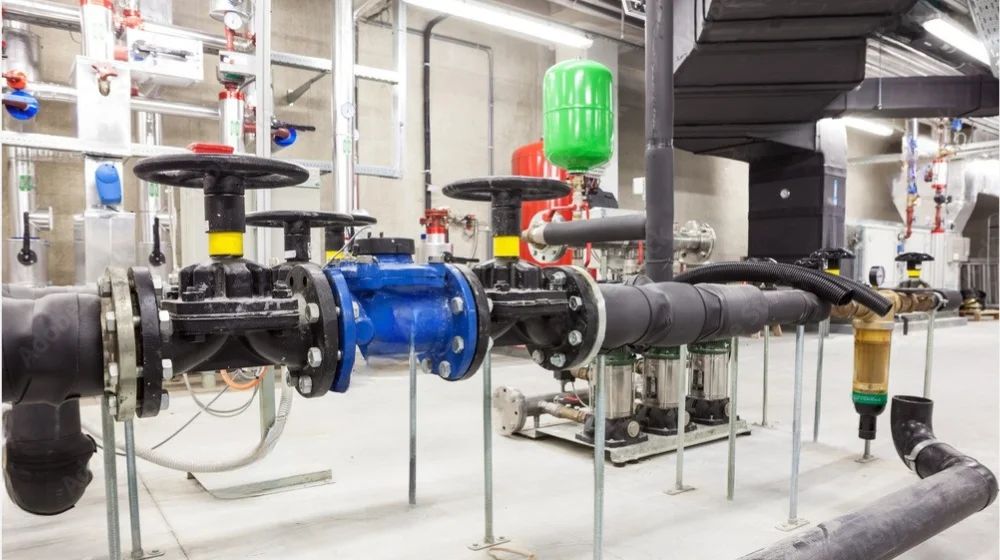

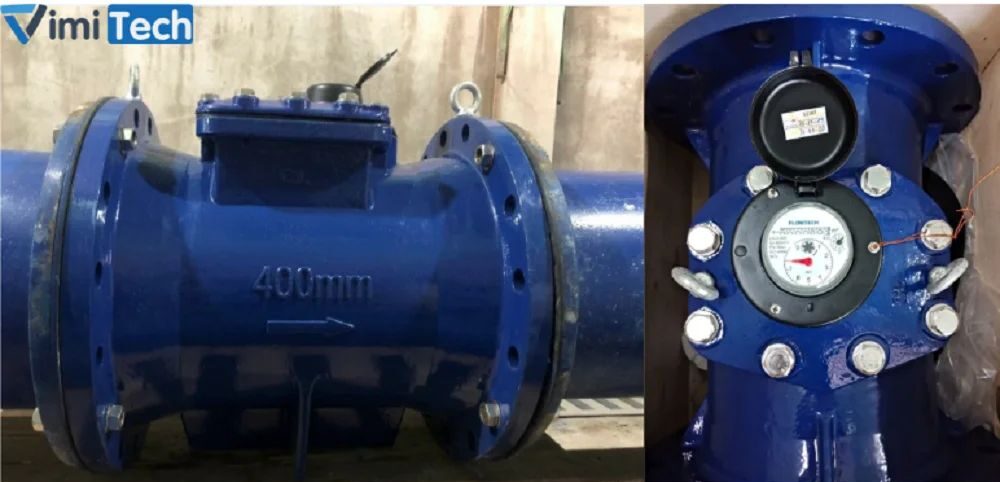

5.1 Trong dân dụng và công nghiệp

Đồng hồ LXLC phù hợp với các vị trí cần đo lưu lượng nước sạch/nước lạnh ổn định, liên tục trong thời gian dài.

• Hệ thống cấp nước sinh hoạt cho tòa nhà, khu chung cư, khu đô thị.
• Trạm bơm tăng áp, bể chứa nước tổng của khu công nghiệp, nhà máy sản xuất.
• Hệ thống PCCC (khi có yêu cầu giám sát lưu lượng nước cấp).
• Hệ thống nước cấp cho lò hơi, tháp giải nhiệt (bản chịu nhiệt độ cao hơn dùng cho nước nóng tới 90°C).

5.2 Trong các tuyến nước cấp chính của hạ tầng

Nhờ dải cỡ lớn (đến DN600), LXLC còn được dùng cho các tuyến ống trục chính, nơi lưu lượng vận hành lên đến hàng nghìn m³/h.

• Trạm cấp nước sạch của các công ty nước đô thị.
• Tuyến ống truyền tải chính giữa nhà máy xử lý nước và khu dân cư.
• Điểm đo tổng (bulk meter) để phân vùng quản lý thất thoát nước (DMA).

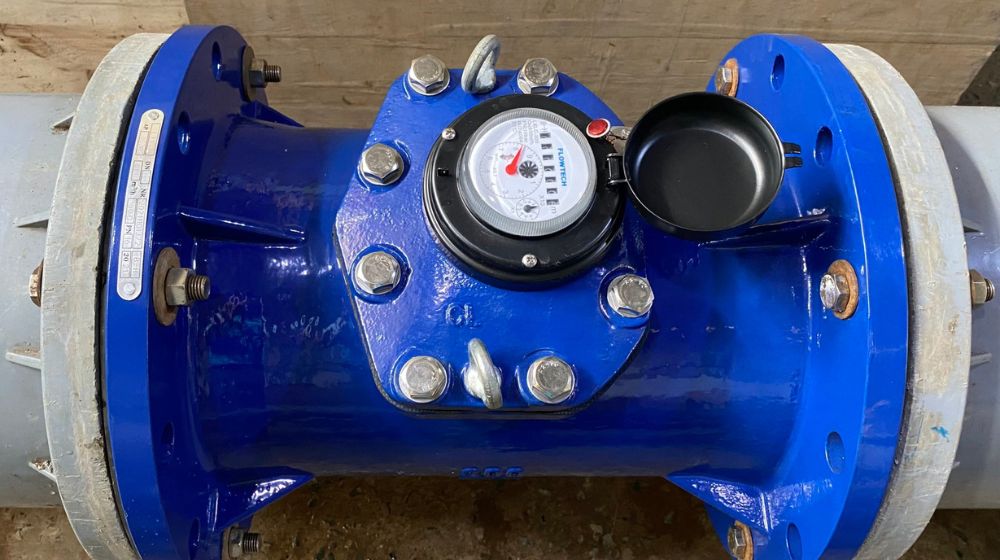

6. Lưu ý trong lắp đặt đồng hồ nước LXLC

Lắp đặt đúng kỹ thuật quyết định trực tiếp đến độ chính xác và tuổi thọ của đồng hồ, đây là phần thợ lắp đặt và kỹ sư giám sát cần đặc biệt lưu ý.

• Lắp đúng chiều mũi tên in trên thân đồng hồ, trùng với chiều dòng chảy trong ống.
• Đảm bảo đoạn ống thẳng phía trước và phía sau đồng hồ (thường tối thiểu 5D trước và 3D sau, D là đường kính danh nghĩa) để dòng chảy ổn định trước khi vào cánh quạt.
• Không lắp đồng hồ ở vị trí có thể bị ngập nước hoặc đọng khí trong đường ống; nên có van xả khí gần đó nếu tuyến ống có điểm cao cục bộ.
• Kiểm tra gioăng (O-ring, Gasket) tại mặt bích trước khi siết bulong, siết đều lực theo hình chữ thập để tránh lệch mặt bích gây rò rỉ.
• Có thể lắp nằm ngang hoặc đứng tùy thiết kế, nhưng nên tránh lắp ở vị trí mặt số úp xuống để thuận tiện đọc số và bảo trì về sau.
• Sau khi lắp đặt và trước khi đưa vào vận hành, nên xả sạch cặn bẩn trong đường ống để tránh làm kẹt cánh quạt.

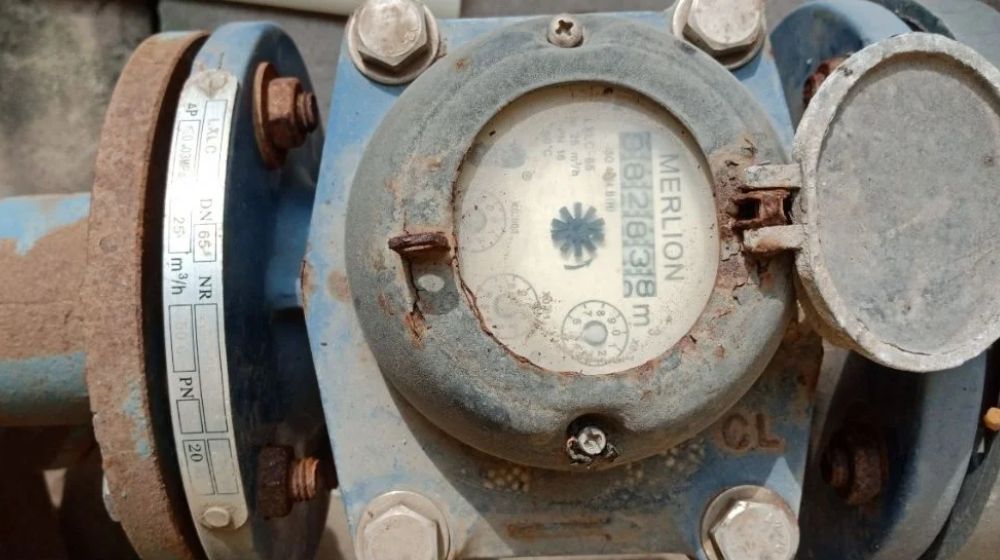

7. Đánh giá chất lượng đồng hồ nước LXLC

Xét theo thông số kỹ thuật và cấu tạo, đồng hồ LXLC có một số điểm mạnh phù hợp với nhu cầu của các đơn vị thi công và chủ đầu tư tại Việt Nam.

• Đạt tiêu chuẩn quốc tế ISO 4064 về đồng hồ đo nước.
• Cấu tạo phần tử đo tháo rời giúp tiết kiệm chi phí bảo trì, không phải đào lại đường ống khi cần thay thế cụm đo.
• Sai số nằm trong ngưỡng cho phép (±5% vùng thấp, ±2% vùng cao) tương đương các dòng Woltman phổ thông trên thị trường.
• Có tùy chọn phát xung, phù hợp xu hướng chuyển đổi sang hệ thống đọc số từ xa.
• Dải cỡ rộng (DN50–DN600) giúp một nhà cung cấp có thể đáp ứng nhiều hạng mục trong cùng một dự án, thuận tiện cho khâu mua sắm và đồng bộ thiết bị.

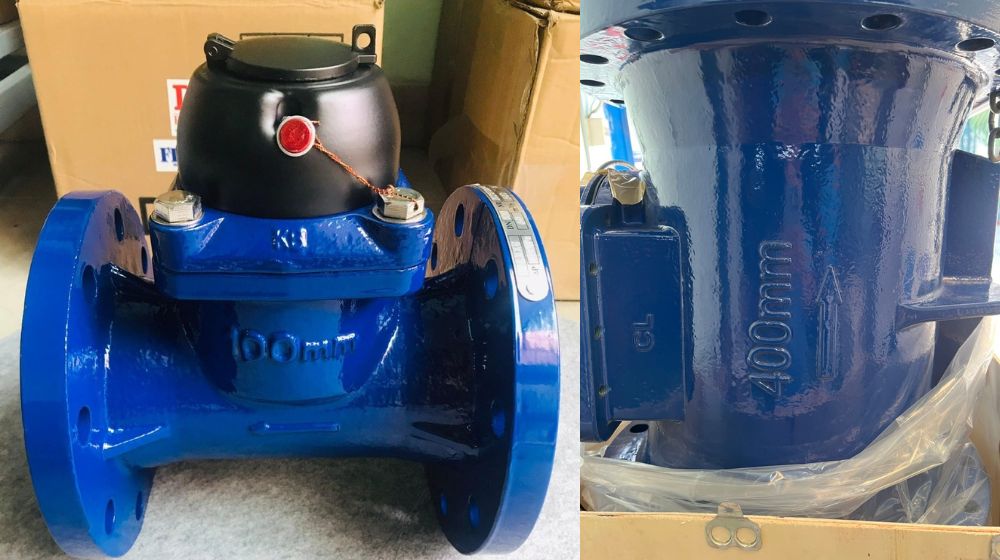

8. Kho đồng hồ nước sạch LXLC

Đồng hồ nước sạch LXLC hiện có sẵn tại kho với đầy đủ dải cỡ từ DN50 đến DN600, đáp ứng nhanh cho các công trình cần gấp tiến độ.

• Hàng chính hãng Flowtech, nhập khẩu trực tiếp từ Malaysia.
• Đầy đủ giấy tờ CO, CQ phục vụ hồ sơ nghiệm thu công trình.
• Bảo hành 12 tháng.
• Giao hàng toàn quốc.
