Flowtech FMA-R

Trong các công trình cấp thoát nước, không phải vị trí lắp đặt nào cũng thuận tiện để đọc số trực tiếp trên thân đồng hồ. Có những đường ống đi âm dưới đất, đi trong hầm kỹ thuật, hoặc lắp ở vị trí quá cao, quá xa tầm quan sát của người vận hành. Với những trường hợp đó, Flowtech FMA-R đồng hồ nước điện tử Flowtech màn hình rời – chính là giải pháp phù hợp.

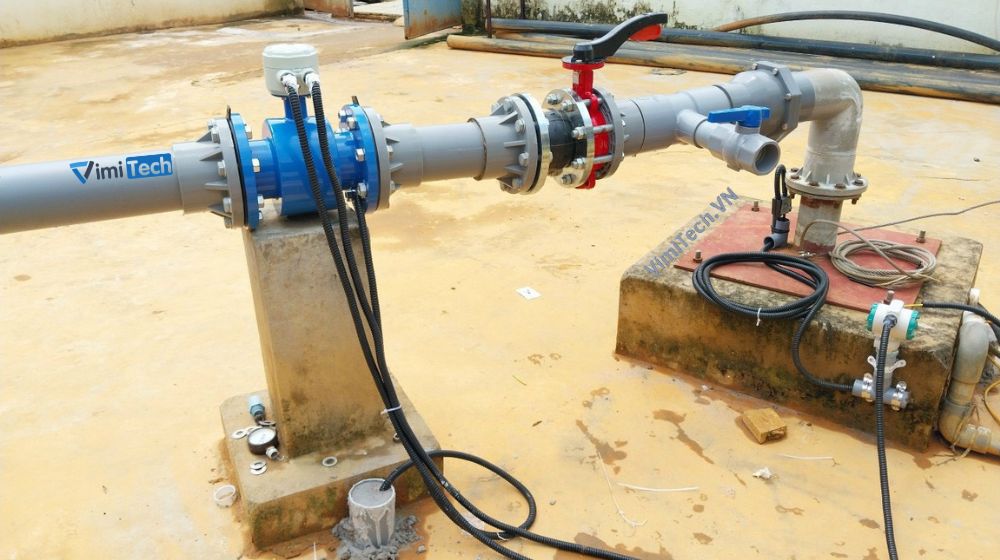

1. Flowtech FMA-R là gì

Flowtech FMA-R thuộc dòng đồng hồ nước điện tử Flowtech, hoạt động theo nguyên lý cảm ứng điện từ Faraday:

• Khi chất lỏng dẫn điện chảy qua từ trường trong ống đo thiết bị sinh ra điện áp tỷ lệ với vận tốc dòng chảy
• Từ đó tính ra lưu lượng tức thời và lưu lượng tổng.

• Chữ “R” trong tên FMA-R thể hiện kiểu lắp đặt Remote – tức là phần cảm biến (sensor) gắn trên đường ống được tách rời khỏi bộ hiển thị (converter/display).
• Hai bộ phận này kết nối với nhau bằng cáp tín hiệu, cho phép đặt màn hình hiển thị ở vị trí thuận tiện quan sát, thay vì phải đứng ngay tại đường ống để đọc số.

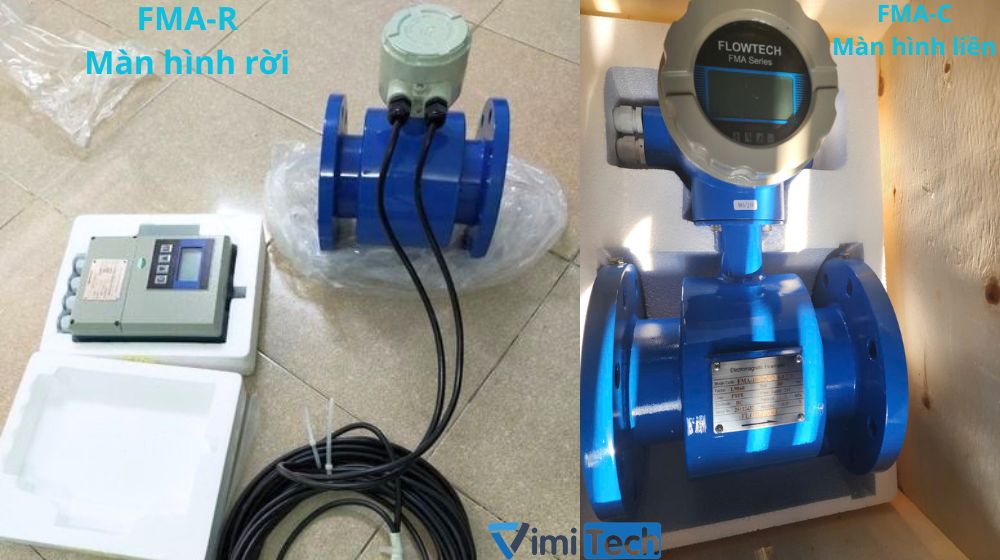

2. Sự khác biệt giữa màn hình rời (FMA-R) và màn hình liền (FMA-C)

Đây là phần quan trọng nhất giúp người dùng lựa chọn đúng dòng đồng hồ nước điện tử, vì hai kiểu lắp đặt phục vụ hai nhu cầu công trình khác nhau:

• Vị trí bộ hiển thị:
  • Ở Flowtech FMA-C, màn hình gắn liền trực tiếp trên thân cảm biến
  • Với Flowtech FMA-R, màn hình tách rời hoàn toàn, kết nối qua dây cáp.
• Khoảng cách kéo dây:
• Flowtech FMA-R đi kèm cáp tiêu chuẩn dài 10m, và có thể đặt sensor với màn hình cách xa nhau tối đa 50m nếu công trình yêu cầu.
• Khả năng đọc số:
  • Với FMA-C, người vận hành phải tiếp cận đúng vị trí đường ống để xem số
  • Với FMA-R, màn hình có thể đặt ở tủ điều khiển, phòng vận hành, hoặc vị trí dễ quan sát, rất tiện khi đường ống đi ngầm, đi trên cao hoặc trong khu vực khó tiếp cận.
• Tín hiệu ngõ ra:
  • FMA-R có thêm tín hiệu Relay bên cạnh 4-20mA, xung và RS-485 nên phù hợp hơn cho các hệ thống cần đóng ngắt thiết bị phụ trợ (bơm, van điện) theo ngưỡng lưu lượng.
• Nguồn cấp:
  • Đồng hồ FMA-R chỉ dùng nguồn 220VAC
  • Trong khi FMA-C linh hoạt hơn với cả 24VDC lẫn 220VAC.

Nói một cách dễ hiểu cho người mới vào nghề: nếu đường ống nằm ở vị trí dễ tiếp cận, có thể đứng cạnh đọc số bất cứ lúc nào, thì chọn FMA-C sẽ tiết kiệm chi phí và đơn giản hơn khi lắp đặt. Ngược lại, nếu đường ống nằm ở hố ga, hầm kỹ thuật, trên cao, hoặc khu vực ẩm ướt khó quan sát trực tiếp, thì FMA-R là lựa chọn hợp lý vì cho phép tách rời màn hình ra vị trí an toàn, thuận tiện hơn cho người vận hành theo dõi hằng ngày.

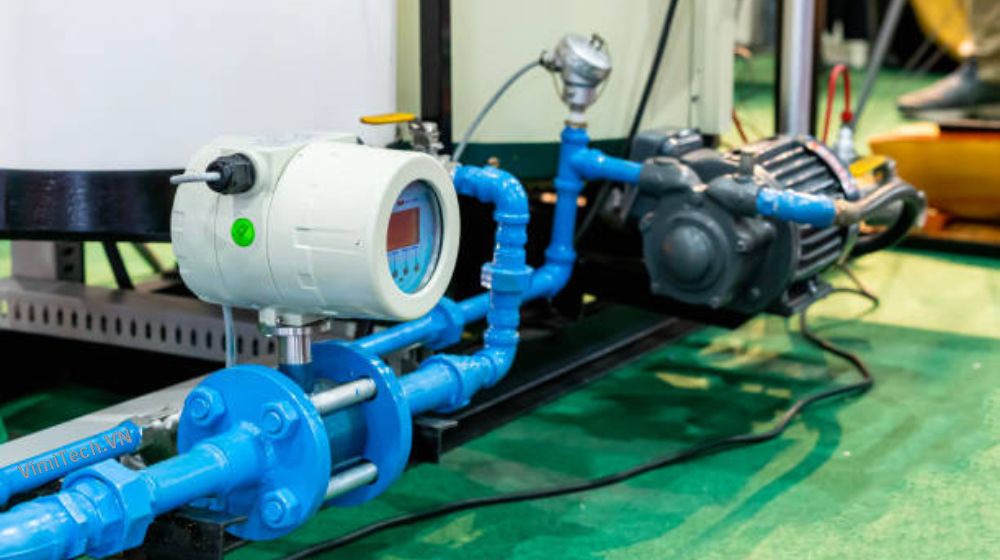

3. Ứng dụng của đồng hồ nước điện tử Flowtech màn hình rời

Cũng giống như FMA-C, Flowtech FMA-R được thiết kế chuyên cho các công trình cấp thoát nước:

• Đo lưu lượng nước sạch tại các trạm cấp nước, tòa nhà, khu công nghiệp.
• Đo lưu lượng nước thải trong hệ thống xử lý nước thải sinh hoạt hoặc công nghiệp.
• Phù hợp với môi chất là chất lỏng dẫn điện, có độ dẫn điện tối thiểu ≥ 5 μS/cm.

Điểm cộng của FMA-R là phù hợp với những vị trí lắp đặt sensor khó tiếp cận, ví dụ đường ống đi ngầm dưới hố ga, trong hầm bơm, hoặc lắp trên các giàn ống cao – trong khi màn hình hiển thị vẫn có thể đặt ở vị trí thuận tiện cho người vận hành theo dõi mỗi ngày.

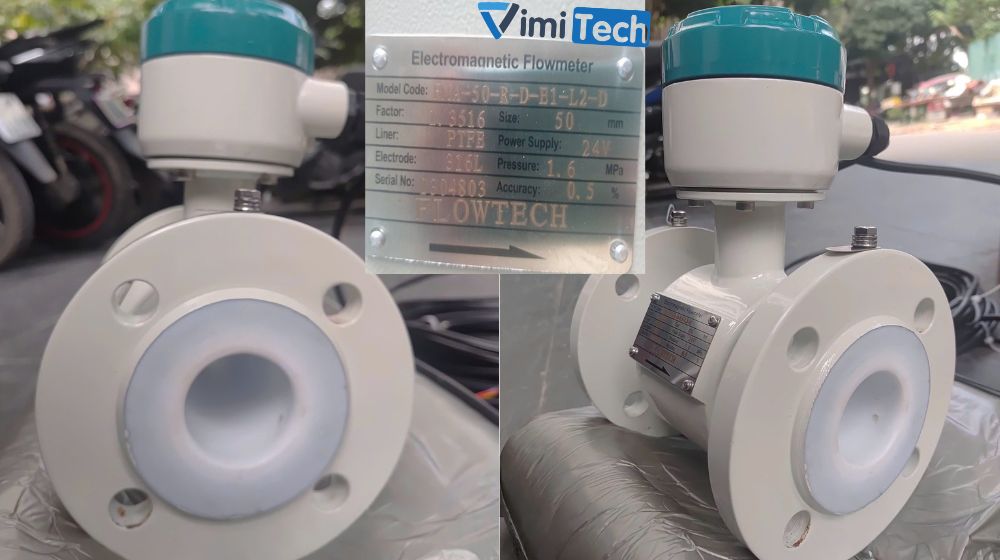

4. Thông số kỹ thuật nổi bật của Flowtech FMA-R

Anh chị kỹ sư và nhà thầu cần nắm các thông số sau khi đưa vào hồ sơ thiết kế hoặc bảng chào giá:

• Dải kích thước: DN15 đến DN1000 (theo bảng size Remote hiện có).
• Dải vận tốc đo: 0,3 ~ 10 m/s.
• Áp suất làm việc: 16 bar.
• Nhiệt độ làm việc: lên đến 120°C.
• Độ chính xác: ± 0,5% giá trị đo.
• Kiểu kết nối: mặt bích tiêu chuẩn DIN, PN16 (hoặc PN10 tùy size).
• Khoảng cách cáp giữa sensor và màn hình: tiêu chuẩn 10m, có thể yêu cầu kéo dài tối đa 50m.

Với các thông số này, FMA-R hoàn toàn tương đương FMA-C về độ chính xác và điều kiện vận hành, chỉ khác ở cách bố trí phần hiển thị.

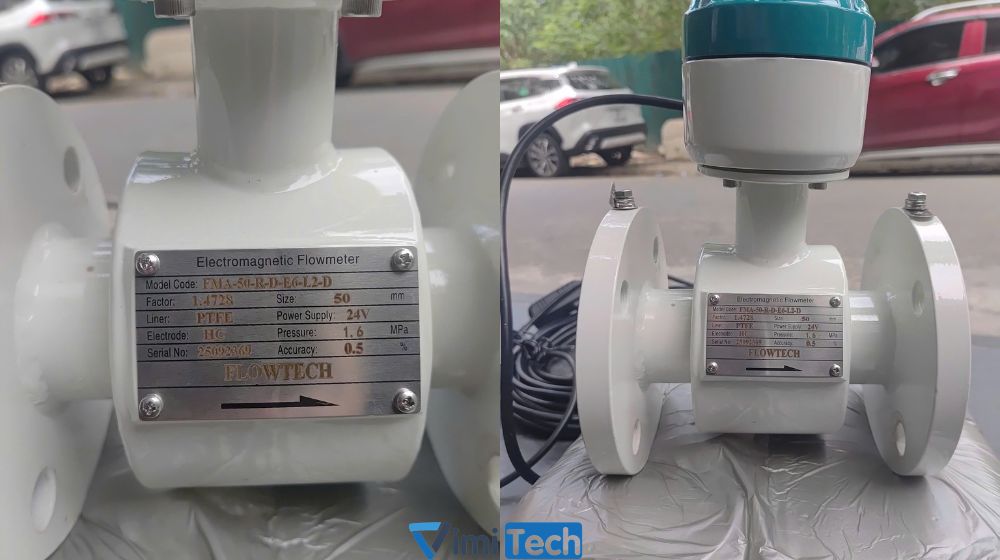

5. Vật liệu chế tạo đồng hồ FMA-R

Về mặt vật liệu, Flowtech FMA-R sử dụng cùng tiêu chuẩn với dòng FMA-C:

• Vật liệu điện cực: chất liệu HC (Hastelloy C) – chống ăn mòn tốt.
• Lớp lót bên trong (lining): PTFE – chịu hóa chất và ma sát tốt, tăng tuổi thọ thiết bị.
• Thân trong (tube): thép không gỉ SUS 304.
• Vỏ và mặt bích: thép Carbon (Carbon Steel).

Lưu ý quan trọng dành cho anh chị thiết kế: từ size DN600 trở lên, lớp lót bên trong sẽ chuyển sang chất liệu cao su (rubber) thay vì PTFE. Đây là điểm cần kiểm tra kỹ khi chọn thiết bị cho đường ống lớn để đảm bảo tương thích hóa chất với môi chất thực tế.

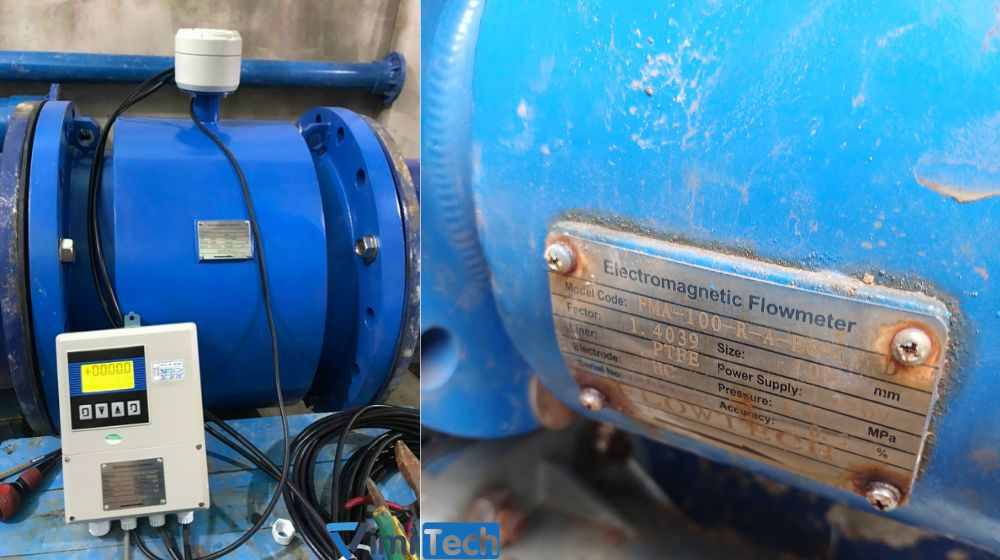

6. Tín hiệu ngõ ra và nguồn cấp điện

Flowtech FMA-R hỗ trợ tín hiệu ngõ ra đa dạng, phù hợp để tích hợp vào hệ thống điều khiển hoặc giám sát từ xa:

• Tín hiệu ngõ ra: 4~20mA, xung (pulse), RS-485, và Relay.
• Nguồn cấp: 220VAC.

So với FMA-C, phần Relay là điểm khác biệt đáng chú ý, giúp FMA-R phù hợp hơn với các hệ thống cần tự động đóng/ngắt thiết bị (bơm, van) khi lưu lượng vượt ngưỡng cài đặt, thường gặp trong các trạm bơm hoặc hệ thống xử lý nước thải có yêu cầu điều khiển tự động.

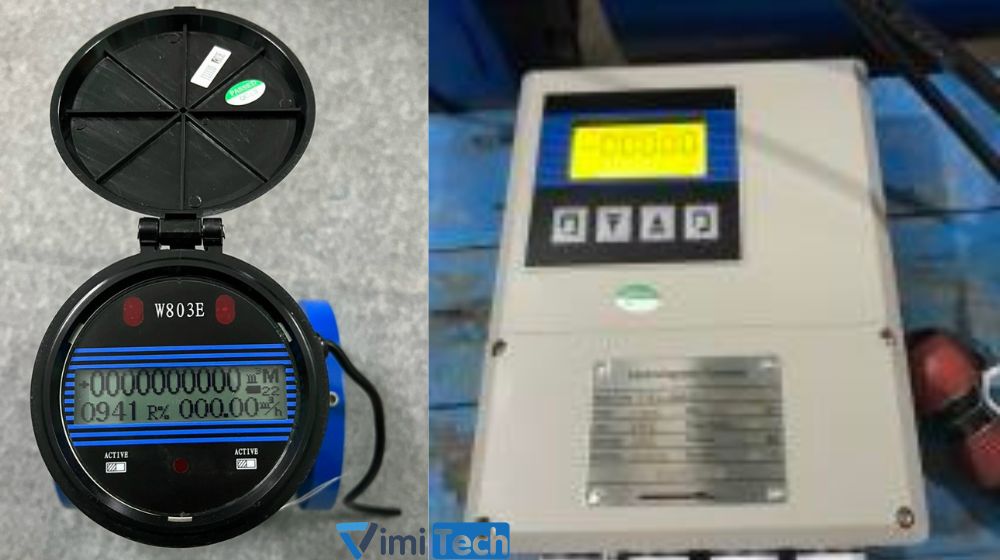

7. Màn hình hiển thị xem số từ xa, thuận tiện vận hành

Màn hình LCD của FMA-R có đèn nền, hiển thị đầy đủ:

• Lưu lượng tức thời (instantaneous flow rate).
• Lưu lượng tổng (total flow).
• Cảnh báo lỗi (alarm).

Vì màn hình được tách rời khỏi cảm biến, người vận hành có thể đặt bộ hiển thị ở tủ điều khiển, phòng kỹ thuật hoặc vị trí có ánh sáng tốt, dễ quan sát mà không cần tiếp cận trực tiếp khu vực lắp đặt đường ống – vốn có thể ẩm ướt, chật hẹp hoặc khó ra vào thường xuyên.

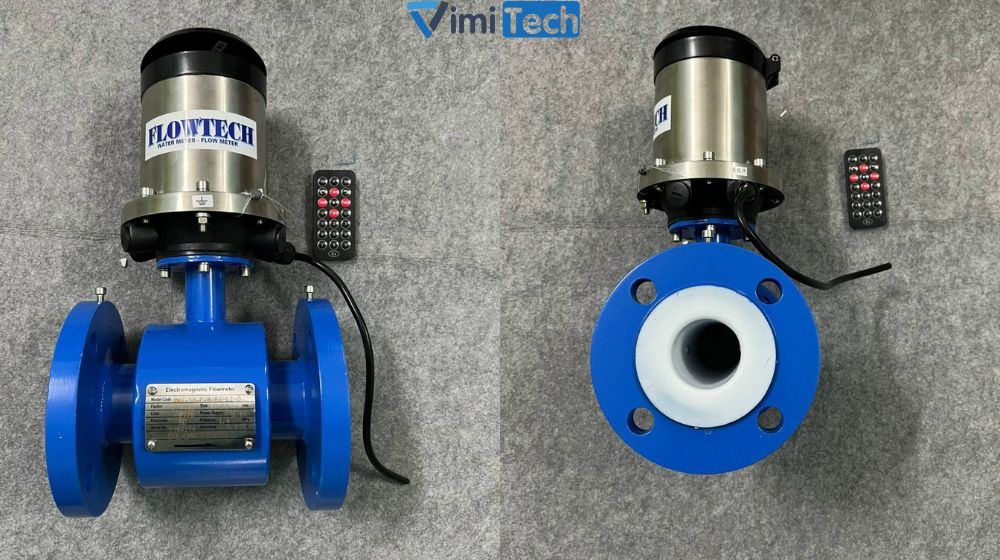

8. Phiên bản dùng pin (battery) cho khu vực không có điện lưới

Tương tự dòng FMA-C, Flowtech cũng cung cấp phiên bản dùng pin cho FMA-R:

• Chi phí chênh lệch: cộng thêm 2.500.000đ so với bản tiêu chuẩn.
• Lưu ý: bản pin không có tín hiệu ngõ ra, chỉ hiển thị tại chỗ.
• Thời lượng pin: 4-5 năm sử dụng liên tục.

Đây là lựa chọn phù hợp cho các vị trí đo lưu lượng xa nguồn điện lưới, ví dụ đường ống tưới tiêu, trạm bơm dã chiến, nơi chưa kéo được điện ổn định.

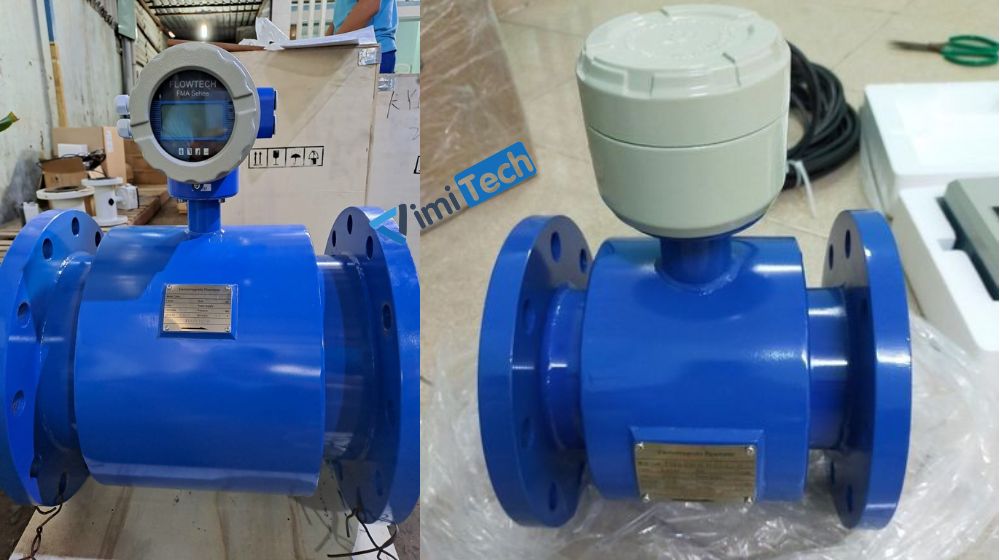

9. Bảng size và ký hiệu sản phẩm Flowtech FMA-R

Dưới đây là bảng ký hiệu sản phẩm theo từng size (kiểu Remote) để thuận tiện tra cứu khi lên hồ sơ thầu hoặc đặt hàng:

• Đồng hồ Flowtech FMA-R dùng cho DN15: FMA-15-R
• Đồng hồ Flowtech FMA-R dùng cho DN20: FMA-20-R
• Đồng hồ Flowtech FMA-R dùng cho DN25: FMA-25-R
• Đồng hồ Flowtech FMA-R dùng cho DN32: FMA-32-R
• Đồng hồ Flowtech FMA-R dùng cho DN40: FMA-40-R
• Đồng hồ Flowtech FMA-R dùng cho DN50: FMA-50-R
• Đồng hồ Flowtech FMA-R dùng cho DN65: FMA-65-R
• Đồng hồ Flowtech FMA-R dùng cho DN80: FMA-80-R
• Đồng hồ Flowtech FMA-R dùng cho DN100: FMA-100-R
• Đồng hồ Flowtech FMA-R dùng cho DN125: FMA-125-R
• Đồng hồ Flowtech FMA-R dùng cho DN150: FMA-150-R
• Đồng hồ Flowtech FMA-R dùng cho DN200: FMA-200-R
• Đồng hồ Flowtech FMA-R dùng cho DN250: FMA-250-R
• Đồng hồ Flowtech FMA-R dùng cho DN300: FMA-300-R
• Đồng hồ Flowtech FMA-R dùng cho DN350: FMA-350-R
• Đồng hồ Flowtech FMA-R dùng cho DN400: FMA-400-R
• Đồng hồ Flowtech FMA-R dùng cho DN450: FMA-450-R
• Đồng hồ Flowtech FMA-R dùng cho DN500: FMA-500-R
• Đồng hồ FMA-R kích cỡ DN600: FMA-600-R (lớp lót chuyển sang cao su)
• Đồng hồ FMA-R kích cỡ DN700: FMA-700-R
• Đồng hồ FMA-R kích cỡ DN800: FMA-800-R
• Đồng hồ FMA-R kích cỡ DN900: FMA-900-R
• Đồng hồ FMA-R kích cỡ DN1000: FMA-1000-R

Ký hiệu này giúp kỹ sư thiết kế và nhà thầu dễ dàng đưa đúng mã sản phẩm vào bản vẽ, dự toán và hồ sơ mời thầu, tránh nhầm lẫn giữa các size cũng như giữa hai dòng Remote và Compact.

10. Vì sao nên chọn Flowtech FMA-R cho công trình của bạn

Tổng kết lại, Flowtech FMA-R phù hợp với những công trình:

• Có vị trí lắp đặt sensor khó tiếp cận (hố ga, hầm kỹ thuật, trên cao) nhưng vẫn cần theo dõi số liệu thường xuyên tại vị trí thuận tiện.
• Cần tín hiệu Relay để tích hợp điều khiển tự động bơm, van theo ngưỡng lưu lượng.
• Đo lưu lượng nước sạch hoặc nước thải chính xác, sai số chỉ ± 0,5%.
• Vật liệu bền, chịu được môi trường nước có tính ăn mòn nhẹ nhờ điện cực HC và lớp lót PTFE.
• Có phương án dùng pin cho khu vực chưa có điện lưới ổn định.

Với những thông tin kỹ thuật chi tiết ở trên, hy vọng anh chị kỹ sư, người thi công, nhà thiết kế và chủ đầu tư sẽ có đủ cơ sở để phân biệt rõ giữa Flowtech FMA-R và FMA-C, từ đó lựa chọn đúng dòng sản phẩm phù hợp với điều kiện thực tế tại công trình.
