Đồng hồ nước điện tử Flowtech FMA – 6 ưu điểm kỹ thuật

Nếu bạn đang tìm một thiết bị đo lưu lượng vừa chính xác, vừa bền bỉ cho hệ thống cấp nước hay xử lý chất lỏng công nghiệp, dòng đồng hồ nước điện tử Flowtech model FMA là cái tên đáng cân nhắc. Bài viết dưới đây tổng hợp đầy đủ thông số, cấu tạo và ứng dụng thực tế của dòng sản phẩm này từ catalogue chính hãng.

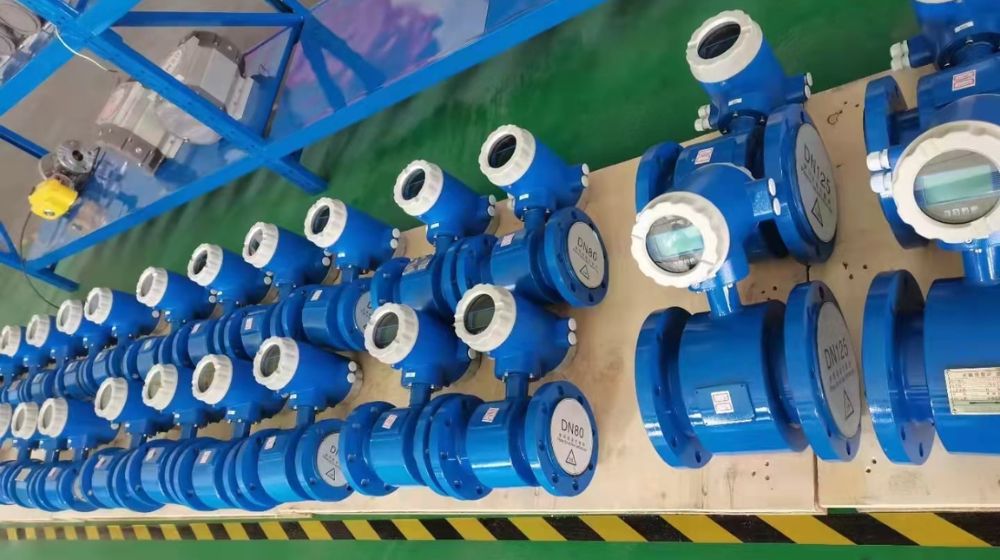

1. Tổng quan đồng hồ nước điện tử Flowtech FMA

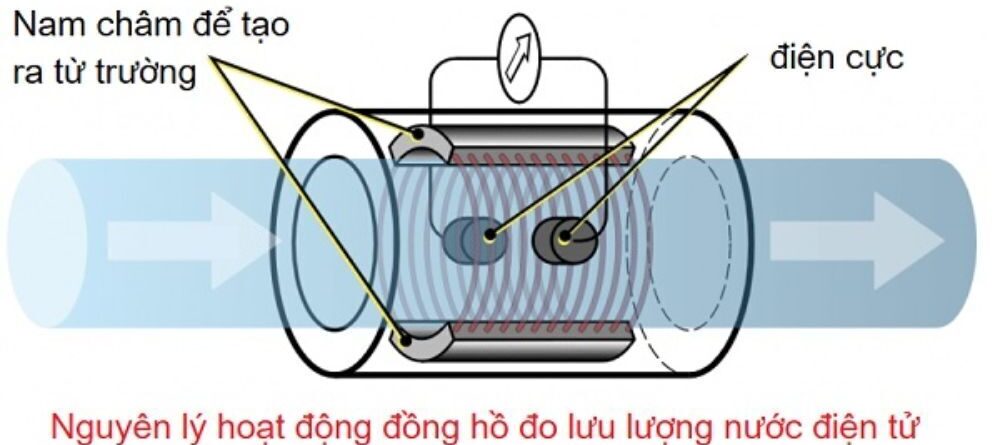

Đồng hồ nước điện tử Flowtech FMA hoạt động theo nguyên lý cảm ứng điện từ (định luật Faraday), dùng để đo lưu lượng thể tích của các loại chất lỏng dẫn điện. Đây là lý do dòng sản phẩm này được xếp vào nhóm đồng hồ đo nước điện tử Flowtech có độ tin cậy cao, phù hợp với nhiều ngành công nghiệp.

• Nguyên lý đo: Cảm ứng điện từ, đo lưu lượng chất lỏng dẫn điện
• Ứng dụng phổ biến trong: Công nghiệp hóa chất, xử lý môi trường, luyện kim, dược phẩm, sản xuất giấy, cấp thoát nước
• Đo được nhiều loại chất lỏng: Nước sạch, nước thải, axit, kiềm, bùn loãng, bia, sữa, chất lỏng thực phẩm, dung dịch muối

2. Thông số kỹ thuật nổi bật

Đây là phần quan trọng nhất mà kỹ sư và nhà thầu cần nắm khi lựa chọn thiết bị, vì nó quyết định đồng hồ có phù hợp với hệ thống hiện có hay không.

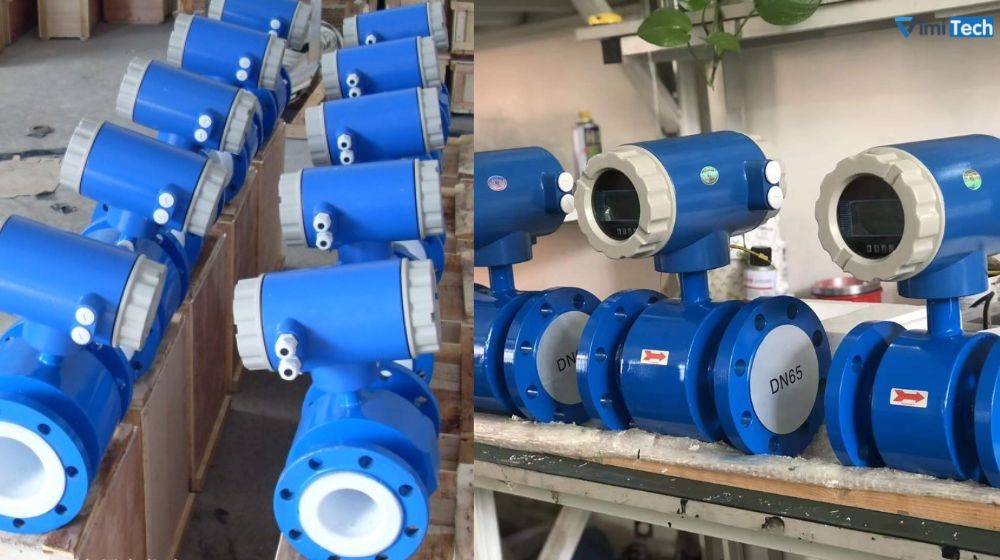

• Dải cỡ ống: DN15 ~ DN2200 mm
• Độ chính xác: ±0,5%
• Độ lặp lại: ±0,1%
• Áp suất danh định: 0,25 / 0,6 / 1,0 / 1,6 / 2,5 MPa (hoặc theo yêu cầu riêng)
• Dải vận tốc đo: 0,3 ~ 10 m/s (có thể mở rộng 0,1 ~ 15 m/s theo yêu cầu)
• Độ dẫn điện tối thiểu của chất lỏng: ≥ 5 μS/cm
• Nhiệt độ môi trường hoạt động: -25°C đến +60°C, độ ẩm 5 ~ 90%

3. Nguồn điện và tín hiệu kết nối

Đồng hồ nước điện tử Flowtech FMA hỗ trợ nhiều lựa chọn nguồn điện và chuẩn tín hiệu, giúp dễ dàng tích hợp vào hệ thống giám sát tự động hiện có của công trình.

• Nguồn cấp: 220VAC, 24VDC, hoặc dùng pin (Battery)

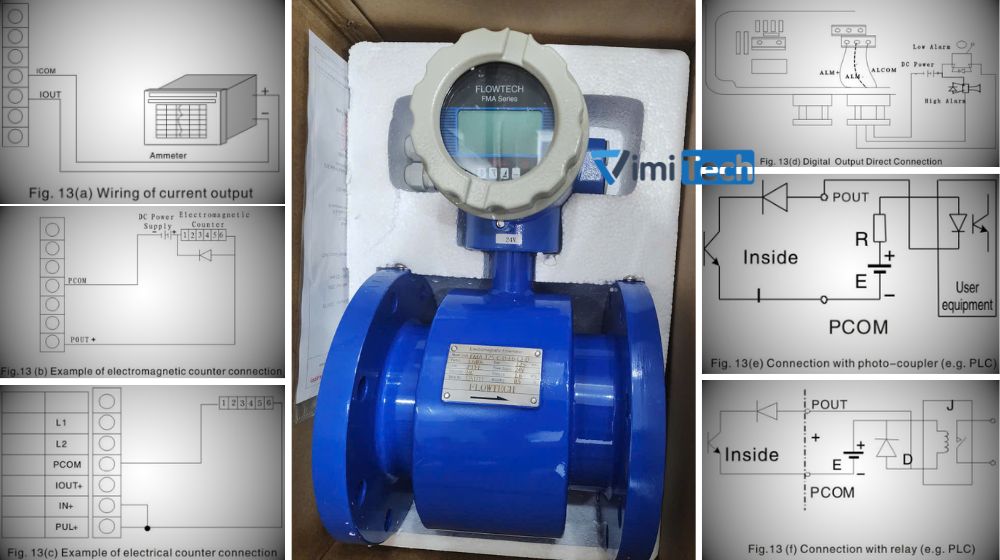

• Tín hiệu đầu ra: dòng 4 ~ 20mA, xung (pulse), RS 485, HART, Profibus-DP
• Màn hình hiển thị có đèn nền, thể hiện: lưu lượng tức thời, tổng lưu lượng, vận tốc dòng chảy, phần trăm lưu lượng
• Chiều đo lưu lượng: đo được cả hai chiều thuận và ngược (Forward/Reverse)

4. Cấu tạo và các kiểu lắp đặt

Dòng FMA được thiết kế linh hoạt với nhiều kiểu chuyển đổi tín hiệu và vật liệu tiếp xúc chất lỏng, phù hợp với môi trường lắp đặt khác nhau, từ nhà máy đến ngoài trời.

• Kiểu chuyển đổi (Convert type): liền khối (Compact) hoặc tách rời (Remote)
• Cấp bảo vệ: IP65 với kiểu Compact, IP68 với kiểu Remote
• Khả năng chống cháy nổ: đạt chuẩn Ex deibmb IIC T3~6
• Vật liệu lớp lót (Liner): cao su Chloroprene, PTFE, FEP, PFA
• Vật liệu điện cực: thép không gỉ 316L, Platin (Pt), Tantalum (Ta), Titanium (Ti), Hastelloy B (HB), Hastelloy C (HC), Tungsten Carbide (WC)
• Số lượng điện cực: 4 – 6 điện cực, kiểu cố định tiêu chuẩn hoặc kiểu lưỡi (blade type)
• Vật liệu mặt bích & vỏ: thép carbon (tùy chọn thêm SUS304, SUS316)
• Ống lõi trong: thép không gỉ SUS304
• Kiểu kết nối: mặt bích theo chuẩn DIN, JIS, hoặc ANSI

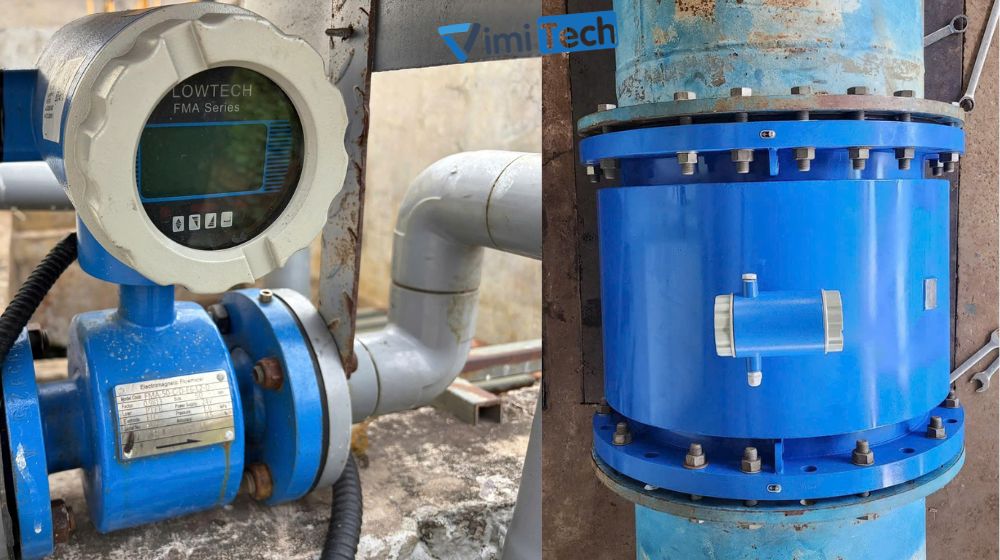

5. Chức năng cảnh báo và giám sát

Ngoài chức năng đo lưu lượng, đồng hồ nước điện tử Flowtech FMA còn tích hợp các cảnh báo giúp người vận hành phát hiện sớm sự cố trong quá trình sử dụng.

• Cảnh báo đường ống rỗng (Empty)
• Cảnh báo lỗi kích từ (Excitation)
• Cảnh báo vượt ngưỡng trên/dưới (Upper/Lower limit)
• Kết nối giám sát từ xa qua RS-485, HART hoặc Profibus-DP

6. Chủng loại đồng hồ Flowtech điện tử

Mặc dùng đồng hồ Flowtech FMA có thể được chia nhỏ làm nhiều dòng theo nhiều cách phân chia khác nhau. Song, thị trường thường quen gọi với 2 dòng chính là dạng màn hình liền và màn hình rời

6.1 Đồng hồ đo nước điện tử Flowtech Compact

Đồng hồ đo lưu lượng điện từ màn hình Compact là dạng màn hình liền với thân đồng hồ. Với thiết kế này đồng hồ được kết nối với hệ thống gọn gàng hơn, tránh các dây điện liên kết phức tạp. Tuy nhiên với điều kiện làm việc ngoài trời không tránh khỏi việc mặt LCD của đồng hồ bị hư hại

6.2 Đồng hồ nước điện tử Flowtech Remote

Đồng hồ đo lưu lượng điện từ Flowtech màn hình Remote là loại đồng hồ có màn hình rời với thân đồng hồ. Với thiết kế này có thể lắp đặt đồng hồ trong những môi trường nước, ngoài trời,.. mà không ảnh hưởng đến cách linh kiện điện tử trong mặt đồng hồ. Bên cạnh đó phần dây dẫn nối từ thân đồng hồ tới mặt đồng hồ có thể tùy chính độ dài ngắn để phù hợp nhất với hệ thống.

7. Đồng hồ nước FMA đo được nước gì

Nguồn nước mà đồng hồ FMA có thể đo được cũng là một trong những điều quan trọng mà người dùng cần lưu ý. Mặc dù nhà sản xuất khuyến cáo về loại nước theo các thông số kỹ thuật (đặc biệt là tính dẫn điện), song dưới đây là 2 loại nước mà Flowtech FMA thường được dùng nhiều nhất

7.1 Đồng hồ nước FMA dùng cho nước thải

Là môi trường thường xuyên chứa các tạp chất như rác thải, cặn bẩn. Đặc thù môi trường nước thải khiến thiết kế của những model hoạt động trong môi trường này cũng phải đặc thù. Vật liệu cấu tạo thường có khả năng thích nghi được với môi trường này, ngoài ra với thiết kế thân rỗng giúp lưu lượng có thể lưu thông một cách dễ dàng mà không bị tắc nghẽn gây ảnh hướng đến hiệu quả hoạt động của đồng hồ.

7.2 Đồng hồ nước FMA dùng cho nước sạch

Là môi trường có nhiệt độ cao. Những model sử dụng trong môi trường này thường được chế tác từ các vật liệu có khả năng chịu nhiệt như inox (thép khỏng gỉ).

8. Màn hình hiển thị của Flowtech FMA

Mặt hiển thị của đồng hồ nước điện tử Flowtech được thiết kế dạng LCD hiển thị đa dạng thông số, các thông số của đồng hồ được hiển thị rõ ràng, giúp dễ dàng đọc chỉ số.

Màn hình Flowtech FMA thiết kế dạng compact, liền với thân đồng hồ. Các đơn vị đo được hiển thị phổ biến như: M3/h, m3/s, lít/h…

9. Ưu điểm nổi trội của Flowtech FMA

Đồng hồ nước điện tử Flowtech sở hữu một số ưu điểm sau đây:

• Đồng hồ không có bộ phận cánh quạt chắn ngang dòng chảy nên có thể sử dụng được ở trong những hệ thống chứa tạp chất mà không sợ tắc nghẽn.
• Đồng hồ có khả năng đo được khi dòng chảy chảy cả 2 chiều của dòng chảy
• Đồng hồ được làm từ những vật liệu có độ bền cao và được kết nối với hệ thống bằng kết nối mặt bích, đây là kết nối có độ ổn định cao.
• Đồng hồ có độ chính xác kết quả đo cao với cấp hoạt động B.
• Đồng hồ có khả năng truyền tín hiệu kết quả đo về các thiết bị thông minh như máy tính, điện thoại. Giúp tiết kiệm nhân công theo dõi kết quả đo.

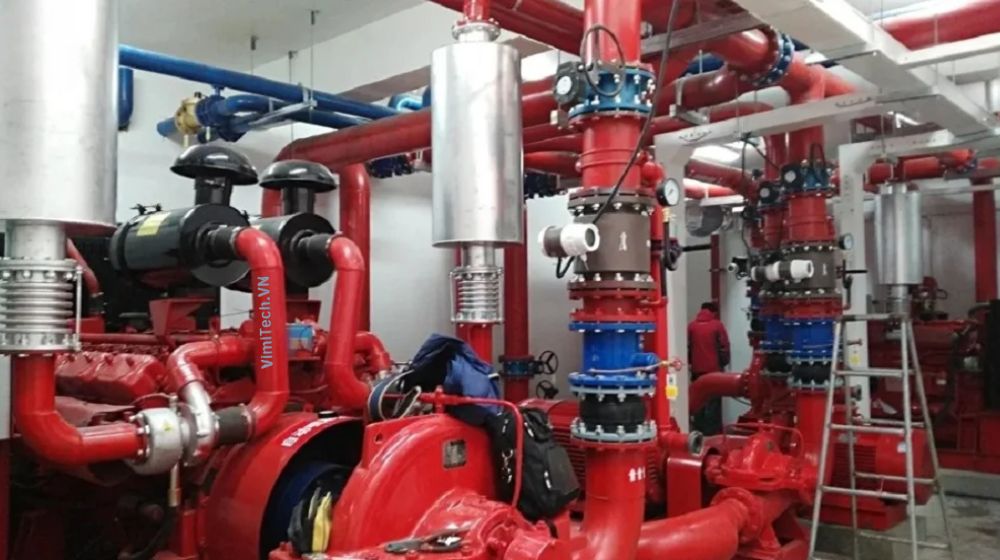

10. Ứng dụng của đồng hồ nước FMA

Đồng hồ đo lưu lượng nước điện tử Flowtech có tính đa ứng dụng. Trên thực tế, loại đồng hồ này có thể ứng dụng cho hầu hết các hệ thống, có thể kể đến như:

• Trong các hệ thông cấp thoát nước của đô thị, thành phố.
• Trên hệ thống nước thải, trong các nhà máy, xí nghiệp
• Trong các ngành công nghiệp sản xuất thực phẩm và đóng gói,…
• Trong các ngành công nghiệp hóa chất.
• Ngành công nghiệp sản xuất giấy.
• Ứng dụng trong ngành khai thác, luyện kim.

11. Vì sao nên chọn đồng hồ Flowtech FMA

Với những thông số và tính năng nêu trên, đây là dòng sản phẩm phù hợp cho cả công trình dân dụng lẫn công nghiệp có yêu cầu khắt khe về độ chính xác và độ bền.

• Dải cỡ ống rộng nhất trong nhóm đồng hồ điện từ, từ DN15 đến DN2200mm, đáp ứng từ hệ thống nhỏ đến đường ống công nghiệp lớn
• Độ chính xác cao ±0,5%, phù hợp cho cả mục đích tính phí sử dụng nước và giám sát kỹ thuật
• Đa dạng vật liệu điện cực và lớp lót, cho phép đo được cả chất lỏng ăn mòn như axit, kiềm
• Nhiều lựa chọn tín hiệu đầu ra, dễ tích hợp vào hệ thống SCADA hoặc BMS sẵn có
• Có bản dùng pin (Battery), phù hợp vị trí lắp đặt không có sẵn nguồn điện lưới
• Đạt chuẩn chống cháy nổ, phù hợp lắp đặt trong môi trường hóa chất, dầu khí có yêu cầu an toàn cao

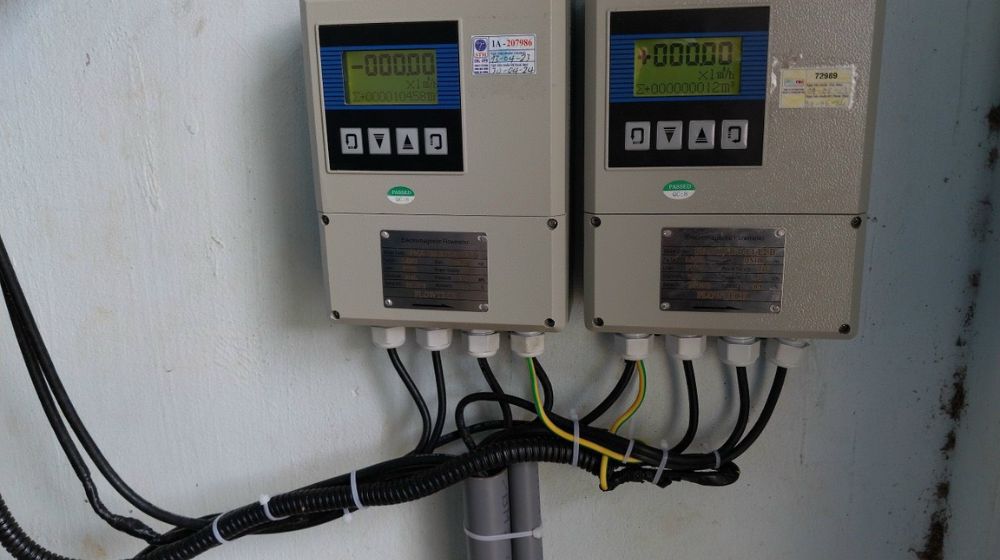

12. Hiệu chuẩn đồng hồ nước điện tử FMA

Kiểm định hoặc hiệu chuẩn là quy định bắt buộc của Bộ KH&CN, việc kiểm định sẽ được thực hiện tại các cơ sở được nhà nước cấp phép.

Hiện nay do nhu cầu khách hàng cần kiểm định đồng hồ tăng cao, Vimitech đã liên hệ và trở thành đối tác của các đơn vị kiểm định đồng hồ nước điện từ uy tín. Đảm bảo đồng hồ được kiểm định nhanh, kết quả kiểm định chính xác.

13. Bảo hành đồng hồ nước FMA

Đồng hồ nước điện tử Flowtech được Vimitech phân phối tới tay quý khách với chính sách bảo hành từ 12 đến 18 tháng. Bên cạnh đó tất cả các sản phẩm nếu phát sinh lỗi sẽ được Vimitech thu hồi và đổi mới trong thời gian ngắn nhất. Đảm bảo quyền lợi của khách hàng ngay cả sau khi mua hàng. Ngoài ra chúng tôi còn có các chính sách mua càng nhiều chiết khấu càng cao, giúp tối ưu giá thành sản phẩm cho quý khách.

14. Chứng từ đồng hồ nước FMA gồm những gì

Để đồng hồ nước điện tử FLowtech được chủ đầu tư phê duyệt trong công trình và hợp pháp với quy định Việt Nam sẽ cần các loại giấy tờ sau

• Chứng từ nhập khẩu CO-CQ, Packing list,
• Hóa đơn VAT
• Chứng nhận hiệu chuẩn

15. Tại sao nên mua đồng hồ nước FMA tại VimiTech

Yếu tố nhân sự được Vimitech tập trung đẩy mạnh nhằm nâng cao trải nghiệm của khách hàng.

Với đội ngũ kỹ sư được tuyển chọn cẩn thận cùng với tổ chức tập huấn, cập nhật kiến thức thường xuyên. Đảm bảo việc tư vấn lắp đặt cho quý khách chính xác nhất.

Nếu quý khách có thắc mắc gì về đồng hồ nước FLowtech hãy gọi ngay cho chúng tôi để nhận được sự tư vấn hỗ trợ tốt nhất.

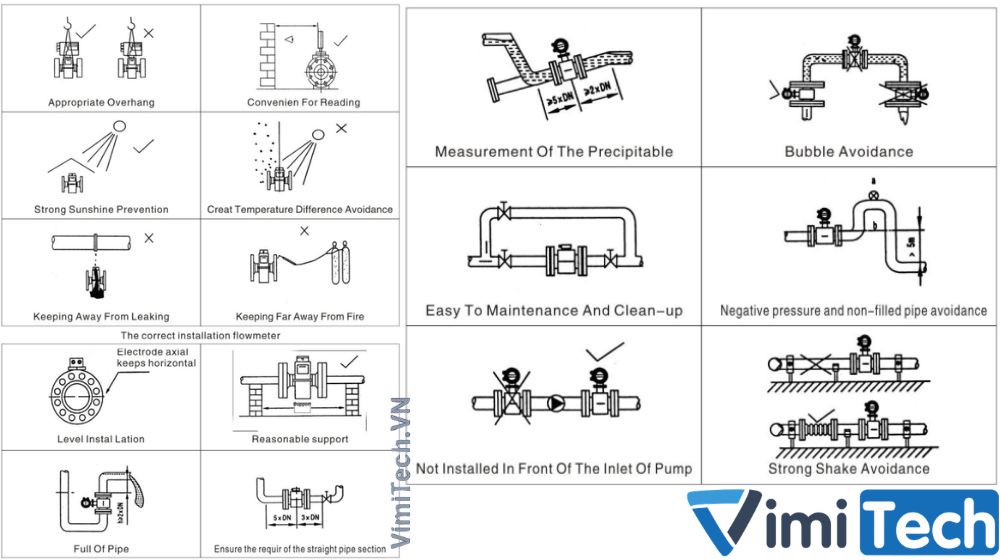

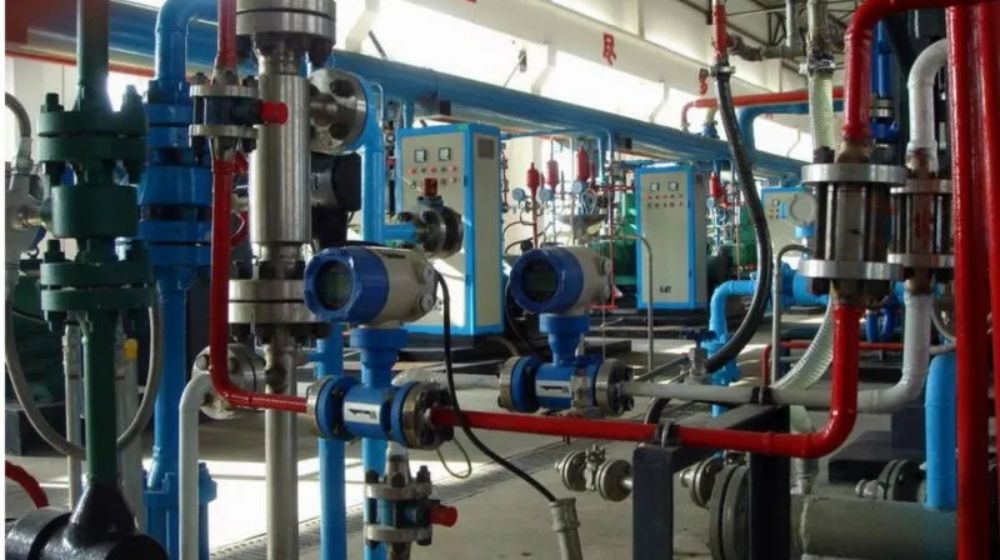

16. Hướng dẫn lắp đặt Flowtech FMA

Để đảm bảo việc lắp đặt chuẩn xác, không làm ảnh hưởng tới chất lượng của đồng hồ trong quá trình vận chuyển ra công trường cũng như khi lắp đặt thì cần lưu ý

16.1 Quy trình nâng hạ và vị trí lắp đặt chung

• Nâng cẩu: Móc dây đai vào tai móc trên thân/mặt bích; tuyệt đối không móc vào cổ hoặc bộ chuyển đổi (converter).
• Vị trí quan sát: Chọn vị trí và góc độ thuận tiện để dễ đọc màn hình hiển thị.
• Ánh nắng: Lắp nơi râm mát hoặc trang bị mái che để bảo vệ màn hình và bộ chuyển đổi.
• Nhiệt độ: Tránh khu vực biến động nhiệt độ đột ngột hoặc gần nguồn nhiệt cao.
• Rò rỉ nước: Không lắp ngay dưới các đường ống khác có nguy cơ nhỏ giọt/rò rỉ.
• Nguồn lửa: Đặt xa khu vực dễ cháy nổ, nguồn lửa và bình gas.

16.2 Các nguyên tắc lắp đặt cơ khí trên đường ống

• Hướng điện cực: Lắp ngang thì trục hai điện cực phải nằm ngang để tránh bọt khí (phía trên) và cặn lắng (phía dưới).
• Giá đỡ: Lắp bệ/giá đỡ chắc chắn ở hai đầu ống sát thiết bị để giảm tải trọng và ứng suất uốn.
• Điền đầy ống: Lưu chất phải luôn đầy 100% ống; ưu tiên lắp ở đoạn ống dốc hướng lên.
• Đoạn ống thẳng: Chiều dài tối thiểu phía trước ≥ 5×DN, phía sau ≥ 3×DN.
• Chất lỏng lắng cặn: Lắp trên ống đứng dòng chảy đi lên, hoặc đảm bảo đoạn thẳng trước ≥ 5×DN và sau ≥ 2×DN.

16.3 Vị trí tối ưu trong hệ thống đường ống

• Bọt khí: Tránh vị trí cao nhất của hệ thống; ưu tiên vị trí thấp hoặc đoạn ống đi lên.
• Áp suất âm: Tránh đoạn ống dốc xuống tự do không có van chặn phía sau để ngăn rỗng ống/áp suất âm.
• So với bơm: Lắp ở đầu đẩy (đầu ra) của bơm; không lắp ở đầu hút (đầu vào).
• Rung lắc: Tránh nơi rung lắc mạnh; nếu bắt buộc phải gia cố giá kẹp chặt hai bên thiết bị.
• Bảo trì: Lắp thêm đường ống bypass và các van cô lập để tháo lắp, vệ sinh không làm gián đoạn hệ thống.

17. Hướng dẫn nối đất Flowtech FMA

• Nguyên tắc chung: Nối đất đúng chuẩn là bắt buộc để tránh nhiễu điện từ trường bên ngoài làm ảnh hưởng thiết bị.

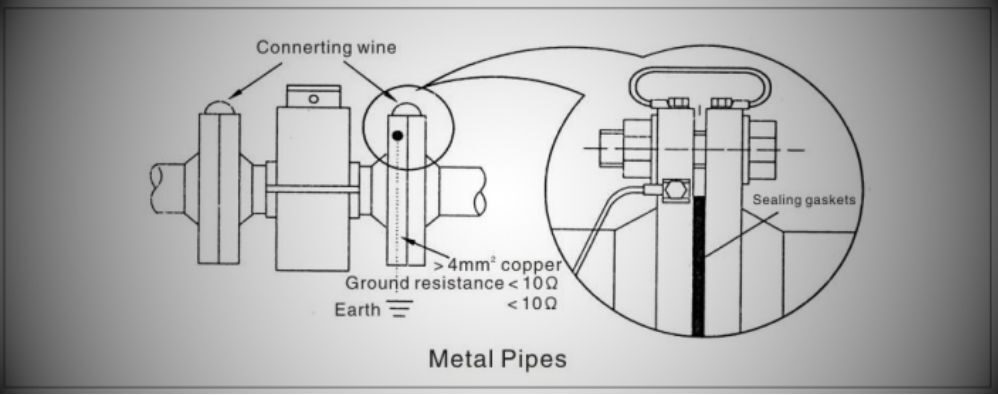

• Đường ống kim loại: Dùng dây cáp đồng ≥ 4mm² nối điểm tiếp địa của thiết bị với hai mặt bích đường ống; điện trở nối đất < 10Ω.

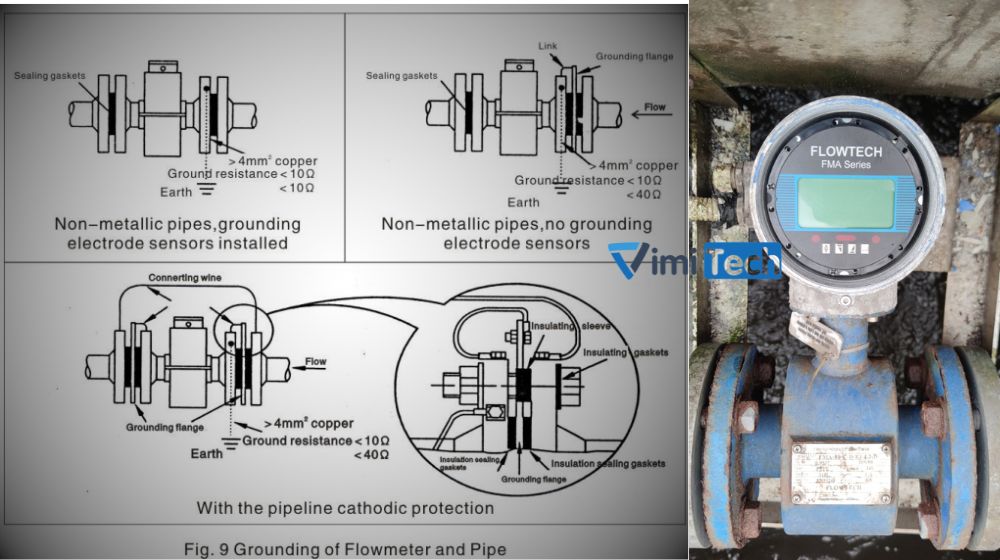

• Đường ống phi kim có điện cực nối đất
  • Dùng dây cáp đồng ≥ 4mm² nối từ điểm tiếp đất trên thân máy trực tiếp xuống đất; điện trở nối đất < 10Ω.
• Đường ống phi kim không có điện cực nối đất
  • Lắp thêm mặt bích nối đất ở 2 đầu, dùng dây đồng > 4mm² nối xuống đất
  • Điện trở mặt bích < 40Ω, điện trở chung < 10Ω.
• Đường ống có bảo vệ catốt:
  • Dùng ống bọc và gioăng cách điện tại bu-lông mặt bích
  • Nối dây đồng > 4mm² từ mặt bích nối đất xuống đất với điện trở < 10Ω, điện trở cách điện < 40Ω.

18. Hướng dẫn đấu nối đồng hồ Flowtech FMA

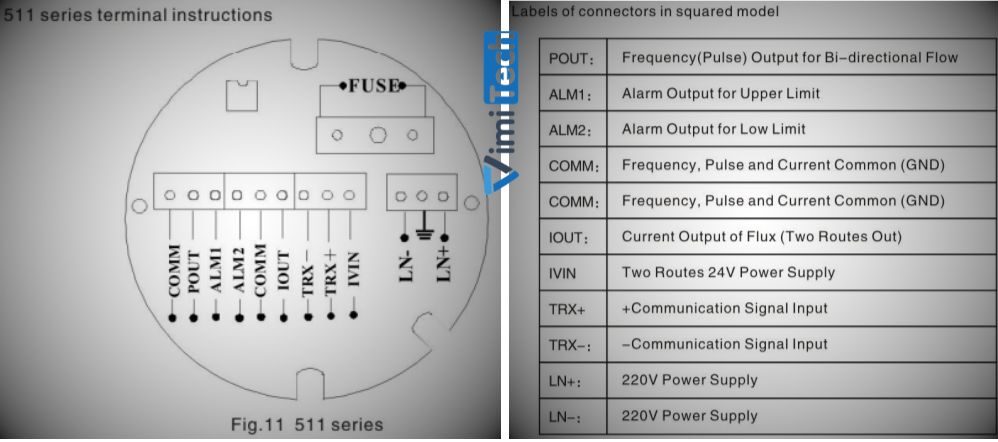

18.1 Đấu nối đồng hồ Flowtech FMA 511 series

Đấu nối đồng hồ nước điện tử Flowtech FMA seresi 511 như ảnh dưới đây

Trong đó:

• LN+, LN-: Chân cấp nguồn 220V AC.
• IOUT / ICCOM: Ngõ ra dòng điện analog và đất analog tương ứng.
• POUT / PCOM: Ngõ ra tần số/xung dòng chảy và đất xung.
• ALM1, ALM2, ALCOM: Ngõ ra cảnh báo giới hạn trên, giới hạn dưới và đất cảnh báo.
• TRX+, TRX-: Ngõ vào truyền thông tín hiệu.
• IVIN: Nguồn cấp 24V DC (gồm 2 đường).
• COMM: Chân đất chung cho tần số, xung và dòng điện (GND).

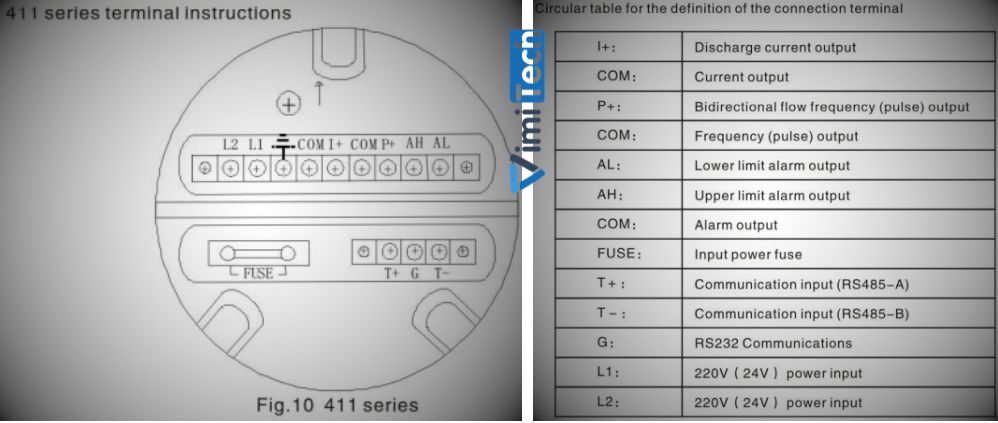

18.2 Đấu nối đồng hồ Flowtech FMA 411 series

Đấu nối đồng hồ nước điện tử Flowtech FMA seresi 411 như ảnh dưới đây

Trong đó:

• L1, L2: Chân cấp nguồn 220V AC (hoặc 24V DC tùy loại thiết bị).
• I+ / COM: Ngõ ra dòng điện (tín hiệu analog 4-20mA / 0-10mA).
• P+ / COM: Ngõ ra tần số/xung hai chiều (Bidirectional flow frequency/pulse output).
• AH, AL, COM: Chân đầu ra cảnh báo giới hạn trên (Upper limit), giới hạn dưới (Lower limit) và chân đất chung cho cảnh báo.
• T+, T-: Ngõ vào truyền thông RS485 (RS485-A và RS485-B).
• G: Ngõ vào truyền thông RS232.
• FUSE: Vị trí cầu chì bảo vệ nguồn.

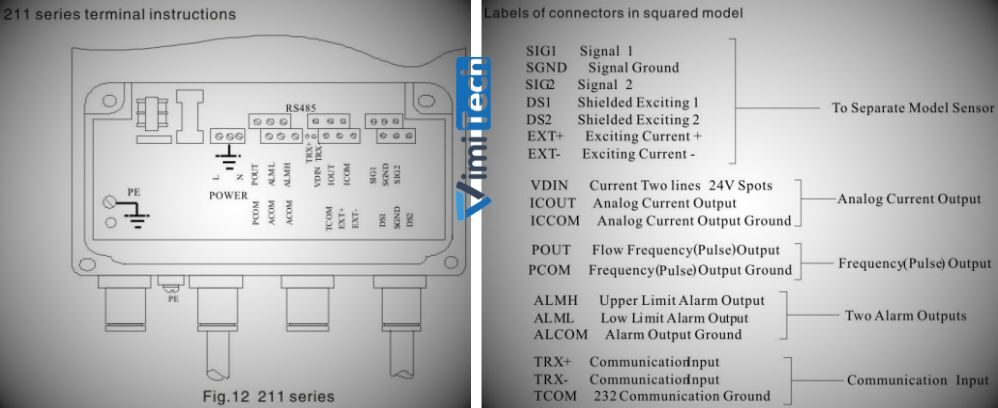

18.3 Đấu nối đồng hồ Flowtech FMA 211 series

Trong đó:

• SIG1 / SIG2: Tín hiệu 1 & 2 (Kết nối với dây lõi đồng trục trắng và đen của cáp STT3200).
• DS1 / DS2: Lớp bảo vệ chống nhiễu tín hiệu 1 & 2 (Nối tương ứng với lớp bọc chống nhiễu trong của cáp).
• SIG GND: Đất tín hiệu (Nối với vỏ bọc chống nhiễu ngoài cùng của cáp STT3200).
• EXT+ / EXT-: Cuộn dây kích từ (EXT+ nối dây đỏ, EXT- nối dây vàng).
