TOP BRAND đồng hồ nước điện tử toàn cầu và phổ biến tại Việt Nam

Đồng hồ nước điện từ là một dòng đồng hồ đo nước, thường được sử dụng trong các hệ thống yêu cầu độ chính xác cao. Đồng hồ đo lưu lượng nước điện tử thường dùng ở đâu? Có những chủng loại nào? Từ nguyên lý hoạt động – cấu tạo – vật liệu và kết nối, cho tới giá thành từng dòng

1. Đồng hồ nước điện từ là gì?

Đồng nước điện tử hay còn được gọi là đồng hồ đo nước điện tử, hoặc là đồng hồ đo lưu lượng nước điện tử. Và chúng tôi định nghĩa dựa trên đồng thời các yếu tố kỹ thuật dưới đây

• Là thiết bị có khả năng đo lưu lượng và tốc độ dòng chảy mà không làm cản trở dòng chảy, như các dòng đồng hồ cơ học truyền thống.
• Thiết bị đo này hoạt động dựa trên nguyên lý điện từ cho kết quả đo có độ chính xác cao.
• Phần mặt hiển thị của đồng hồ thường được thiết kế dạng LCD hoặc LED giúp việc đọc chỉ số dễ dàng.

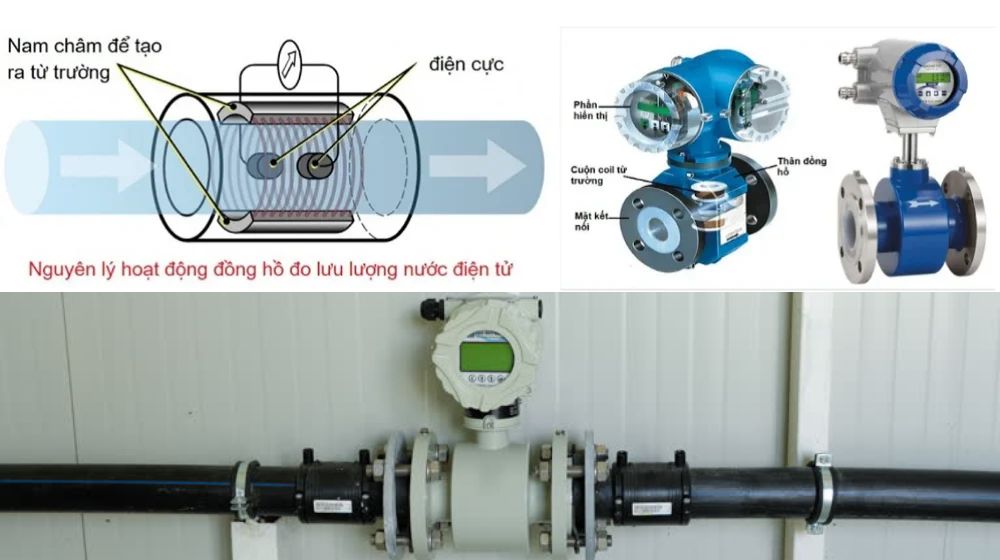

2. Cấu tạo đồng hồ nước điện tử

Cấu tạo của đồng hồ nước điện tử tương đối phúc tạp, thiết bị đo này có 2 bộ phận chính như: Thân đồng hồ và mặt hiển thị.

2.1 Thân đồng hồ đo nước điện tử

Là bộ phận cho dòng nước chảy qua và cũng là nơi chứa các bộ phận quan trọng của đồng hồ, đặc biệt là được quấn quanh bới dây kim loại. Cuộn dây này giúp đồng hồ sản sinh từ trường để cảm biến đo lường tốc độ dòng chảy. Thân đồng hồ thường được làm bằng

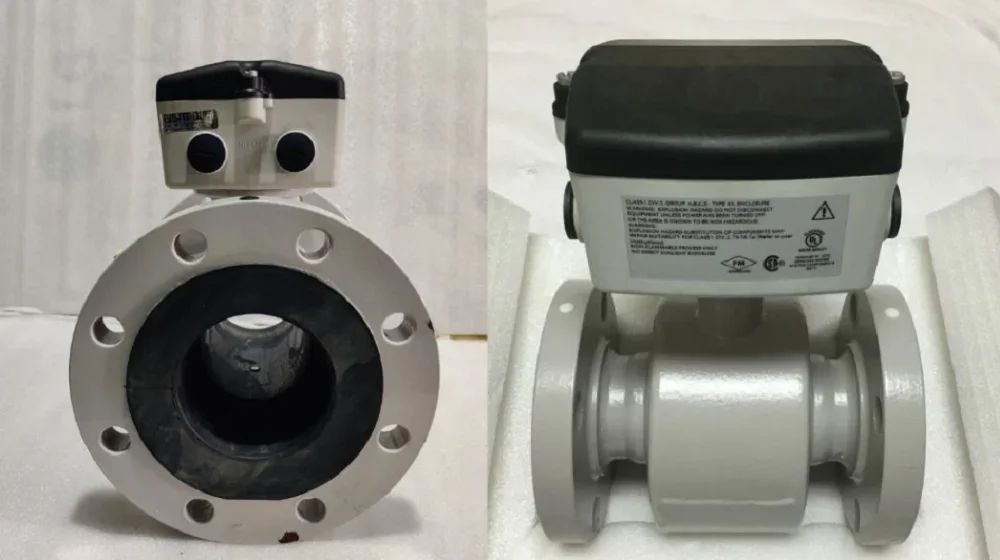

• Gang: Cho giá thành rẻ, nhưng độ bền không phù hợp với nhiều trường hợp
• Thép: Tăng độ bền và khả năng chịu nhiệt
• Inox: Trong một số trường hợp với tính chất dòng lưu chất đặc biệt

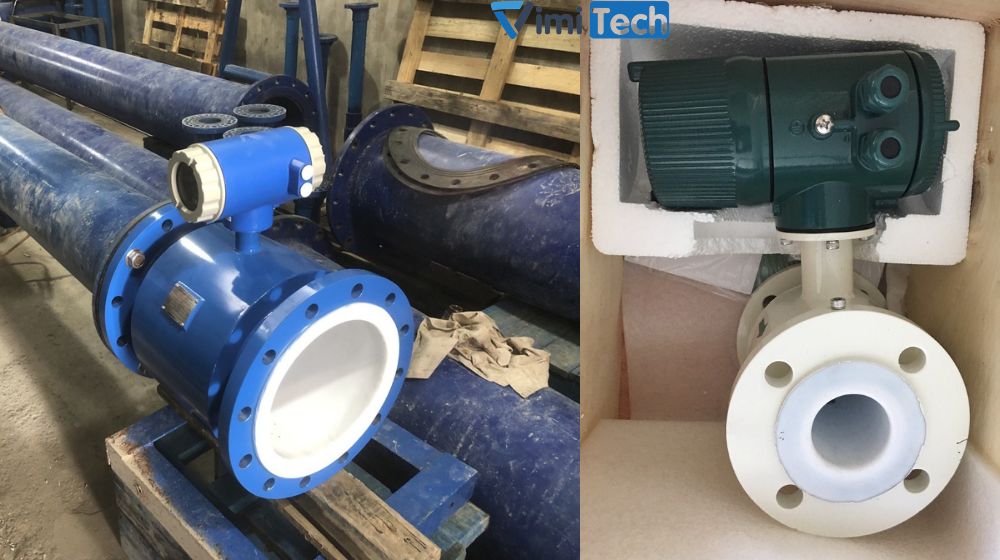

2.2 Lớp lót và gioăng đồng hồ đo nước điện tử

Lớp lót bên trong thân đồng hồ là bộ phận đảm bảo cho dòng chảy trơn chu và đặc biệt chống ăn mòn và tăng khả năng chịu nhiệt của đồng hồ. Lớp lót thường được làm bằng những vật liệu như PTFE, PFA,.. những vật liệu cao cấp

• PTFE: Khả năng chiệu nhiệt từ -200°C ~ 260°C và không bị ăn mòn bởi a xít mạnh, kiềm mạnh hoặc dung môi hữu cơ
• FEP: Là vật liệu chống ăn mòn cao, điểm nóng chảy vật liệu đạt ngưỡng 260°C tương đương 500°F.
• PU: Là vật liệu có khả năng kháng dầu, chống trầy xước và chịu mài mòn cao. Hơn nữa, nó còn được biết đến nhờ khả năng chống va đập và co giãn tốt.

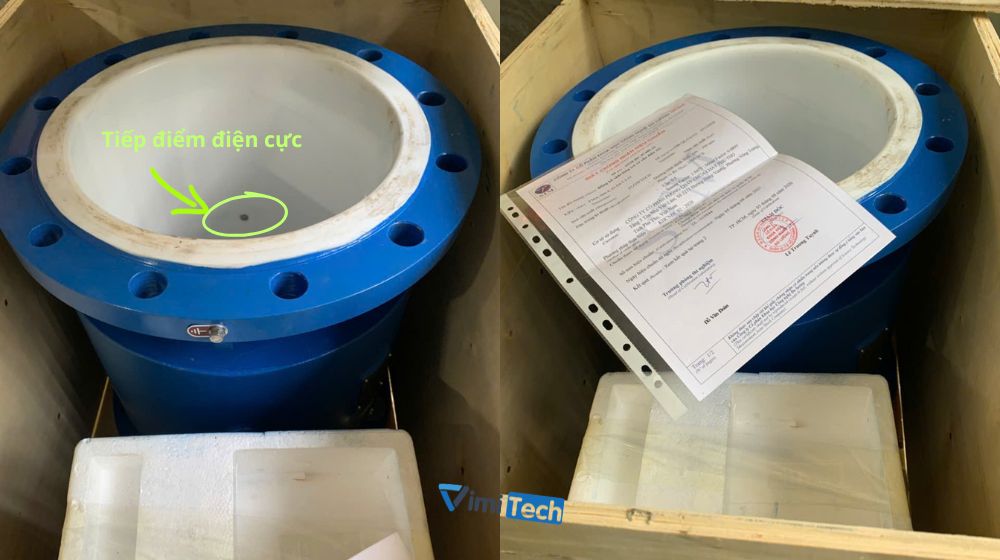

2.3 Tiếp điểm đồng hồ đo nước điện tử

Tiếp điểm điện điện cực: Đây là nơi tạo ra điện áp để đo lưu lượng. Vật liệu tiếp điểm điện cực thường là

• 316, 316L hoặc Hastelloy hoặc các dòng vật liệu cao cấp hơn nữa
• Vật liệu này không những dẫn điện tốt mà còn phải trơ với hóa chất

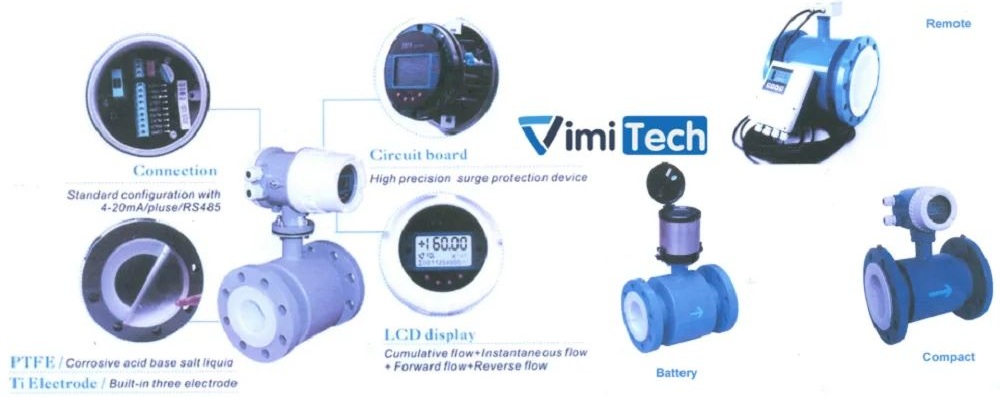

2.2 Mặt hiển thị của đồng hồ nước điện tử

Phần mặt hiển thị của đồng hồ nước điện tử thường được chế tạo theo 2 dạng đó là dạng remote và dạng compact.

• Dạng remote: Đây là dạng mặt hiển thị rời và được kết nối với thân đồng hồ qua những dây dẫn.
  • Với thiết kế này đồng hồ thường được sử dụng trong các điều kiện ngoài trời.
  • Phần mặt hiện thị có thể đấu nối vào trong các tòa nhà, mái che hạn chế phần tiếp xúc với điều kiện khắc nghiệt bên ngoài môi trường.
• Dạng compact: Đây là dạng màn hình được gắn liền với thân.
  • Với dạng này đồng hồ được lắp đặt dễ dàng, không cần đấu nối phức tạp.

3. Nguyên lý hoạt động

Đồng hồ nước điện tử hoạt động dựa trên nguyên lý điện từ của định luật Faraday.

• Khi có dòng điện đi qua bộ phận cuộn dây, bộ phận này sẽ sản sinh ra vùng từ trường xung quanh thân đồng hồ.
• Lúc này nếu có một dòng chảy có khả năng dẫn điện đi qua vùng từ trường này sẽ sản sinh ra suất điện động cảm ứng.
• Tùy thuộc vào độ lớn của suất điện động cảm ứng này mà đồng hồ sẽ tính toán và cho ra kết quả đo hiển thị trên phần mặt của đồng hồ.

4. Ưu điểm và nhược điểm

Với mỗi dòng đồng hồ nước khác nhau sẽ có những ưu và nhược điểm riêng. Việc lựa chọn chủng loại phù hợp với mục đích và yêu cầu là điều quan trọng và tạo nên giá trị lớn nhất của dòng thiết bị đo đó

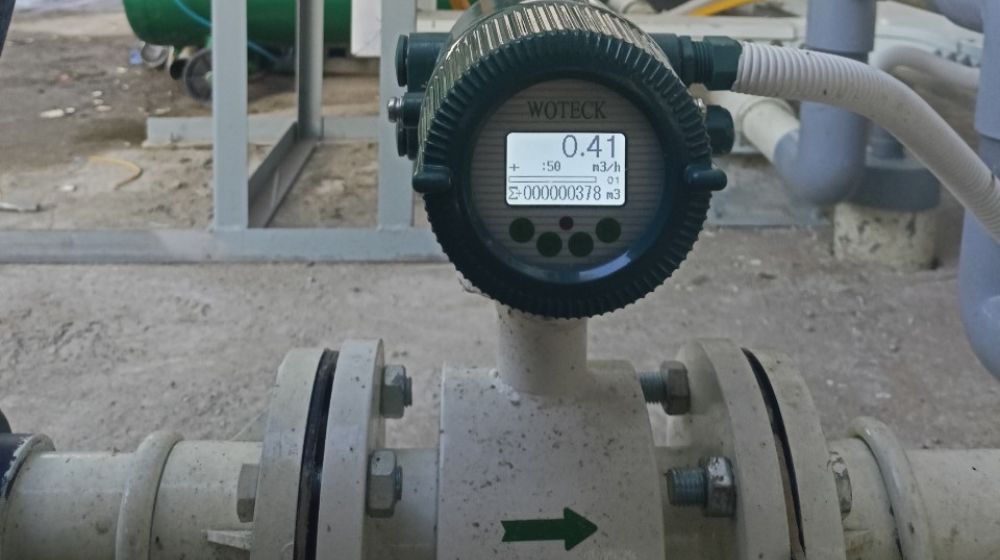

4.1 Ưu điểm của đồng hồ nước điện tử

Nhờ có sự phát triển của khoa học mà chúng ta có được những ưu điểm nổi bật của đồng hồ đo nước điện tử

• Đồng hồ nước điện tử có khả năng đo lường với độ chính xác cao.
• Một số thiết bị còn có khả năng lưu trữ và truy xuất dữ liệu dòng chảy khi cần.
• Mặt hiển thị LED hoặc LCD giúp việc theo dõi thông số dễ dàng
• Không cản trở và không làm giảm lưu lượng dòng khi đi qua đồng hồ

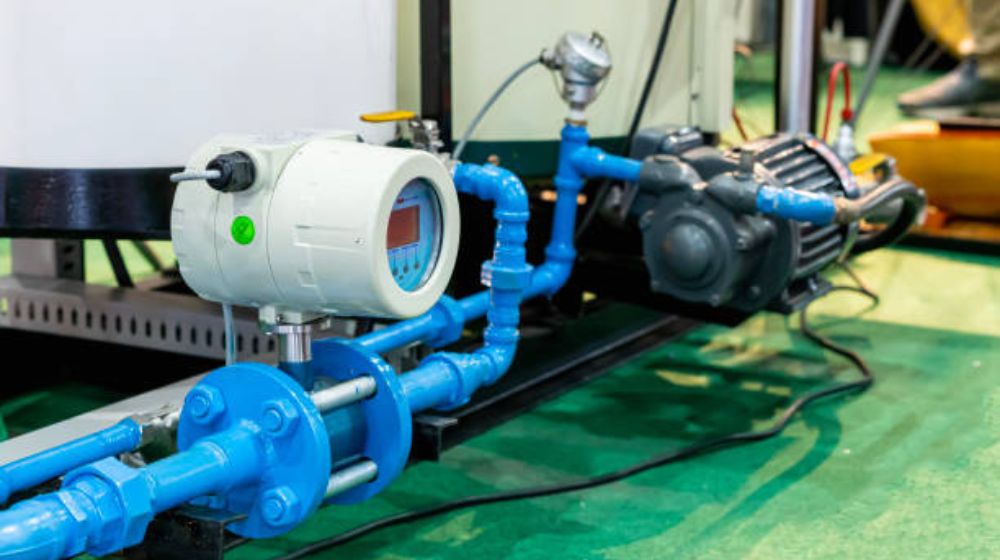

4.2 Nhược điểm đồng hồ nước điện tử

Là thiết bị đo cao cấp và có độ chính xác cao, đồng thời sẽ đòi hỏi chi phí đầu tư ban đầu và cả trình độ của người lắp đặt và khai thác

• Giá thành của thiết bị đo này tương đối cao.
• Không sử dụng đo lường các dòng chảy có độ dẫn điện thấp hoặc không dẫn điện
• Việc lắp đặt và vận hành phức tạp hơn so với đồng hồ cơ

5. Lưu ý sử dụng đồng hồ nước điện tử

Quá trình sử dụng đồng hồ nước điện từ cần lưu ý một số yếu tố sau đây để đảm bảo tuổi thọ và kết quả đo chính xác của đồng hồ.

• Lựa chọn vật liệu chế tạo đồng hồ phù hợp với môi trường làm việc.
  • Với các môi trường hóa chất nên sử dụng vật liệu inox để hạn chế ăn mòn
  • Vật liệu điện cực là yếu tố quyết định tới độ bền và độ chính xác cao, cũng như giá thành
• Độ dẫn điện của môi chất phải lớn hơn 5µS/cm
• Tốc độ dòng chảy càng ổn định thì độ chính xác của đồng hồ càng cao.
• Nhiệt độ và áp suất làm việc của môi trường phải trong giới hạn cho phép của đồng hồ
• Nguồn điện áp cung cấp cho đồng hồ phải ổn định, nhằm đảm bảo độ bền của đồng hồ.
• Lắp đặt theo đúng khuyến cáo của nhà sản xuất.

6. Một số loại đồng hồ nước điện tử phổ biến

Trên thế giới có hàng trăm nhãn hiệu đồng hồ đo lưu lượng nước điện tử khác nhau, tại Việt Nam chúng ta có các nhãn hiệu được phân loại theo từng phân khúc khác nhau với mức giá các phân khúc là tương đương

6.1 Đồng hồ nước điện tử cao cấp

Nhóm đồng hồ đo nước điện tử này chủ yếu phục vụ nhà máy hóa chất, lọc dầu hoặc hệ thống cấp thoát nước quy mô lớn nhờ tiêu chuẩn kỹ thuật khắt khe.

Với các thương hiệu phổ biến trên toàn cầu

• Krohne (Đức) là thương hiệu hàng đầu thế giới về thiết bị đo lường chuyên dụng.
  • Dòng OPTIFLUX nổi tiếng với khả năng đo chính xác ngay cả khi chất lỏng có độ dẫn điện cực thấp hoặc trong môi trường hóa chất ăn mòn mạnh.
• Sensus (Đức) chuyên về đồng hồ đo lưu lượng thông minh cho mạng lưới cấp nước đô thị lớn
  • Nổi bật với khả năng truyền dữ liệu từ xa và tích hợp sâu vào hệ thống quản lý tổng thể.
• Siemens (Đức) cung cấp giải pháp đo điện từ thông minh
  • dễ dàng kết nối với hệ thống tự động hóa SCADA/PLC của nhà máy.

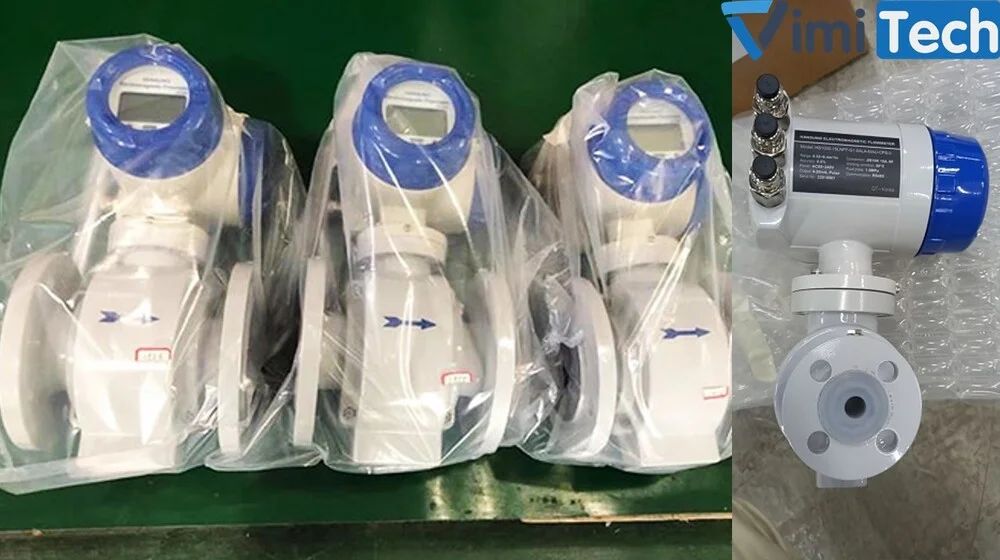

6.2 Đồng hồ nước điện tử tầm trung

Đây là phân khúc đồng hồ nước điện tử bán chạy nhất nhờ tối ưu chi phí đầu tư mà vẫn đảm bảo độ bền cao và đầy đủ tính năng kết nối điện tử (4-20mA, Modbus).

• Hansung (Hàn Quốc) có hơn 30 năm kinh nghiệm.
  • Đồng hồ Hansung được đánh giá cao nhờ màn hình hiển thị sắc nét (liền thân hoặc rời kéo xa)
  • Đo ổn định cả nước sạch lẫn nước thải.
• Woteck (Đài Loan) quen thuộc trong các công trình công nghiệp với dải kích cỡ đa dạng từ DN25 đến DN1000, thân thép carbon hoặc inox chịu nhiệt tốt.

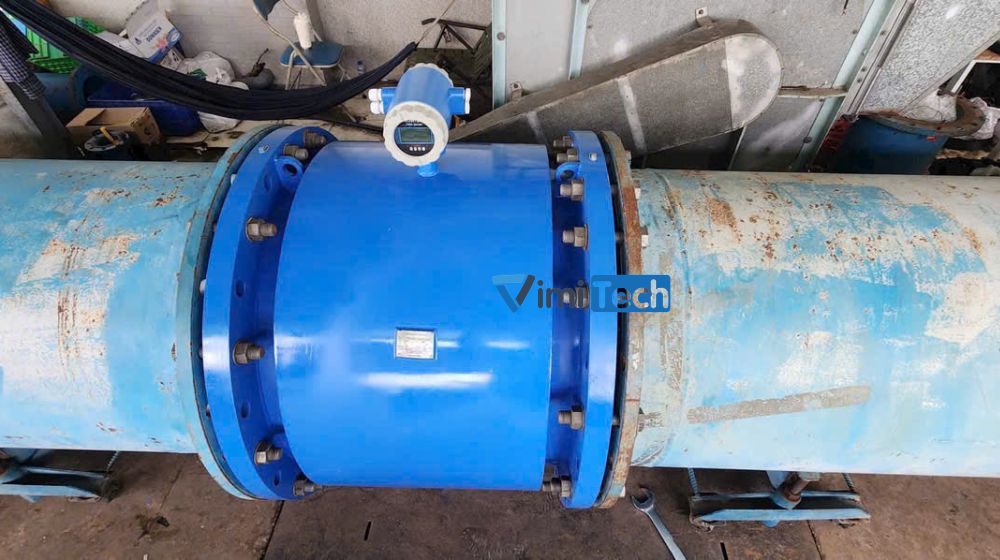

6.3 Đồng hồ nước điện tử kinh tế nhất

Phù hợp cho dự án ngân sách vừa phải, nhà máy vừa và nhỏ hoặc hệ thống xử lý nước thải nội bộ.

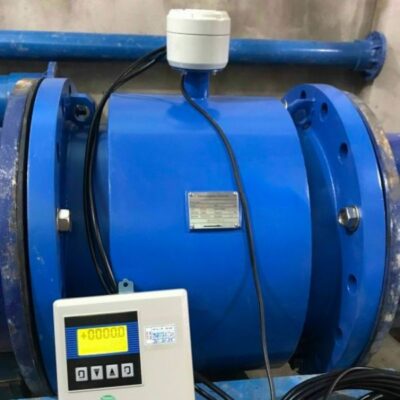

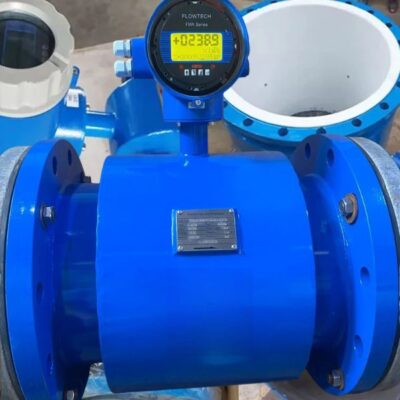

• Flowtech (Malaysia) nổi bật với công nghệ đo điện từ và siêu âm tiên tiến, mẫu mã hiện đại cùng chế độ bảo hành tốt.
• Đồngg hồ nước điện tử nhập khẩu từ China với nhiều nhãn hiệu khác nhau

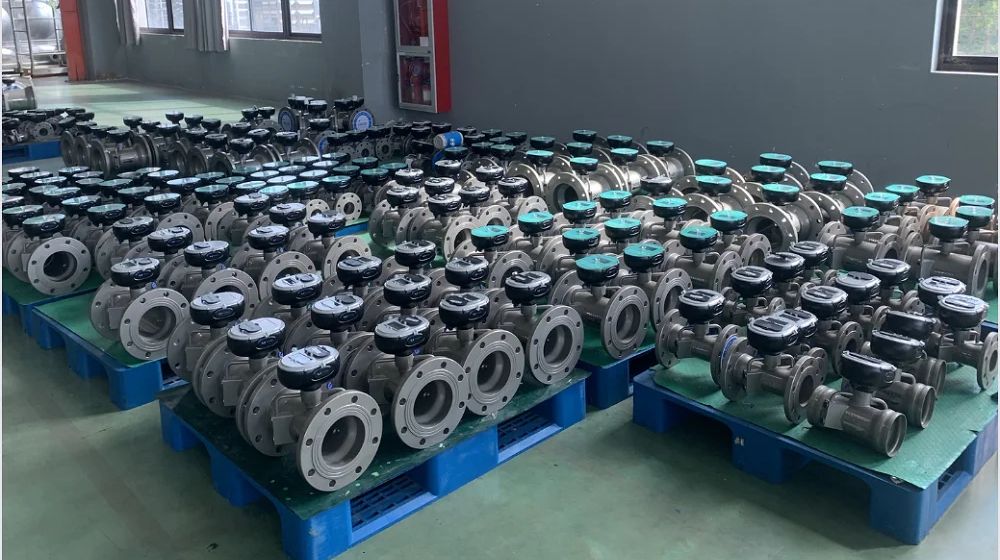

7. Kho đồng hồ nước điện tử ở đâu

Vimitech là đơn vị dẫn đầu trong lĩnh vực phân phối thiết bị đo tại thị trường Việt Nam, chúng tôi tiên phong hợp tác – nhập khẩu và luôn tận tụy trong việc tìm hiểu, nghiên cứu để cung cấp tới khách hàng dịch vụ chất lượng. Với nhiều năm kinh nghiệm tích lũy, xây dựng được một hệ thống kho tại các thành phố lớn như Hà Nội và TP Hồ Chí Minh.

• Hệ thống kho hàng và kho hàng liên kết giúp chúng tôi tối ưu quy trình phân phối, đảm bảo rằng hàng hóa sẽ được giao tới tay quý khách hàng trong thời gian ngắn nhất.
• Liên tục học tập và đào tạo các kỹ sư bán hàng kỹ thuật là mục tiêu xuyên suốt của chúng tôi, để nâng cao trình độ và khả năng đáp ứng nhu cầu kỹ thuật ngày càng tiến bộ

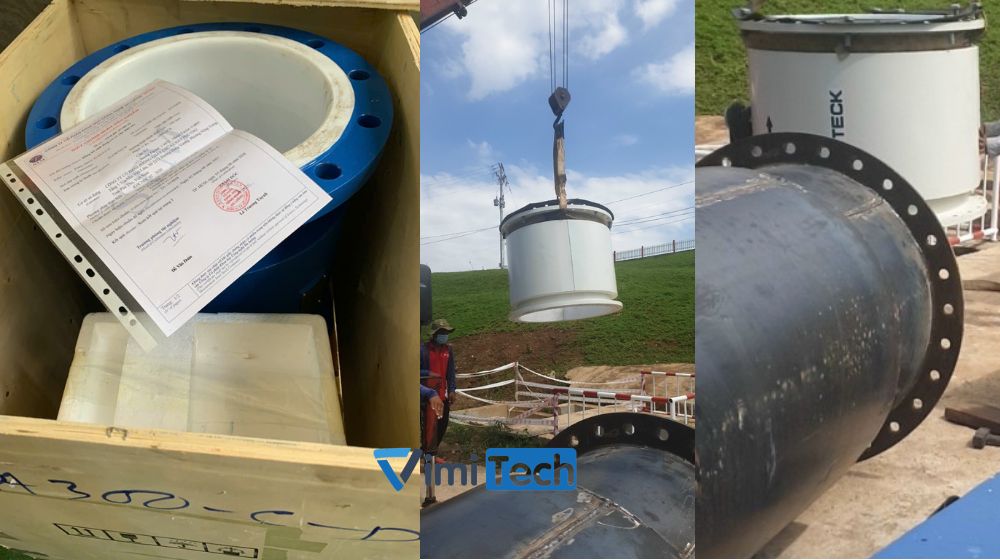

8. Kích thước đồng hồ nước điện tử

Đồng hồ nước điện từ được các nhà sản xuất chế tạo theo và phù hợp với kích cỡ đường ống

• Từ nhỏ DN15 hay 15A, 1/2″ hay 1/2B
• Tới những kích cỡ lớn như DN800 hay 800A, DN1000 hay 100A
• Song các kích cỡ phổ biến nhất vẫn là từ 50A (DN50) đến 200A (DN200) theo như kích cỡ thông dụng của đường ống

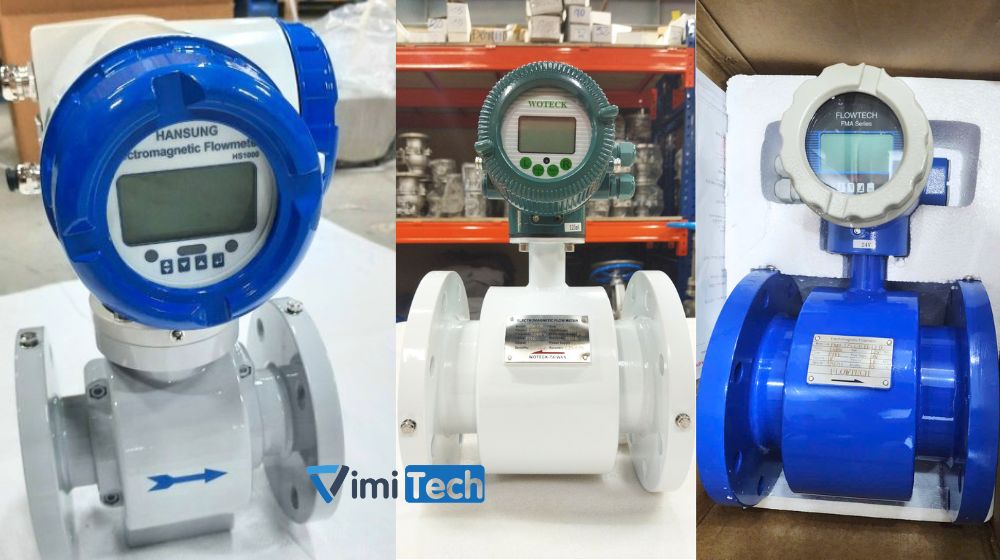

9. Giá đồng hồ nước điện tử

Đồng hồ đo lưu lượng nước điện tử là dòng sản phẩm cao cấp, việc quan tâm tới giá là điều đương nhiên mà mỗi chủ đầu tư hoặc nhà thầu đều quan tâm. Giá đồng hồ nước điện tử dao động rất lớn do phụ thuộc vào nhiều yếu tố, trong đó kỹ thuật và chất lượng đi cùng thương hiệu của những hãng sản xuất lớn là điều không thể bỏ qua

Giá phụ thuộc vào

• Vật liệu thân: Thứ tự giảm giá sẽ là inox – thép – gang
• Vật liệu lớp lót
• Vật liệu tiếp điểm điện cực
• Kiểu màn hình: Loại rời thường đắt hơn màn hình liền
• Kiểu kết nối: Giá loại nối bích cao hơn loại nối ren

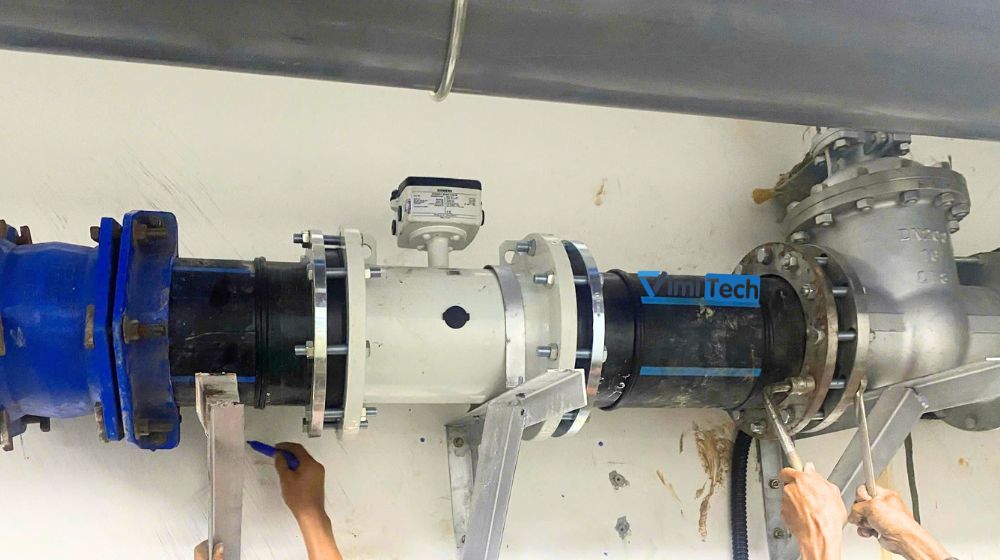

10. Đồng hồ nước điện tử bảo hành bao lâu

Đồng hồ nước điện từ thường được bảo hành theo chính sách của nhà sản xuất

• Thời gian bảo hành 12 tháng
• Lỗi 1 đổi 1 với các lỗi đến từ nhà sản xuất.
• Vimitech hỗ trợ nâng thời hạn bảo hành nếu khách hàng có nhu cầu

11. Giấy tờ cần thiết trước khi đưa vào vận hành

Chúng ta cần hiểu rõ về các loại giấy tờ chứng minh nguồn gốc xuất xứ – chất lượng của đồng hồ nước điện tử và giấy chứng nhận đủ điều kiện vận hành của cơ quan nhà nước có thẩm quyền

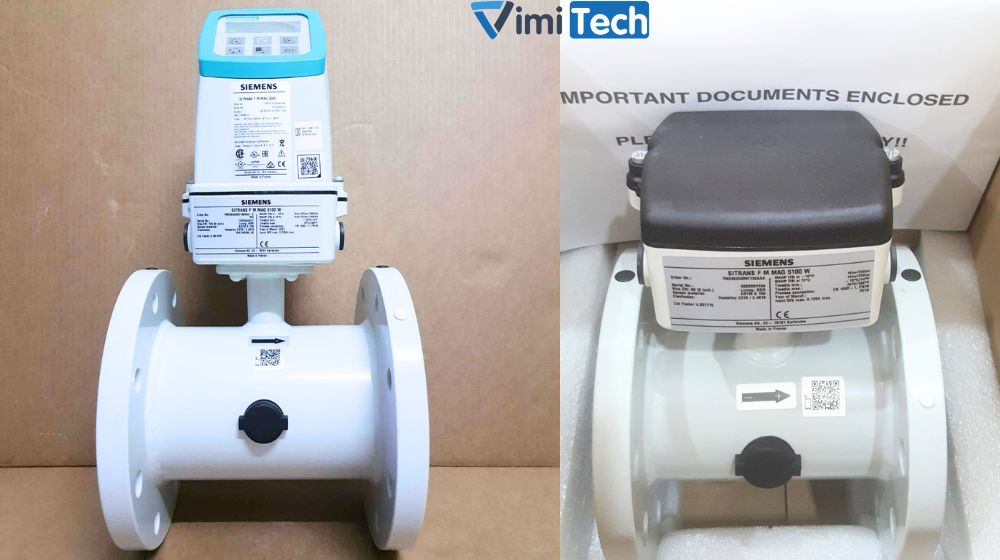

11.1 Chứng nhận nguồn gốc và chất lượng

Đa phần các đồng hồ đo lưu lượng nước điện tử đang vận hành tại Việt Nam đều được nhập khẩu từ các nước có nên khoa học – công nghệ cao thuộc nhóm các nước G7 và G20. Theo đó, để chứng minh được nguồn gốc hàng hóa chúng ta sẽ cần

• Chứng nhận nguồn gốc CO – Minh bạch nơi đồn hồ nước điện tử được sản xuất
• Packing List – Minh bạch quá trình vận chuyển về Việt Nam (có thể một số nhà nhập khẩu không cung cấp để bảo mật cạnh tranh)

11.2 Giấy kiểm định hoặc hiệu chuẩn đồng hồ nước điện tử

Mặc dù mỗi chiếc đồng hồ trước khi giao cho đơn vị nhập khẩu đều được các nhà sản xuất kiểm tra theo quy trình trước xuất xưởng. Song, theo quy định hiện hành của Việt Nam thì các đồng hồ đo nước này cần phải được kiểm định hoặc hiệu chuẩn bởi các đơn vị (viện) đo lường và phải được chứng nhận trước khi lắp đặt và vận hành chính thức

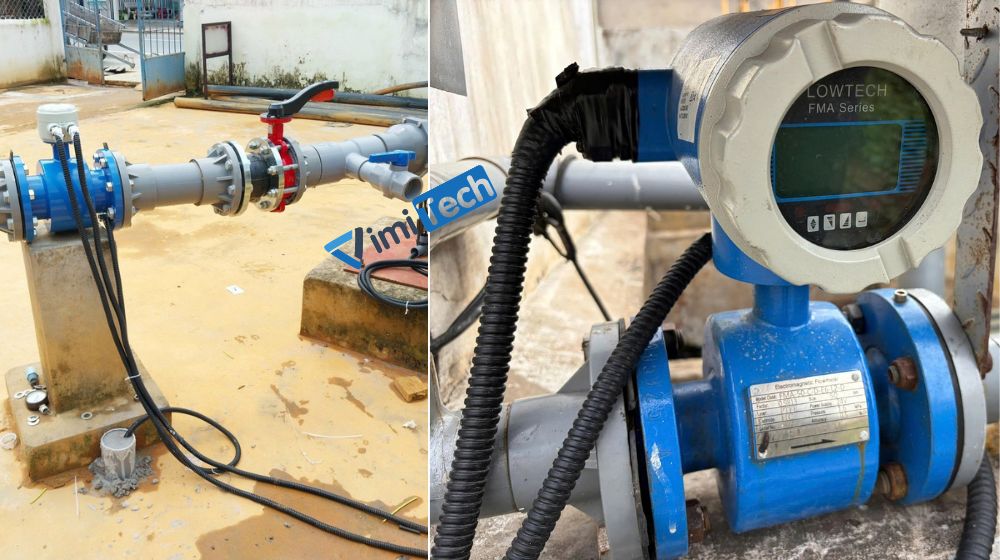

12. Lắp đặt đồng hồ nước điện tử

Chúng tôi luôn khuyến cáo người dùng lắp đặt đồng hồ nước điện tử theo hướng dẫn của nhà sản xuất.

Và, để đảm bảo cho lưu chất chảy ổn định nhất, tránh hiện tượng bọt khí, giảm xoáy dòng cần tuân thủ các quy tắc sau khi lắp đặt thường thấy dưới đây

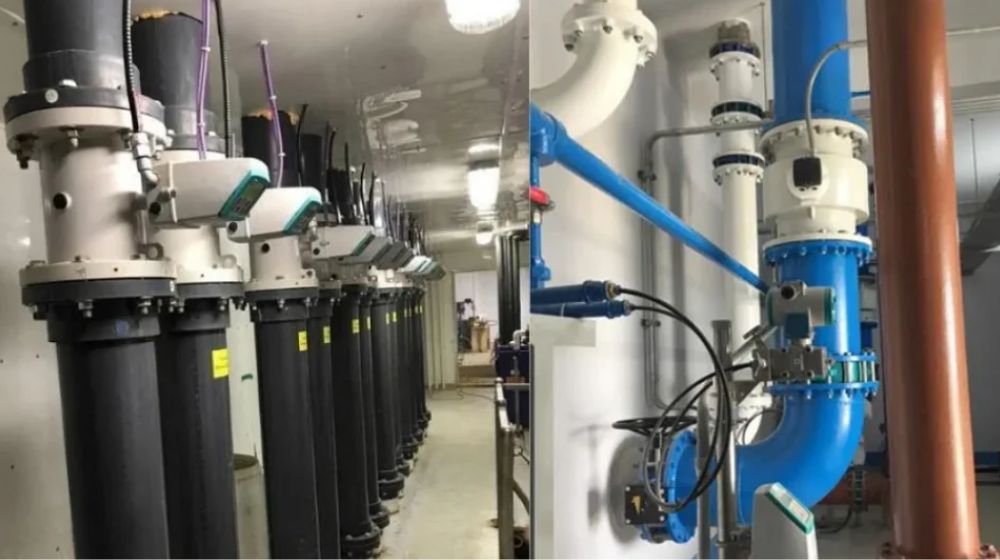

12.1  Vị trí lắp đặt đồng hồ nước điện tử

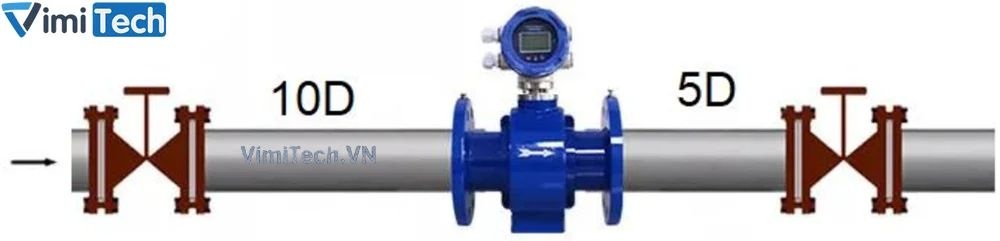

• Khoảng cách đường ống thẳng trước và sau đồng hồ tính theo đường kính ống (D)
  • Đảm bảo đoạn ống thẳng trước đồng hồ tối thiểu 10D
  • Phía đầu ra cách tối thiểu 5D

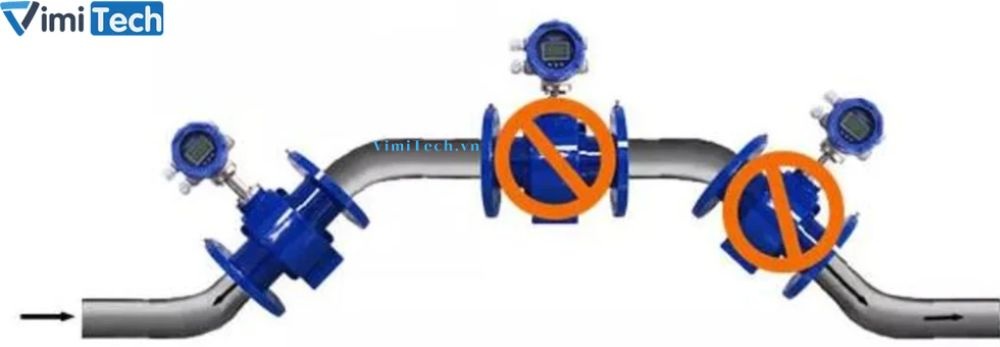

• Không lắp đặt đồng hồ ở điểm cao nhất trên đường ống.
  • Không lắp đặt đồng hồ theo chiều thằng đứng ở vị trí nước đang rơi xuống

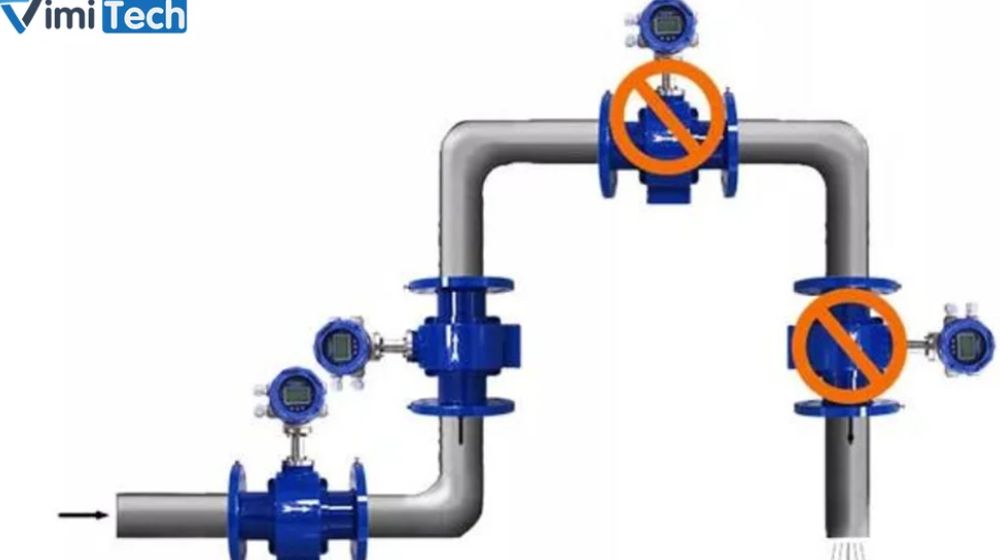

• Đảm bảo cho ống luôn đầy nước theo hình dưới đây trong các ứng dụng đặt đồng hồ nằm ngang

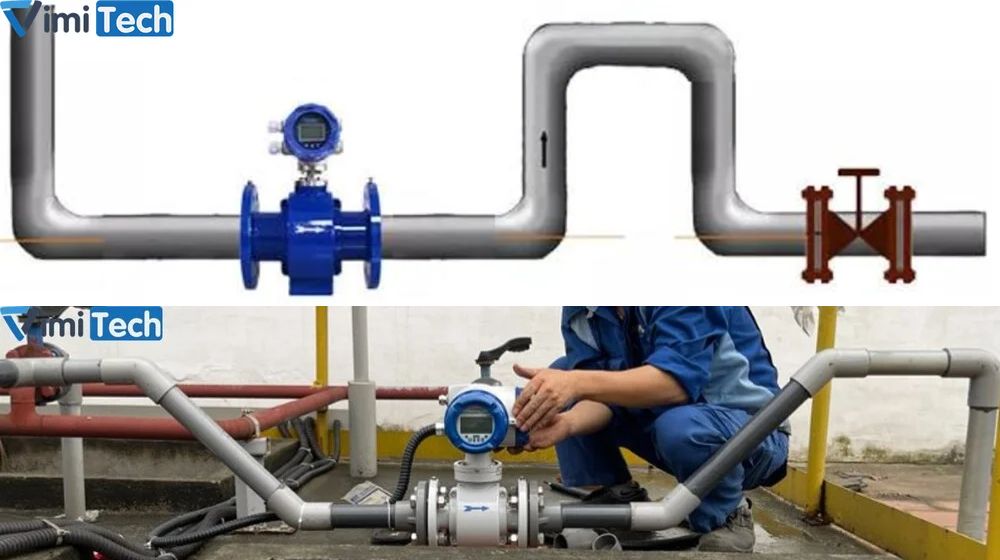

• Việc lắp đặt đường ống theo hình chữ U được khuyến cáo để đường ống luôn đầy nước.

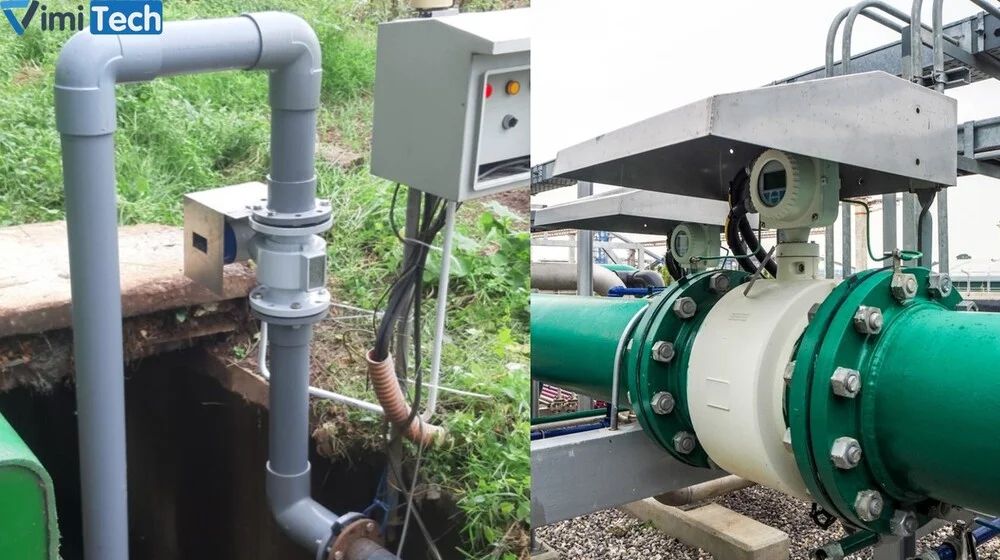

• Khi lắp đặt đồng hồ ở ngoài trời cần có mái che
  • Tránh ánh nắng trực tiếp và nước vào đồng hồ

• Chọn nơi tránh áp suất âm trong đường ống.
• Chọn nơi không có động cơ, không có máy biến áp ở gần, thiết bị điện từ mạnh có thể tạo ra nhiễu điện.
• Nhiệt độ môi trường nằm trong khoảng -25 °C~ + 60 °C.

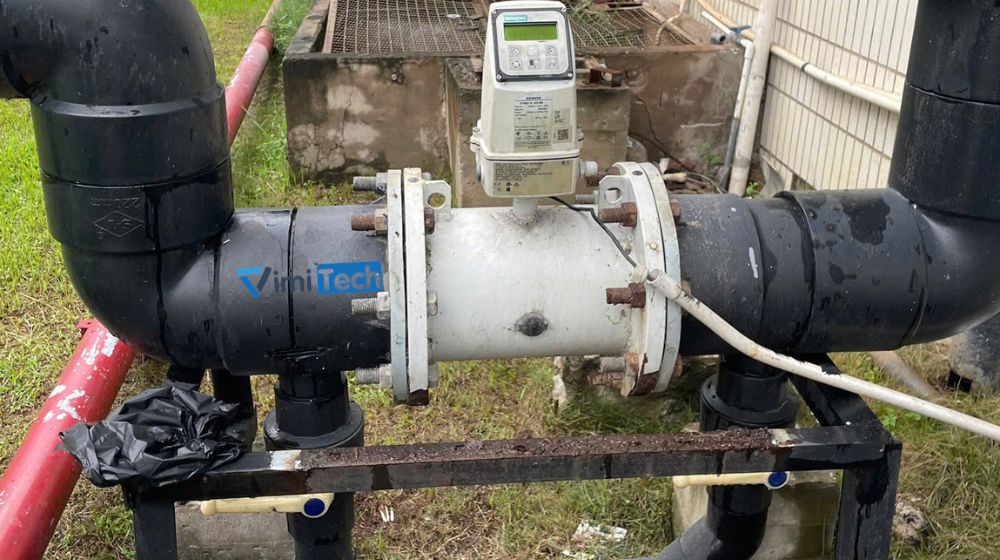

12.2  Phụ kiện thiết yếu cần khi lắp đặt

• Các đồng có kích thước lớn hơn DN450 phải được gắn giá đỡ.
  • Giá đỡ cho đồng hồ phải đúng quy cách nếu không có thể dẫn đến thân bị biến dạng và làm hỏng các điện cực bên trong.
• Khi lắp đồng hồ ở gần máy bơm, thì nên có thiết bị giảm rung phù hợp.
  • Nếu có rung mạnh cần có giá đỡ cố định trước và sau đồng hồ đo lưu lượng.
• Hướng dòng chảy phải khớp với hướng mũi tên trên đồng hồ đo lưu lượng. Màn hình của đồng hồ đo lưu lượng phải đối mặt với người dùng.
• Các bu lông mặt bích đã được siết chặt đến định mức mô-men xoắn tối đa.
  • Không được tồn tại ứng suất cơ học (xoắn, uốn cong) khi lắp
  • Các mặt bích ăn khớp giữ cho trục đối xứng và song song, nên sử dụng các gioang đệm thích hợp.
  • Các miếng đệm không được mở rộng ra khu vực dòng chảy, nếu không sẽ tạo ra xoáy nước và ảnh hưởng đến độ chính xác của đồng hồ đo lưu lượng

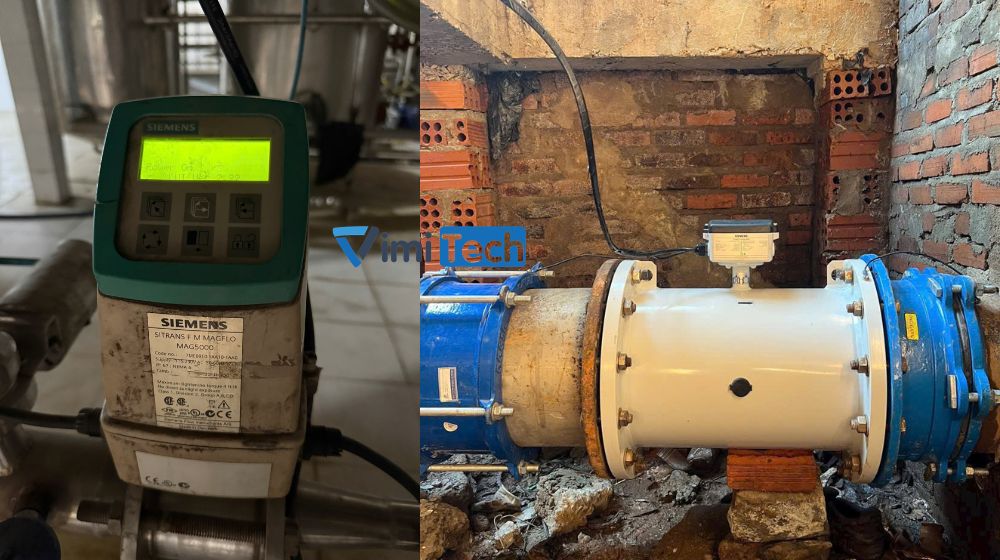

13. Ứng dụng phổ biến của đồng hồ nước điện tử

Đồng hồ đo lưu lượng nước điện tử được ứng dụng rộng rãi trong các lĩnh vực dầu khí, hóa học, dược, sản xuất giấy, điên,… Thiết bị đo này được thiết kế đặc biệt không có vật cản bên trong thân đồng hồ nên thường được ứng dụng trong một số hệ thống như:

• Sử dụng đồng hồ đo nước điện tử trong các môi trường có tính ăn mòn cao như các nhà máy hóa chất, axit, bazo,..
• Ứng dụng trong các nhà máy chế biến thực phẩm, sản xuất đồ uống đóng chai
• Ứng dụng đồng hồ đo nước điện từ trong các hệ thống xử thải nước, các dòng chảy chứa tạp chất,..
• Sử dụng trong các nhà máy may mặc, hóa dầu, linh kiện điện tử,..
