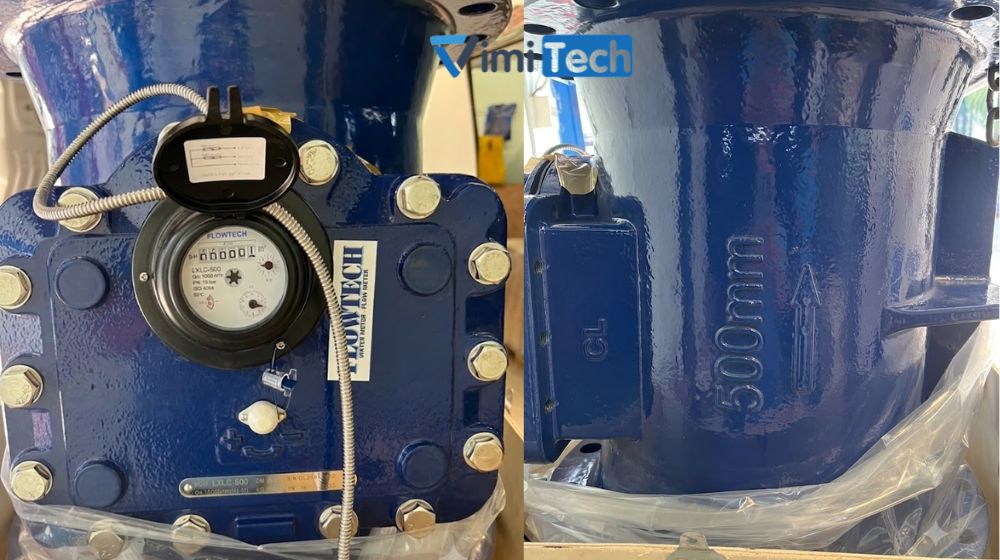

Flowtech LXLC-500

1. Thông số chính của Flowtech LXLC-500

Đây là phần quan trọng nhất cần đối chiếu trước khi chọn mua, vì lưu lượng thực tế của hệ thống phải nằm trong dải đo phù hợp thì đồng hồ LXLC-500 mới cho kết quả chính xác.

• Kích thước danh nghĩa: DN500.
• Lưu lượng quá tải (qs): 3.000 m³/h.
• Lưu lượng danh định/permanent (qp): 1.500 m³/h.
• Lưu lượng chuyển tiếp (qt): 450 m³/h (Class A) hoặc 300 m³/h (Class B).
• Lưu lượng tối thiểu (qmin): 120 m³/h (Class A) hoặc 45 m³/h (Class B).
• Sai số cho phép: ±5% ở vùng lưu lượng thấp (từ qmin đến trước qt), ±2% ở vùng lưu lượng cao (từ qt đến qs).
• Áp suất làm việc: PN16 tiêu chuẩn, có tùy chọn PN10 hoặc PN25 theo yêu cầu dự án.
• Nhiệt độ nước: 0,1°C ~ 50°C.
• Đơn vị đọc: mức đọc tối thiểu và tối đa hiển thị trên mặt số theo dải m³ phù hợp với lưu lượng lớn của cỡ DN500.

Với dải lưu lượng này, Flowtech LXLC-500 thường được chọn cho các điểm đo tổng cần theo dõi khối lượng nước cấp lớn, không phù hợp lắp cho hộ dân dụng đơn lẻ có lưu lượng nhỏ.

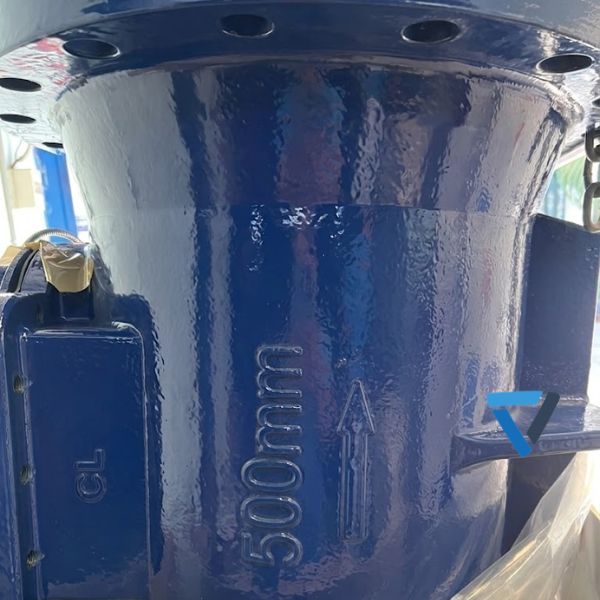

2. Kích thước Flowtech LXLC-500

Vì kết nối bằng mặt bích, kích thước lắp đặt đồng hồ LXLC-500 cần được kỹ sư thiết kế và thợ thi công đối chiếu chính xác với bản vẽ đường ống trước khi gia công hoặc đặt hàng.

• Chiều dài thân (L): 800mm.
• Chiều cao (H): khoảng 738–760mm tùy phiên bản, tính từ tâm ống đến đỉnh nắp đồng hồ.
• Đường kính mặt bích ngoài (ΦD1): từ 620mm đến 730mm tùy cấp áp suất.
• Đường kính vòng bulong (ΦD2): từ 570mm đến 660mm tùy cấp áp suất.
• Số lượng và cỡ bulong liên kết (n-M): 20-M24 (PN10), 20-M30 (PN16), 20-M33 (PN25).
• Tiêu chuẩn mặt bích: theo ISO 7005-2:1988; có thể sản xuất theo tiêu chuẩn mặt bích khác nếu công trình yêu cầu.

Lưu ý cho người thi công:

Cần xác định rõ cấp áp suất làm việc của tuyến ống (PN10/PN16/PN25) trước khi đặt hàng, vì mỗi cấp áp có kích thước mặt bích và số bulong khác nhau, không thể lắp lẫn.

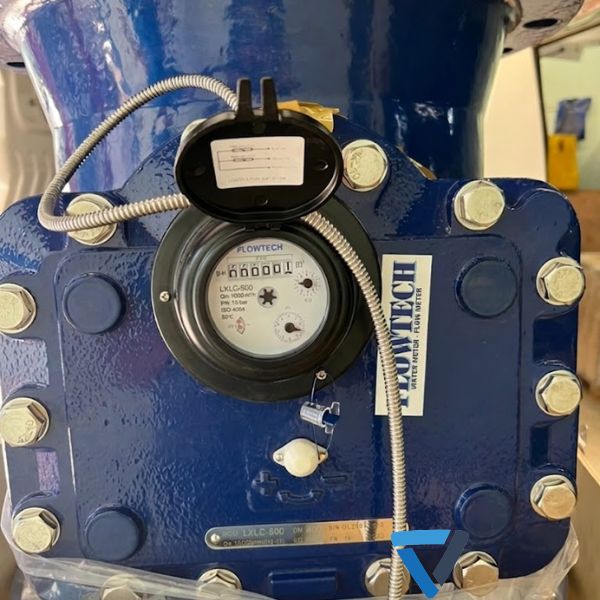

3. Mặt đồng hồ Flowtech LXLC-500

Mặt số là bộ phận người vận hành tiếp xúc thường xuyên nhất, nên thiết kế mặt đồng hồ LXLC-500 ảnh hưởng trực tiếp đến việc đọc số và tuổi thọ sử dụng lâu dài.

• Mặt số dạng khô (dry-dial), hút chân không, giúp không bị mờ hơi nước dù lắp đặt lâu năm.
• Truyền động bằng từ tính (magnetic drive), hạn chế ma sát và rò rỉ nước lên khu vực hiển thị.
• Hiển thị kết hợp: dãy số cơ khí cho số đọc tổng và kim chỉ cho lưu lượng tức thời, dễ quan sát từ xa.
• Nắp che có thể niêm chì sau kiểm định, đảm bảo tính pháp lý khi đưa vào sử dụng cho mục đích tính phí nước.
• Cấu tạo phần tử đo tháo rời, cho phép thay thế cụm đo và mặt số mà không cần tháo toàn bộ thân đồng hồ ra khỏi đường ống.

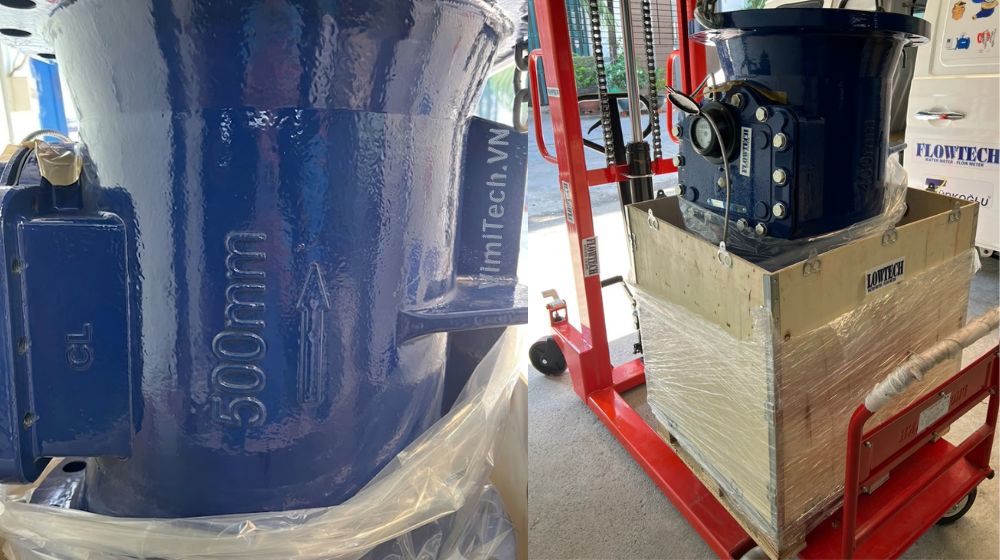

4. Vận chuyển Flowtech LXLC-500

Đồng hồ LXLC-500 là dòng cỡ lớn trong series các đồng hồ nước sạch LXLC. Do trọng lượng và kích thước lớn của cỡ DN500, khâu đóng gói và vận chuyển cần được thực hiện đúng quy cách để tránh hư hỏng trong quá trình giao nhận.

• Đóng gói bằng khung gỗ hoặc pallet chắc chắn, cố định thân đồng hồ tránh va đập khi vận chuyển đường dài.
• Giao hàng toàn quốc, hỗ trợ vận chuyển đến tận chân công trình cho các đơn hàng số lượng lớn.
• Có thể sắp xếp phương tiện phù hợp (xe tải, cẩu bốc dỡ) khi khách hàng có yêu cầu đặc biệt về mặt bằng lắp đặt.
• Thời gian giao hàng phụ thuộc vào tình trạng tồn kho thực tế; với hàng có sẵn, thời gian giao thường nhanh hơn so với hàng đặt sản xuất riêng theo yêu cầu.

5. Địa chỉ mua Flowtech LXLC-500

Flowtech LXLC-500 là kích cỡ lớn nên thường ít có sẵn tại kho, để kiểm tra tính sẵn kho và thời gian cấp hàng thực tế xin liên hệ với chúng tôi. Chúng tôi cam kết:

• Chính hãng đồng hồ Flowtech, hàng mới 100%.
• Đầy đủ chứng nhận CO, CQ và hóa đơn VAT.
• Bảo hành 12 tháng.
• Giao hàng toàn quốc, hỗ trợ tư vấn chọn cấp áp suất và cỡ đồng hồ phù hợp trước khi đặt hàng.
