Đồng hồ nước không đơn thuần là thiết bị đo đếm, mà là mắt xích quyết định độ chính xác – tuổi thọ của cả hệ thống cấp nước và ISO 4064 chính là bộ tiêu chuẩn quốc tế đặt nền móng cho điều đó. ISO 4064 quy định từ lưu lượng Q1, Q2, Q3, Q4 đến điều kiện vận hành, vật liệu chế tạo và độ bền thiết bị. Với kinh nghiệm thực tế trong ngành, chúng tôi sẽ giúp bạn hiểu đúng và chọn đúng đồng hồ đạt chuẩn ISO 4064 2005, tránh những sai lầm tốn kém khi vận hành.
Mục lục

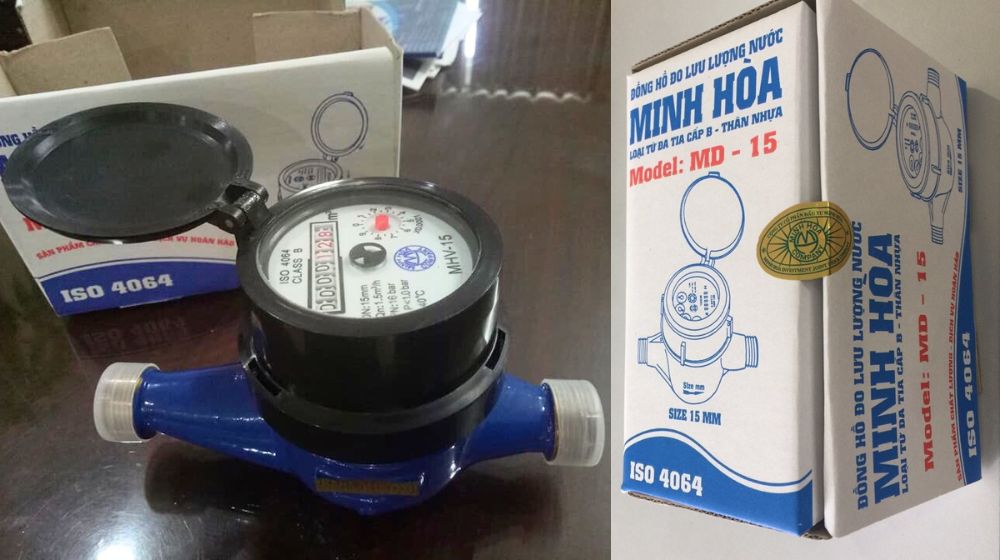

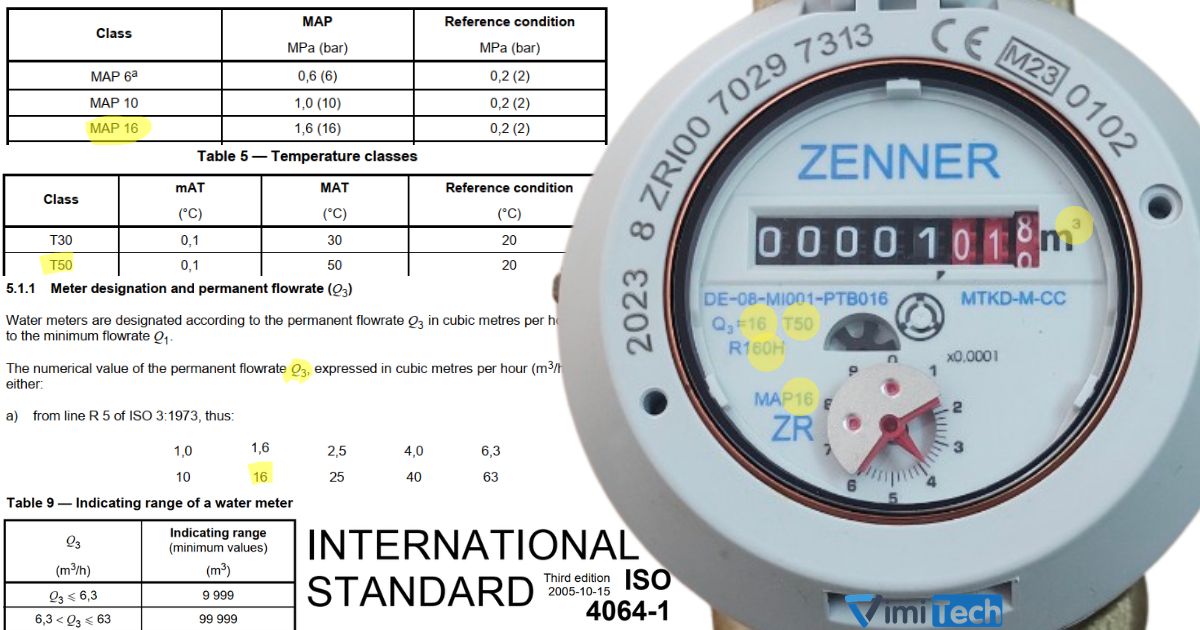

1. ISO 4064 là gì
ISO 4064 là tiêu chuẩn quốc tế quy định về đo lưu lượng nước trong ống dẫn kín, áp dụng cho đồng hồ nước lạnh và nước nóng. Đây là tài liệu tham chiếu bắt buộc mà bất kỳ nhà sản xuất hay kỹ sư đường ống nào cũng cần nắm vững trước khi lựa chọn thiết bị đo lường cho hệ thống.
ISO 4064 định nghĩa đồng hồ nước là thiết bị đo tích hợp, xác định liên tục thể tích nước chảy qua nó. Tiêu chuẩn này áp dụng bất kể công nghệ đo lường, từ đồng hồ cơ khí truyền thống đến đồng hồ điện tử hiện đại.

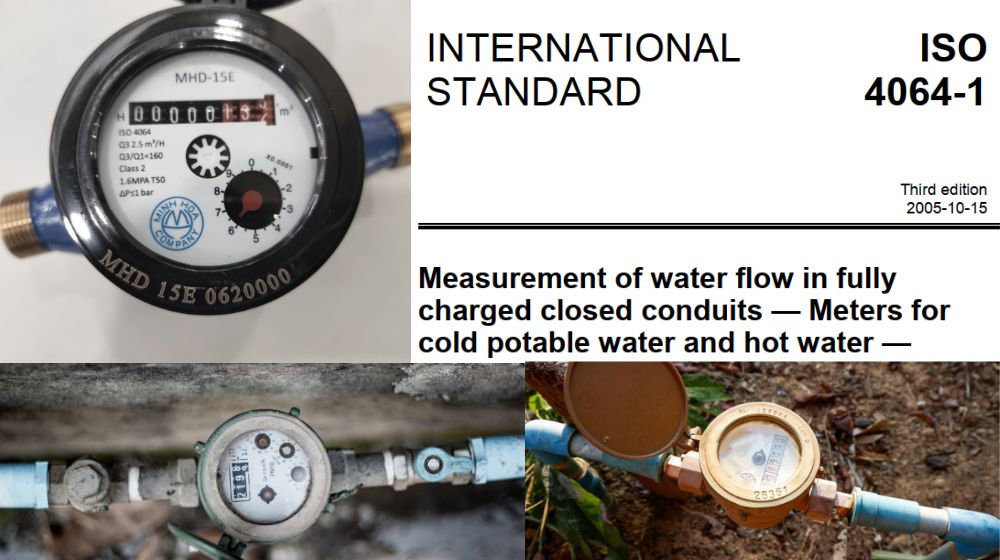

2. ISO 4064 quy định cho lĩnh vực nào
ISO 4064 quy định thuật ngữ, đặc tính kỹ thuật, đặc tính đo lường và yêu cầu tổn thất áp suất cho đồng hồ đo nước sinh hoạt lạnh và nước nóng. Tiêu chuẩn này áp dụng cho đồng hồ chịu được áp suất làm việc tối đa ≥1 MPa và nhiệt độ tối đa tùy theo cấp, lên đến 180°C cho nước nóng.
ISO 4064 áp dụng cho đồng hồ dựa trên nguyên lý điện hoặc điện tử, cũng như đồng hồ cơ khí tích hợp thiết bị điện tử. Tiêu chuẩn cũng bao gồm thiết bị phụ trợ điện tử.
3. Phiên bản hiện hành ISO 4064 2005 áp dụng từ khi nào?
Phiên bản ISO 4064 2005 là ấn bản thứ ba, được ban hành ngày 15/10/2005, thay thế hoàn toàn ấn bản thứ hai (ISO 4064-1:1993) cũng như hủy bỏ ISO 7858-1:1998 và ISO 10385-1:2000. Đây là mốc quan trọng mà bạn cần biết khi tra cứu tài liệu tham chiếu.
ISO 4064 2005 bao gồm ba phần:
- Phần 1 quy định đặc tính kỹ thuật
- Phần 2 quy định yêu cầu lắp đặt
- Phần 3 quy định phương pháp thử nghiệm và thiết bị.
4. Các thông số quan trọng của đồng hồ theo ISO 4064
Phần cốt lõi của ISO 4064 nằm ở hệ thống các thông số lưu lượng, giúp phân loại và đánh giá hiệu năng đồng hồ. Hiểu rõ các thông số này giúp bạn chọn đúng đồng hồ cho từng ứng dụng cụ thể, tránh sai lầm gây tốn kém khi vận hành.

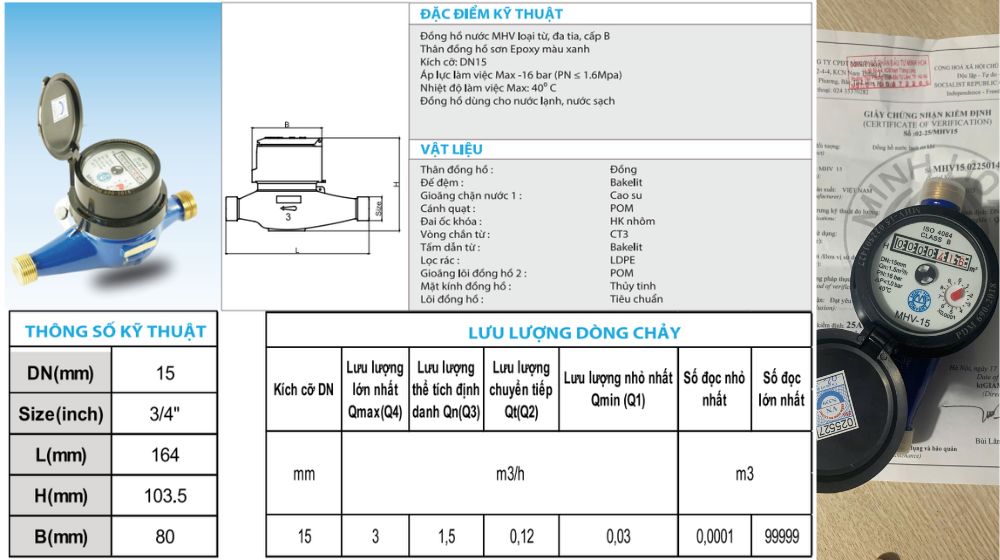

4.1 Sự khác biệt giữa luuwu lượng Q1, Q2, Q3 và Q4 là gì?
Khi đọc các thông số liên quan đến ISO 4064 2005, chắc hẵn chúng ta sẽ gặp các chỉ số
- Lưu lượng vĩnh cửu Q3 là gì? Đây là lưu lượng cao nhất trong điều kiện vận hành định mức (ROC) mà đồng hồ vận hành thỏa đáng trong sai số cho phép tối đa. Giá trị Q3 được chọn từ dãy R5 của ISO 3:1973.
- Lưu lượng tối thiểu Q1 là gì? Là lưu lượng thấp nhất mà đồng hồ được yêu cầu vận hành trong sai số cho phép tối đa (MPE).
- Lưu lượng chuyển tiếp Q2 là gì? Là lưu lượng nằm giữa Q3 và Q1, chia dải lưu lượng thành hai vùng “vùng trên” và “vùng dưới”, mỗi vùng có MPE riêng.
- Lưu lượng quá tải Q4 là gì? Là lưu lượng cao nhất mà đồng hồ vận hành trong thời gian ngắn trong MPE, với tỷ lệ Q4/Q3 = 1,25

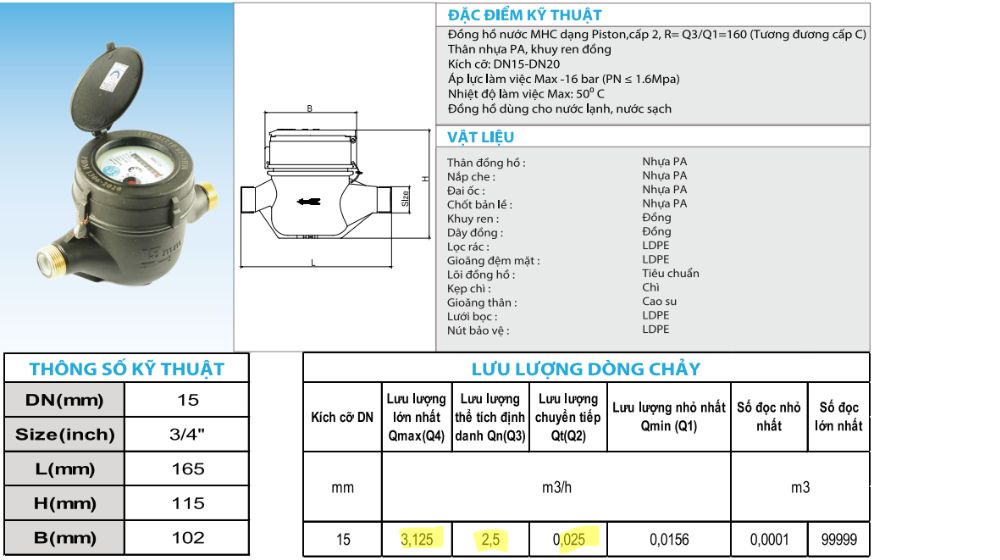

4.2 Tỷ lệ Q3/Q1 có ý nghĩa gì với dải đo?
Dải đo lưu lượng được xác định bằng tỷ lệ Q3/Q1
- Chọn từ dãy R10 của ISO 3:1973 như 40, 50, 63, 80, 100, 125…
- Tỷ lệ này càng lớn, đồng hồ càng đo chính xác ở lưu lượng thấp.
Từ kinh nghiệm thực tế, tôi khuyên bạn chọn tỷ lệ Q3/Q1 phù hợp với biến động lưu lượng thực tế của hệ thống, tránh chọn đồng hồ có dải đo quá hẹp gây sai số lớn khi lưu lượng dao động mạnh.

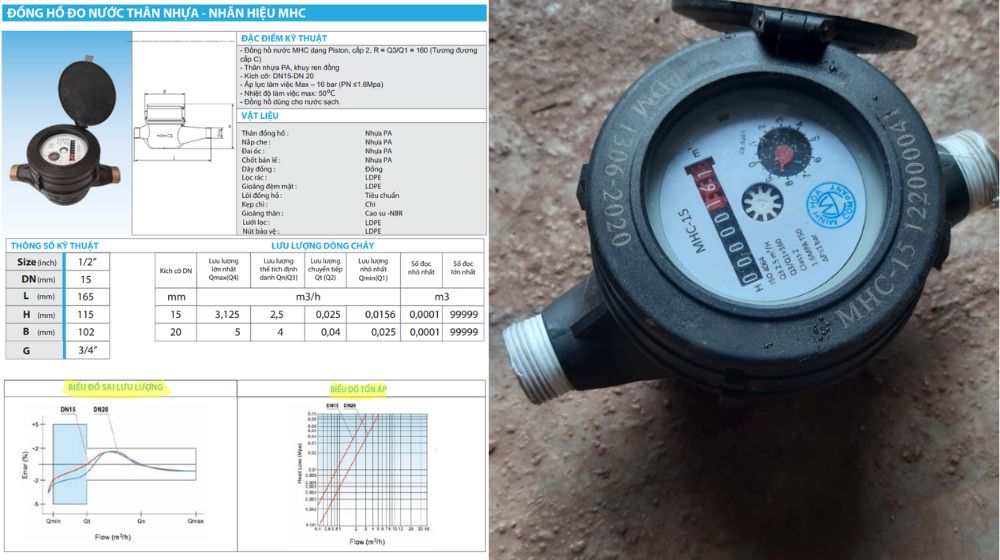

4.3 Sai số cho phép theo ISO4064
Sai số cho phép tối đa
- Ở vùng lưu lượng thấp (giữa Q1 và Q2) là 5% cho nước trong điều kiện vận hành (ROC).
- Ở vùng lưu lượng cao (giữa Q2 và Q4), sai số là 2% cho nước ≤30°C và 3% cho nước >30°C.
Khi đồng hồ đang vận hành thực tế, sai số cho phép gấp đôi các giá trị này.

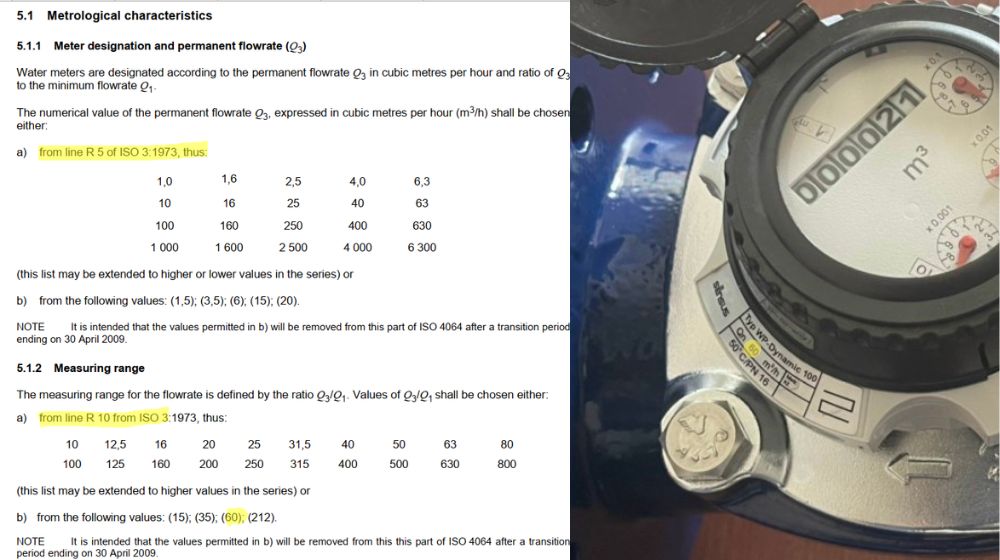

4.4 Sự khác biết giữa chuỗi R5 và R10 là gì?
- Chuỗi R5 dùng để xác định giá trị Q3 (ví dụ: 1,0; 1,6; 2,5; 4,0; 6,3 m³/h),
- Trong khi chuỗi R10 dùng để xác định tỷ lệ Q3/Q1 (ví dụ: 40, 50, 63, 80).
Cả hai đều là chuỗi số ưu tiên theo ISO 3:1973, đảm bảo tính nhất quán quốc tế khi thiết kế và lựa chọn đồng hồ.
5. Điều kiện vận hành đồng hồ theo ISO 4064 là gì?
Điều kiện vận hành định mức (ROC) theo ISO 4064 xác định phạm vi các yếu tố ảnh hưởng mà trong đó sai số chỉ thị của đồng hồ phải nằm trong MPE. Đây là cơ sở để bạn đánh giá đồng hồ có phù hợp với môi trường lắp đặt thực tế hay không.

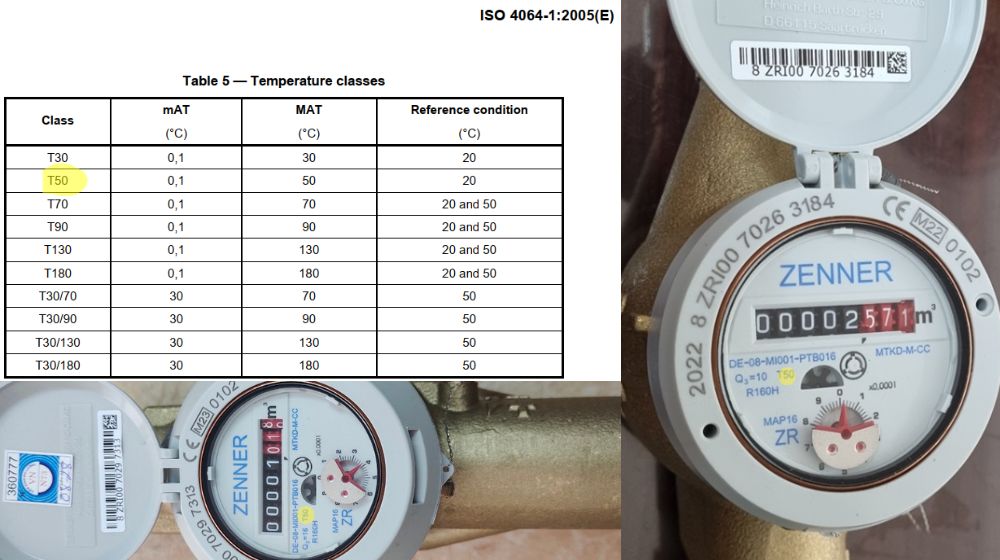

5.1 Giới hạn nhiệt độ
- ISO 4064 phân loại 10 cấp nhiệt độ từ T30 đến T30/180, với nhiệt độ tối đa cho phép (MAT) từ 30°C đến 180°C.
- Nhiệt độ tối thiểu cho phép (mAT) là 0,1°C cho các cấp T30-T180, hoặc 30°C cho các cấp kép như T30/70

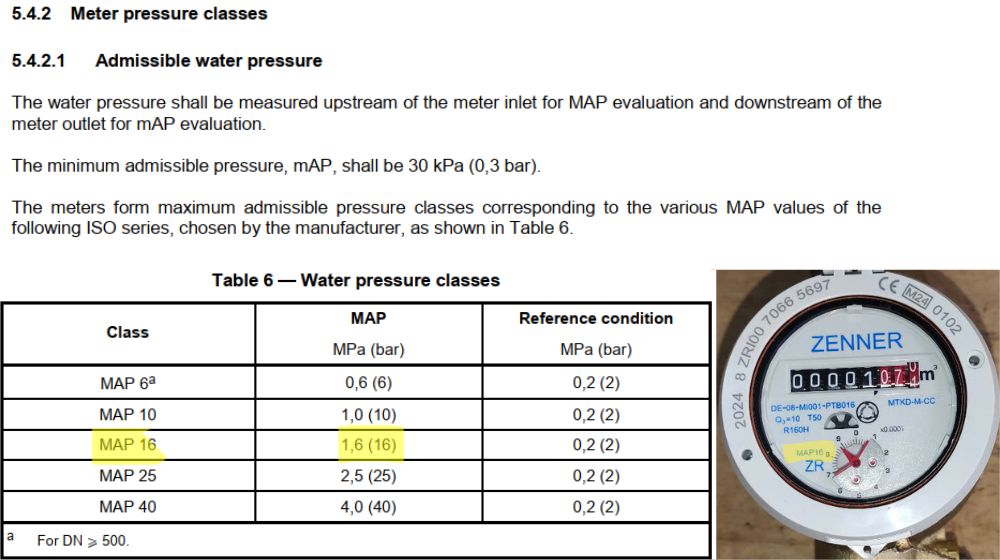

5.2 Phạm vi giới hạn tổn thất áp
Tổn thất áp suất tối đa trong ROC không vượt quá 0,063 MPa (0,63 bar), bao gồm cả bộ lọc nếu có.
Cấp tổn thất áp được chọn từ dãy R-5 gồm
- Δp10
- Δp16
- Δp25
- Δp40
- Δp63.
5.3 Độ nhạy từ trường
ISO 4064 yêu cầu đồng hồ chịu ảnh hưởng của trường vận tốc bất thường theo thử nghiệm ISO 4064-3.
Nhà sản xuất phải công bố
- Cấp độ nhạy theo bảng phân loại U (thượng lưu) và D (hạ lưu)
- Xác định chiều dài ống thẳng cần thiết trước và sau đồng hồ.
5.4 Độ ẩm môi trường
Phạm vi độ ẩm môi trường làm việc là
- 0% đến 100% ở 40°C, và
- Tối thiểu 93% ở 40°C cho thiết bị đọc từ xa.
5.5 Nguồn điện
Đồng hồ điện hoặc điện tử yêu cầu nguồn ngoài phải vận hành trong phạm vi điện áp -15% đến +10% điện áp danh định, và ±2% tần số danh định.
6. Đặc tính kỹ thuật đồng hồ theo ISO 4064 là gì
Phần này của ISO 4064 quy định các thông số vật lý và cấu tạo cơ bản của đồng hồ, giúp đảm bảo tính tương thích khi lắp đặt vào hệ thống ống hiện có.
6.1 Kích thước định danh DN theo ISO 4064
DN là ký hiệu chữ số biểu thị kích thước danh nghĩa, liên quan gián tiếp đến đường kính lỗ khoan hoặc đầu nối. ISO 4064 quy định kích thước tổng thể cố định cho từng DN từ 15 đến 800mm.

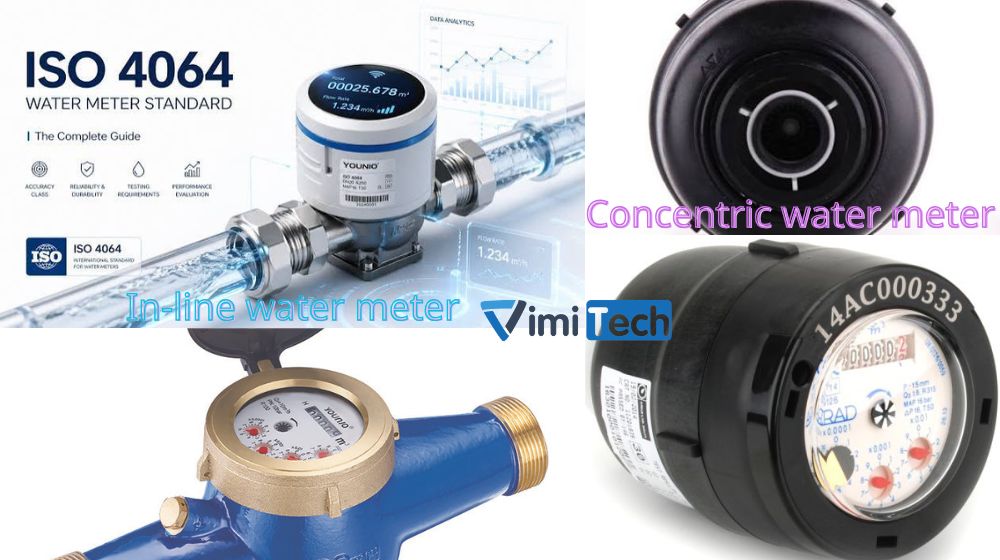

6.2 Kiểu đồng hồ theo ISO 4064
Có hai kiểu chính:
- Đồng hồ in-line (lắp trực tiếp vào ống bằng đầu nối ren hoặc bích)
- Đồng hồ concentric (lắp qua manifold trung gian với các cửa vào/ra đồng trục).
6.3 Kiểu kết nối ren ISO 4064
Kết nối ren phải tuân thủ ISO 228-1, với các giá trị kích thước a và b được quy định trong bảng 1 của tiêu chuẩn.
6.4 ISO 4064 quy định về vật liệu
Vật liệu chế tạo đồng hồ phải có độ bền và độ dẻo dai phù hợp, không bị ảnh hưởng bởi biến động nhiệt độ nước, và các bộ phận tiếp xúc nước phải không độc hại, không gây nhiễm bẩn.
6.5 Độ bền quy định theo ISO 4064
Đồng hồ phải chứng minh khả năng chịu độ bền theo lưu lượng Q3 và Q4, mô phỏng điều kiện sử dụng thực tế theo Bảng 1 của ISO 4064-3:2005.
6.6 Quy định về bộ phận chỉ thị
Bộ phận chỉ thị phải cung cấp chỉ số dễ đọc, tin cậy và rõ ràng. Đơn vị đo là mét khối (m³), hiển thị ngay cạnh màn hình số.
7. Quy định đối với đồng hồ nước điện tử
Đồng hồ nước điện tử theo ISO 4064 phải đáp ứng thêm các yêu cầu về thiết bị kiểm tra, tính toán và bảo mật dữ liệu, đảm bảo độ tin cậy tương đương đồng hồ cơ khí truyền thống.
7.1 Cơ sở kiểm tra theo ISO 4064
Cơ sở kiểm tra (checking facilities) phát hiện lỗi đáng kể và có hành động tương ứng:
- Tự động sửa lỗi
- Dừng thiết bị lỗi, hoặc phát cảnh báo.
Cơ sở kiểm tra bắt buộc cho đồng hồ trả trước hoặc không lắp đặt cố định.
7.2 Thiết bị tính toán
Bộ tính toán (calculator) nhận tín hiệu từ đầu đo, chuyển thành kết quả đo và lưu trữ. Tất cả tham số cần thiết cho việc tính toán phải có sẵn trong bộ tính toán khi bắt đầu đo.
7.3 Thiết bị hiệu chỉnh
Thiết bị hiệu chỉnh (correction device) tự động điều chỉnh thể tích dựa trên lưu lượng và đặc tính nước, với mục tiêu đưa sai số về gần 0 nhất có thể.
7.4 Niêm phong điện tử
Truy cập tham số ảnh hưởng đến kết quả đo chỉ cho phép người được ủy quyền, thông qua mã hoặc thiết bị đặc biệt.
- Ít nhất can thiệp cuối cùng phải được ghi nhớ với ngày tháng và định danh người thực hiện
- Lưu trữ tối thiểu 2 năm.
7.5 ISO 4064 quy định về tuổi thọ pin
- Với pin không thay thế, tuổi thọ hiển thị phải đảm bảo đồng hồ hoạt động chính xác thêm ít nhất 1 năm so với tuổi thọ vận hành.
- Với pin thay thế được, ngày thay pin phải hiển thị trên đồng hồ.
8. Quy định về việc ghi nhãn và bảo vệ
Ghi nhãn và bảo vệ là yêu cầu bắt buộc theo ISO 4064, giúp đảm bảo khả năng truy xuất nguồn gốc và ngăn chặn can thiệp trái phép vào đồng hồ. Đây là phần bạn cần kiểm tra kỹ khi nghiệm thu thiết bị, vì thiếu bất kỳ nội dung nào cũng khiến đồng hồ không đạt chuẩn.

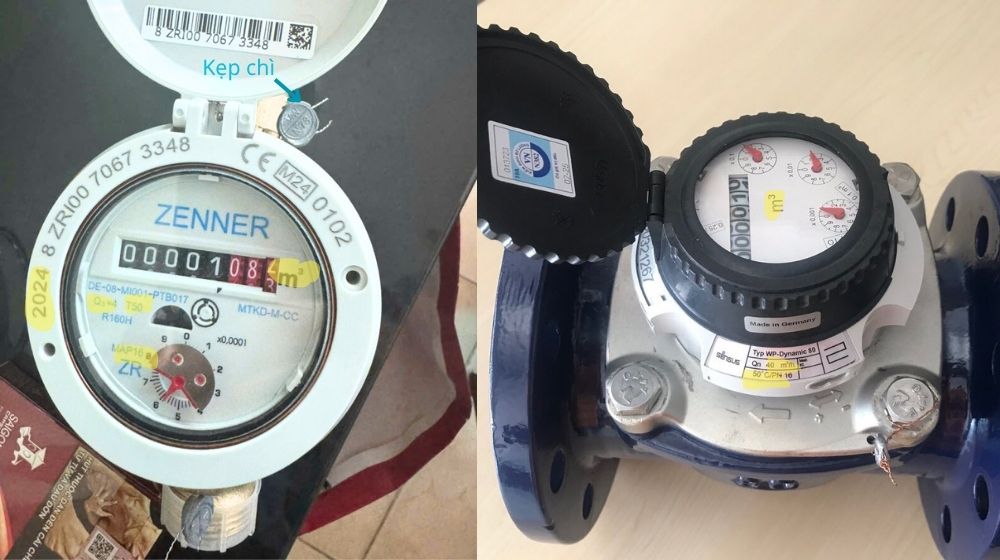

8.1 ISO 4064 quy định về ký hiệu nhãn
Đồng hồ phải được đánh dấu rõ ràng, bền vững với:
- Đơn vị đo (m³)
- Giá trị Q3
- Tỷ lệ Q3/Q1 hoặc Q2/Q1 (nếu khác 1,6)
- Cấp tổn thất áp (nếu khác Δp63)
- Tên/nhãn hiệu nhà sản xuất
- Năm sản xuất, số serial
- Hướng dòng chảy
- Áp suất tối đa cho phép nếu vượt 1 MPa,
- Cấp nhiệt độ nếu khác T30
- Dấu phê duyệt kiểu theo quy định quốc gia.
8.2 Dấu kiểm định theo ISO 4064
Đồng hồ phải có vị trí dành riêng cho dấu kiểm định chính, hiển thị rõ ràng mà không cần tháo rời đồng hồ.
Từ kinh nghiệm thực tế, tôi luôn khuyên khách hàng kiểm tra vị trí này ngay khi nhận hàng, vì đây là căn cứ pháp lý quan trọng trong quá trình sử dụng và tranh chấp sau này nếu có.
8.3 Quy định về thiết bị niêm phong
Đồng hồ phải có thiết bị bảo vệ có thể niêm phong, đảm bảo cả trước và sau khi lắp đặt đúng cách, việc tháo rời hoặc chỉnh sửa đồng hồ, thiết bị điều chỉnh hay thiết bị hiệu chỉnh đều không thể thực hiện mà không làm hỏng các thiết bị bảo vệ này.
- Đối với đồng hồ điện tử, việc truy cập tham số ảnh hưởng đến kết quả đo phải được bảo vệ bằng mã hoặc thiết bị đặc biệt nếu không có niêm phong cơ khí.
- Đối với đồng hồ cơ, thiết bị bảo vệ này thường được gọi là “kẹp chì đồng hồ nước“

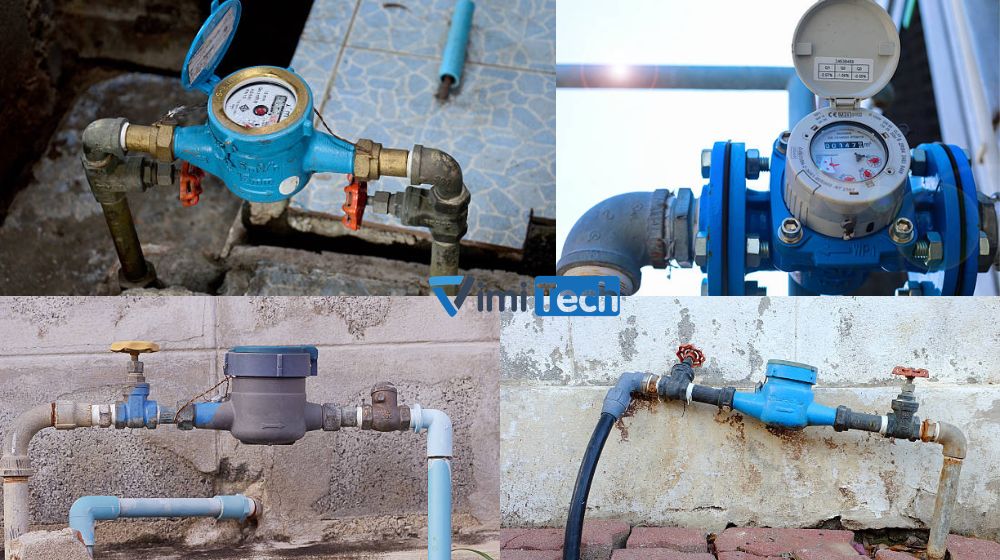

8.4 Quy định về hiển thị dòng chảy
Hướng dòng chảy phải được thể hiện trên cả hai mặt thân đồng hồ, hoặc trên một mặt duy nhất với điều kiện mũi tên chỉ hướng luôn dễ nhìn thấy trong mọi tình huống lắp đặt thực tế.
Đây là chi tiết nhỏ nhưng tôi từng chứng kiến nhiều trường hợp lắp sai chiều đồng hồ chỉ vì mũi tên bị khuất tầm nhìn, dẫn đến sai số đo nghiêm trọng ngay từ đầu.
9. Thông số cơ bản ghi trên đồng hồ
Các thông số hoặc cách hiển thị giữa các đồng hồ dù khác nhau nhưng đều phải tuân thủ theo ISO 4064

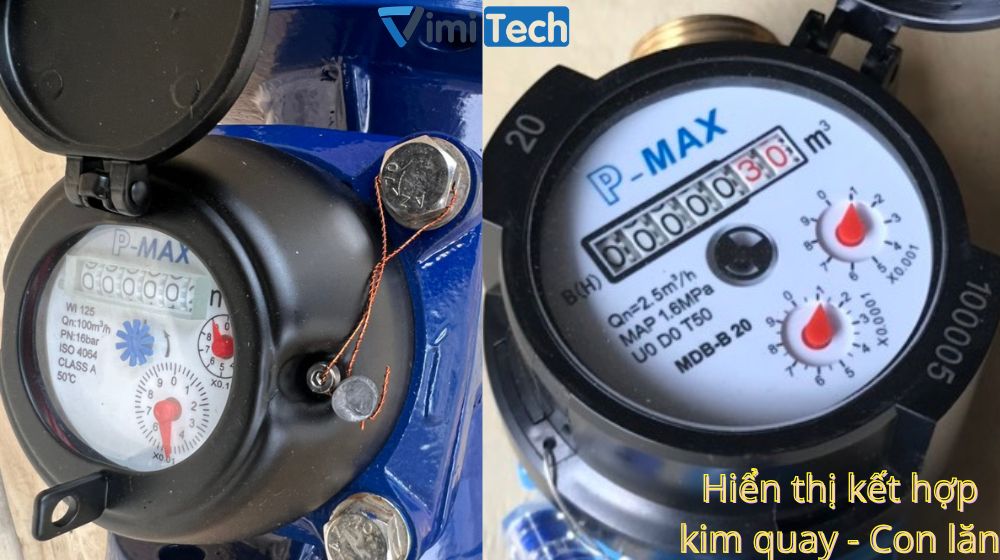

9.1 Hiển thị trên đồng hồ cơ theo ISO 4064
Đồng hồ cơ sử dụng màu đen cho mét khối và bội số, màu đỏ cho ước số. Cách hiển thị phải tuân theo yêu cầu về khoảng chỉ thị trong Bảng 9 của ISO 4064.
Có ba kiểu chỉ thị:
- Kiểu tương tự (kim quay)
- Kiểu số (con lăn), hoặc
- Kết hợp cả hai

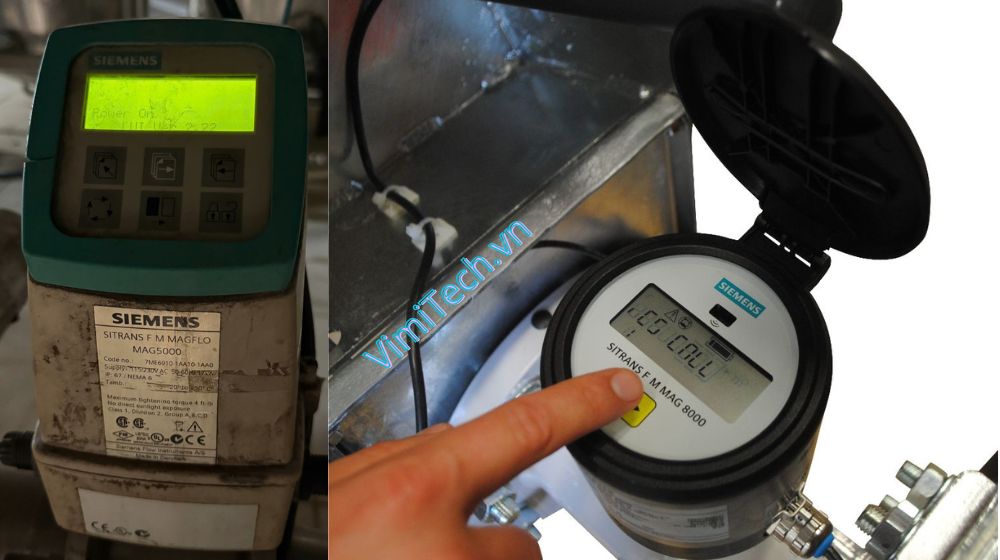

9.2 Hiển thị trên đồng hồ điện tử theo ISO 4064
- Đồng hồ điện tử không bắt buộc hiển thị liên tục
- Nhưng phải hiển thị thể tích khi có yêu cầu, với thời gian hiển thị tối thiểu 10 giây nếu là màn hình không liên tục.
Từ kinh nghiệm thực tế, tôi khuyên người dùng luôn kiểm tra tính năng hiển thị này khi nghiệm thu, đảm bảo đồng hồ tuân thủ đầy đủ ISO 4064 trước khi đưa vào vận hành chính thức.
